Учет влияния слабого подстилающего слоя

Когда под несущим слоем на какой-либо глубине z залегает менее прочный грунт, тогда рекомендуется проверять напряжения, передаваемые на кровлю слабого грунта, по условию:

, (1.3)

где - дополнительное вертикальное напряжение от загрузки фундамента, определяемое по формуле ;

- напряжение от собственного веса грунта, считая от природного рельефа грунта;

- расчетное сопротивление грунта на глубине кровли слабого грунта z или расчетное сопротивление грунта подстилающего слоя.

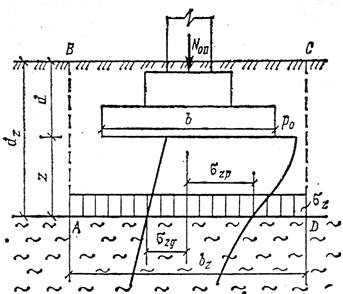

Рисунок 1.24.

Величину СП 22.1333.2011 рекомендует устанавливать по формуле определения расчетного сопротивления грунта основания. , , и , и находят применительно к слою слабого грунта. Значения b_z и d_z определяют для условного фундамента АВСD, размеры которого назначают, сообразуясь с рассеиванием напряжений в пределах слоя толщиной z.

- действует по подошве условного фундамента АВСD, площадь его подошвы:

, (1.4)

- нагрузка, передаваемая конструкциями на обрез фундамента;

σ_zp - берется с эпюры.

Зная А_z, найдем ширину условного прямоугольного фундамента:

, (1.5)

; (1.6)

где: l и b – длина и ширина подошвы проектируемого фундамента.

Ленточный фундамент .

Зная b_z, вычисляют R_z. Зная R_z, поверяют условие (1.3). При его удовлетворении зоны сдвигов не играют существенной роли в величине развивающейся осадки, поэтому применима линейная зависимость между и , в противном случае необходимо принять большие размеры подошвы, при которых условие (1.3) будет удовлетворяться.
