А. Определение глубины заложения фундаментаОчевидно, что чем меньше глубина заложения фундамента, тем меньше объем затрачиваемого материала и ниже стоимость его возведения. Однако при выборе глубины заложения фундамента приходится руководствоваться целым рядом факторов: - Геологическое строение участка и его гидрогеология (наличие воды); - Глубина сезонного промерзания грунта; - Конструктивные особенности здания, включая наличие подвала, глубину прокладки подземных коммуникаций, наличие и глубину заложения соседних фундаментов. 1. Учет ИГУ строительной площадки заключается в выборе несущего слоя грунта. Этот выбор производится на основе предварительной оценки прочности и сжимаемости грунтов. По геологическим разрезам. Все многообразие напластования грунта можно представить в виде трех схем:

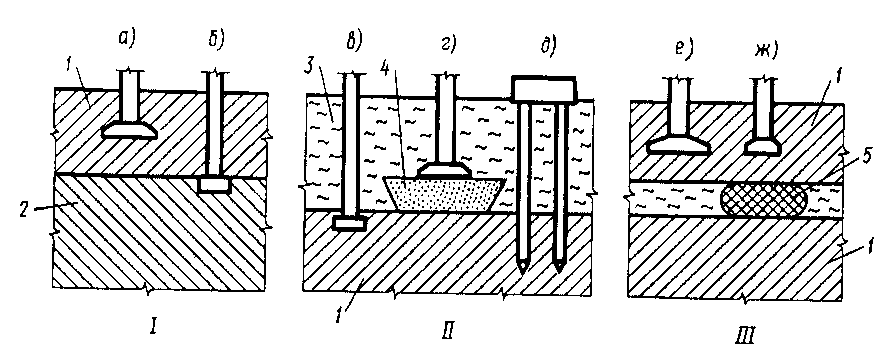

Рис 10.10. Схемы напластований грунтов с вариантами устройства фундаментов: 1 – нормальный грунт; 2 – более прочный грунт; 3 – слабый грунт; 4 – песчаная подушка; 5 – зона закрепления грунта. При выборе типа и глубины заложения фундамента придерживаются следующих общих правил: - Минимальная глубина заложения фундамента принимается не менее 0,5 мот планировочной отметки; - Глубина заложения фундамента в несущий слой грунта должна быть не менее 10-15 см; - По возможности закладывать фундаменты выше УГВ для исключения необходимости применения водопонижения при производстве работ; - В слоистых основаниях все фундаменты предпочтительно возводить на одном грунте или на грунтах с близкой прочностью и сжимаемостью. Если это условие невыполнимо, то размеры фундаментов выбираются главным образом из условия выравнивания осадок. 2. Глубина сезонного промерзания грунта. Проблема заключается в том, что многие водонасыщенные глинистые грунты обладают пучинистыми свойствами, т.е. увеличивают свой объем при замерзании, за счет образования в них прослоек льда. Замерзание сопровождается подсосом грунтовой воды из ниже лежащих слоев.за счет чего толщина прослоек льда еще более увеличивается. Это приводит к возникновению сил пучения по подошве фундамента. Которые могут вызвать подъем сооружения. Последующее оттаивание таких грунтов приводит к резкому их увлажнению, снижению их несущей способности и просадкам сооружения. Наибольшему пучению подвержены грунты, содержащие пылеватые и глинистые частицы. К непучинистым грунтам относят: крупнообломочный грунт с песчаным заполнителем, пески гравелистые, крупные и средней крупности, глубина заложения фундаментов в них не зависит от глубины промерзания (в любых условиях). Рис. Схема морозного пучения основания df – глубина сезонного промерзания грунтов. Если d<df – фундамент поднимается. Надо пройти мощность промерзания грунта и заложить фундамент на большую глубину (в Подмосковье это 1,4 м). d>df
Для малых зданий (дачные постройки) настоящий бич – боковые силы пучения грунта: Kh – коэффициент, учитывающий тепловой режим подвала здания. dfn – нормативная глубина сезонного промерзания грунта Mt – коэффициент, численно равный ∑ абсолютных значений (-) температур за зиму в данном районе. do– коэффициент, учитывающий тип грунта под подошвой фундамента.
3. Конструктивные особенности сооружения. Основными конструктивными особенностями возводимого сооружения, влияющими на глубину заложения его фундамента, являются: - Наличие и размеры подвальных помещений, приямков или фундаментов под оборудование; - Глубина заложения фундаментов примыкающих сооружений; - Наличие и глубина прокладки подземных коммуникаций и конструкций самого фундамента. Глубина заложения фундамента принимается на 0,2-0,5 м ниже отметки пола подвала (или заглубленного помещения), т.е. на высоту фундаментного блока. Фундаменты сооружения или его отсека стремятся закладывать на одном уровне.

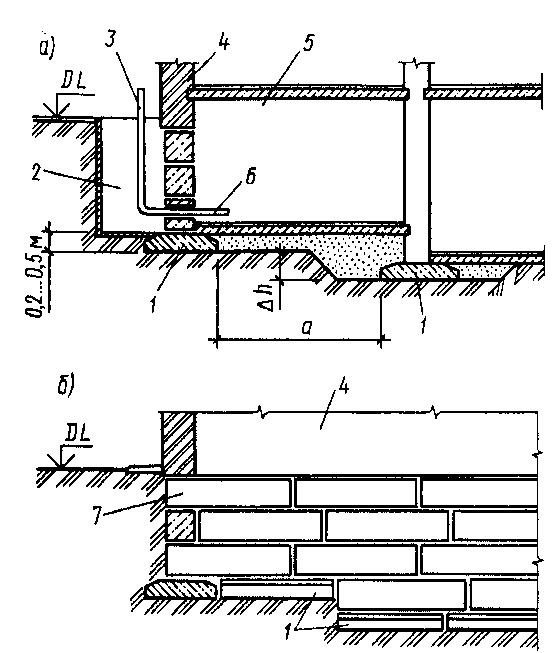

Рис. 10.11. Выбор глубины заложения фундамента в зависимости от конструктивных особенностей сооружения: а – здание с подвалом в разных уровнях и приямком; б – изменение глубины заложения ленточного фундамента; 1 – фундаментные плиты; 2 – приямок; 3 – трубопровод; 4 – стена здания; 5 – подвал; 6 – ввод трубопровода; 7 – стеновые блоки. В других случаях, разность отметок заложения расположенных рядом фундаментов (Δh) не должна превышать: a – расстояние в свету между фундаментами; p – среднее давление под подошвой расположенного выше фундамента. Фундаменты проектируемого сооружения, непосредственно примыкающие к фундаментам существующего, рекомендуется закладывать на одном уровне, либо проведение специальных мероприятий (шпунтовые стены). Ввод коммуникаций (трубы водопровода, канализации) должен быть заложен выше подошвы фундамента. Рис. Схема неправильного и правильного ввода коммуникаций При этом условии трубы не подвержены дополнительному давлению от фундамента, а фундаменты не опираются на насыпной грунт траншей, вырытых для прокладки труб. Кроме того, при необходимости замены труб не будут нарушены грунты основания.
|
