Расчет и выбор аппаратов защиты

Автоматические выключатели – это аппараты защиты электрических сетей от короткого замыкания и перегрузки. Автоматический выключатель выбирается по U_н и I_н.

Принцип работы автоматических выключателей: при протекании тока выше номинального (перегрузка по току) через некоторое время срабатывает тепловое реле и отключает автомат. Время срабатывания зависит от того, насколько протекающий ток выше номинального.

Проверка по динамической и термической стойкости: I_терм>I_кз, I_эл.дин>I_уд.

Рис. 4. Схема размещения выключателей

Выключатель Q1:

I_каб = 25А, ставим силовой предохранитель с кварцевым наполнителем ПКТ 101. Номинальное напряжение: 12кВ; номинальный ток отключения: 40А

12кВ > 10 кВ

40 А > 25 A

следовательно, предохранитель прошел проверку на работоспособность

Выключатель QF1:

Ставим автоматический воздушный выключатель серии А3000: тип А3710Б; Iном = 160 – 630 А; U = 440 В. Токоограничивающий с полупроводниковыми или электромагнитными расщипителями.

Выключатели QF2, QF3, QF4, QF5, QF6:

Ставим автоматический выключатель 3SM11 (NS) I_ном = 300А.

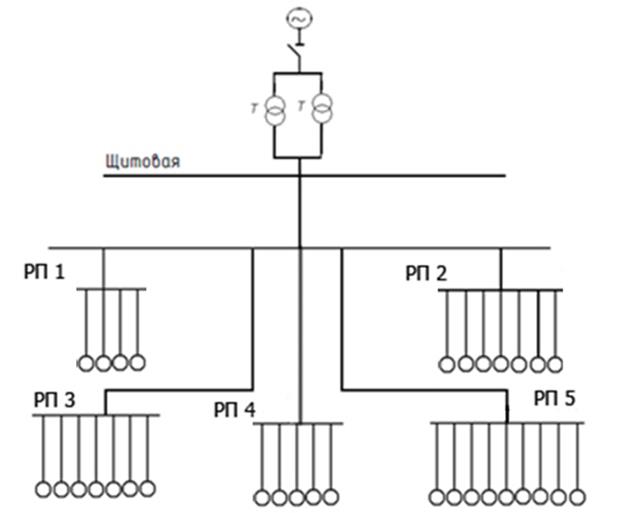

Схема механического серийного цеха.
