Изменение сечения по длине балки
В целях экономии стали, в соответствии с эпюрой изгибающих моментов, произведём изменение сечения главной балки за счёт изменения ширины поясов. Оптимальное место изменения сечения поясов однопролётной сварной балки при равномерной нагрузке находится на расстоянии примерно 1/6 пролёта балки от опоры. Сечение балки изменяем на расстоянии от опоры (рис. 11). Изгибающий момент в месте изменения сечения: Поперечная сила в месте изменения сечения:
Рис. 11. Изменение ширины пояса по длине балки.

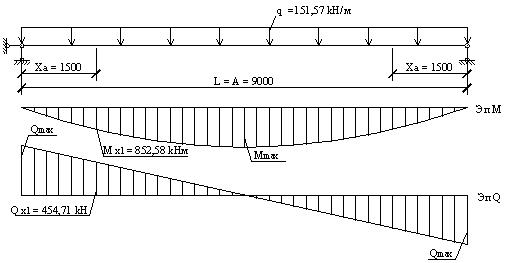

Рис. 12. Расчётная схема.
Требуемый момент сопротивления изменённого сечения при выполнении стыка полуавтоматической сваркой: , где — расчётное сопротивление сварных стыков швов на растяжение; — коэффициент условия работы. Найдём требуемый момент инерции сечения: Зная, что: и найдём требуемую площадь пояса балки: , где
Ширина полки будет равна: Поскольку ширина изменённого сечения пояса балки должна быть больше чем то по сортаменту на листовую сталь принимаем ширину полок . Изменённое сечение показано на рис. 13. Найдём геометрические характеристики изменённого сечения балки: Момент инерции сечения: Момент сопротивления сечения: Статический момент полусечения: Произведем проверку принятого сечения: Нормальные напряжения в сварном шве и месте изменения сечения: Наибольшие касательные напряжения у нейтральной оси сечения на опоре балки: , Проверяем приведённые напряжения от совместного действия нормальных и касательных напряжений на границе стенки в месте изменения сечения (примыкание балок настила в один уровень):
2.2. Расчёт местной устойчивости стенки балки. Местная устойчивость стенки балки зависит от характера её напряжённого состояния, вида нагрузки и условной гибкости стенки: Так как условная гибкость , то для обеспечения местной устойчивости необходима расстановка рёбер жёсткости. Основные поперечные рёбра жёсткости располагаем (рис. 14) с постоянным шагом по длине балки с расстоянием между рёбрами равным 2hw. ≈ 200 см Рис. 14. Схема расстановки поперечных рёбер жёсткости. Ширина выступающей части ребра: Толщина ребра: По сортаменту на листовую сталь принимаем полосу шириной и толщиной Местную устойчивость стенки балки проверяем в первом отсеке балки в месте изменения сечения (рис. 14) по формуле: , где — краевое сжимающее напряжение у расчётной границы отсека (М — средний изгибающий момент в отсеке; y = 0,5hw; Ix = 248304,6 см4 (см. пункт 2.1.3)); , где М1 — изгибающий момент на расстоянии х1 = 2000 – 990 = 1010 мм от начала балки; М2 — изгибающий момент в месте изменения сечения (см. пункт 2.1.3) М2 = 852,58 kHм. М3 — изгибающий момент на расстоянии х3 = 2000 мм от начала балки (см. рис. 14); — касательные напряжения, вычисленные по среднему значению поперечной силы. , где Q1 — поперечная сила на расстоянии х1 = 2000 – 990 = 1010 мм от начала балки; Q2 — поперечная сила в месте изменения сечения (см. пункт 2.1.3) Q2 = 454,71 kH. Q3 — поперечная сила на расстоянии х3 = 2000 мм от начала балки (см. рис. 14); Так как (примыкание балок настила к главной балки в одном уровне) и , то: , где выбирается по таблице СНиП в зависимости от , где — отношение большей стороны пластинки к меньшей
2.3. Расчёт опорного ребра. При разрезной схеме балок предпочтение отдают решению с торцевым опорным ребром (рис. 15), достоинство которого является чёткая передача реакции. Нижние торцы опорных рёбер должны быть остроганы.
Опорное ребро рассчитываем на смятие торцевой поверхности: , где — опорная реакция главной балки; — расчётное сопротивление смятию торцевой поверхности Принимаем ширину ребра равной ширине полки балки и находим толщину ребра:
Принимаем ребро 180×12 мм. Торцевое ребро рассчитываем при условии, что выступающая ниже пояса часть ребра не превышает 1,5 tp: Принимаем а = 16 мм. Участок балки над опорой рассчитываем на продольный изгиб из плоскости стенки, как центрально-сжатый стержень, на действие опорной реакции V: , где — расчётная площадь условного стержня — коэффициент продольного изгиба. В расчётное сечение стержня включают рёбра жёсткости и участки стенки балки шириной не более Расчётная длина стойки равна высоте стенки l0 = hw =99 см. Гибкость условного стержня для определения коэффициента продольного изгиба φ: , где — момент инерции условного стержня относительно оси стенки. Используя таблицу для коэффициентов φ продольного изгиба центрально-сжатых элементов находим коэффициент φ = 0,956 (сталь с расчётным сопротивление 240 МПа). Высоту катетов сварных швов Kf, прикрепляющих опорное ребро к стенке, рассчитываем на восприятие опорной реакции V: , где n — количество швов n = 2; — длина сварного шва; — коэффициент, учитывающий неполномерность шва; — расчётное сопротивление металла шва на срез; — коэффициент, учитывающий работу стали при t0 = -40 0C Принимаем электроды Э 42 для которых Принимаем катет шва
|
