На подкрановой балке

в) горизонтальная поперечная нагрузка H_m от боковой силы крана:

(4.6)

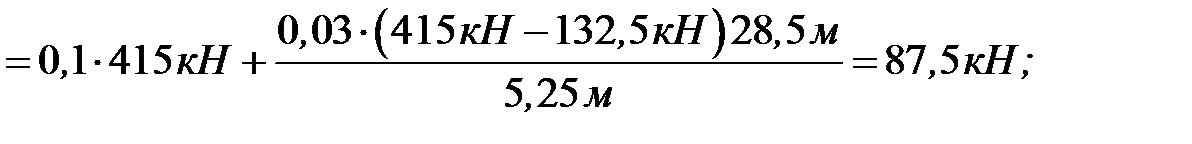

где,	H01 -	характеристическое значение боковой силы от одного крана, наиболее неблагоприятного по воздействию из кранов, расположенных на одном крановом пути; для четырехколесных мостовых кранов определяется как и :
		характеристическое значение горизонтальной нагрузки четырехколесных мостовых кранов, направленной поперек кранового пути и вызываемой перекосами мостовых электрических кранов и непараллельностью крановых путей (боковая сила) для колеса крана:
α -	коэффициент, принимаемый равным 0,03 при центральном приводе механизма передвижения моста и 0,01 – при раздельном приводе, в данном примере принимаем – 0,03;
B, L –	соответственно база и пролет крана (B=К, L=Lcr из ГОСТ стандарта на краны);
– сумма ординат линии влияния опорных реакций подкрановых балок от одного четырехколесного крана;
(или в случае, когда это более невыгодно).

Горизонтальная поперечная нагрузка H_m включает в себя боковые силы H_k и H_с приложенные к соответствующим колесам крана.

Боковые силы H_k приложены только к двум колесам с одной стороны или по диагонали и всегда направлены в разные стороны, к двум другим колесам приложены силы H_с, всегда направленные в одну сторону – внутрь или наружу пролета (рис. 1.14., в).

Горизонтальная нагрузка на колонну определяется для каждой стороны пролета по той же линии влияния, что и вертикальная нагрузка, но с учетом воздействия только одного крана.

Для расчета поперечной рамы следует выбрать из возможных схем приложения боковых сил H_k и H_с наиболее невыгодную схему загрузки линии влияния (рис.).

Для приведенной схемы (рис.) предельная расчетная горизонтальная нагрузка на колонну от боковых сил равна:

- на левую колонну

(4.7)

- на правую колонну

(4.8)

В курсовом проекте в целях упрощения расчетов допускается рассмотреть одну составляющую расчетного горизонтального давления на колонну от сил поперечного торможения
