Синтез схемы преобразователя

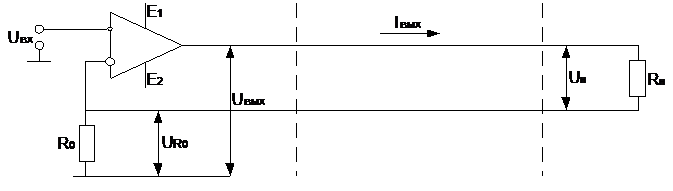

Простейшая схема преобразования и передачи токового сигнала показана на рис. 1. Здесь формирователь токового сигнала построен на ОУ. Сигнал в виде тока IВЫХ передается по проводам линии связи. Свойство приемника сигнала задаются величиной его входного сопротивления RН.

преобразователь - передатчик линия связи приемник

сигнала сигнала

Рис. 1




При передаче сигналов унифицированных уровней можно положить, что Uвх изменится в диапазоне 0…10В, а Iвых в диапазоне 0…5мА Необходимый коэффициент преобразования задается величиной резистора RО. Определим его:

Рассмотренная схема имеет ограниченные возможности в передаче сигнала. Причина этому в следующем. Выходное напряжение микросхемы Uвых согласно рис. 1 складывается из падения напяжения на сопротивлениях RО и Rн:

UВЫХ = URО + Uн. При питании микросхемы напряжением Е=15B Uвых лишь незначительно превышает 10В, в то время как только URО может достигать значения 10В (URО = Iвых*RО). По этой причине прием сигнала на нагрузке Rн возможен лишь при очень малых значениях этого сопротивления, в то время как в реальных схемах нагрузка приемника может достигать килоомных значений.

Для улучшения эксплуатационных свойств передатчика следует существенно уменьшить значение RО, что возможно при снижении подводимого к микросхеме входного напряжения. Исследуемая далее схема построенна с учетом данного предложения.
