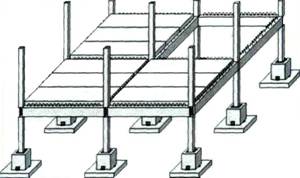

Схема каркаса:

Применение в строительстве каркасно-сборной системы "КУБ-2,5" экономит до 28% от общей суммы затрат, что примерно на 60% увеличивает рентабельность объекта.

Каркас Унифицированный Безригельный «КУБ» – это cтроительная система, основным отличием которой является использование индустриально изготовленных элементов каркаса здания и монтаж их на строительной площадке. Разработанная ЦНИИЭП жилища еще в советское время и усовершенствованная авторами разработки, зарегистрировавшими изобретение на НПО «КУБ», каркасно-сборная система предназначена для строительства зданий высотой до 25 этажей в 4-х климатических зонах сейсмостойкостью до 9 баллов включительно.

Проводя анализ строительных систем с точки зрения стоимости, планировочных возможностей, трудозатрат, скорости возведения, архитектурных решений специалисты сходятся во мнении, что в ближайшие 5-7 лет индустриальный сборный каркас уверенно займет 35-40% рынка строительных технологий, сместив с лидирующих позиций крупно-панельную и каркасно-монолитную схемы, не говоря уже о строительстве из мелкоштучных материалов. Аргументы достаточно очевидны:

• во-первых, каркасные конструкции более универсальны – их можно использовать во всехвидах строительного производства – при возведении жилых и офисных зданий, промышленных объектов, торговых и парковочных комплексов;
• во-вторых, преимущество современных каркасных технологий в том, что они дают значительно большую свободу в выборе архитектурных решений;
• в-третьих, экономичность сборного каркаса, по сравнению с традиционными схемами, составляет 22-28% от общей суммы затрат;
• и, конечно же, основной показатель – сокращение сроков строительства, что позволяет заказчику быстрее возвращать с прибылью инвестиции, а потребителю значительно раньше отметить новоселье.

Что представляет из себя сборный безригельный каркас?

Изделия КС «КУБ-2,5» имеют простую геометрическую форму и минимальное количество основных типоразмеров (4).

Каркас состоит из колонн квадратного сечения 400х400 мм и плоских панелей перекрытия 3x3м, толщиной 160 мм.

В зависимости от расположения в плане, панели перекрытий подразделяются на надколонные, межколонные и средние.

Членение перекрытия запроектировано с таким расчетом, чтобы стыки панелей располагались в зонах, где величина изгибающих моментов равна нулю. Пространственная жесткость конструкции обеспечена монолитной связью элементов (перекрытий и колонн) и, при необходимости, включением в систему связей и диафрагм.

Монтаж конструкций ведется в следующем порядке:

- монтируются колонны и замоноличиваются в стаканах фундаментов;

- устанавливаются и привариваются к арматуре колонн надколонные панели;

- монтируются межколонные и средние панели.

После установки фиксаторов швы между панелями замоноличиваются. Одновременно замоноличиваются стыки надколонных плит с колоннами по всему перекрытию на данной отметке.

В конструкции стыков колонн предусмотрен принудительный монтаж, при котором фиксирующий стержень верхней колонны должен войти в патрубок нижней колонны.

В узле присутствуют только монтажные швы.
