Принцип работы поршневого компрессора

Поршневой компрессор — это компрессор, у которого поршень в цилиндре совершает возвратно-поступательные движения. Движение поршня обеспечивается кривошипно-шатунным механизмом от вала с приводным двигателем.

Нагнетательный и всасывающий клапаны поршневого компрессора расположены в крышке цилиндра. За два хода поршня (один оборот вала), совершается полный рабочий процесс в каждом цилиндре компрессора. При движении поршня из цилиндра в конденсатор надпоршневом пространстве создается разрежение, и рабочая среда всасываются в цилиндр из приемного трубопроводачерез открывающийся клапан. При обратном ходе поршня пары сжимаются и давление возрастает. Всасывающий клапан при этом закрывается, через нагнетательный клапан сжатые пары выталкиваются в конденсатор. Затем направление движения поршня меняется, нагнетательный клапан закрывается, и компрессор вновь отсасывает пары из испарителя.

Состав поршневого компрессора

В изготовленном из чугуна корпусе компрессора, находится цилиндр и картер, в картере расположен коленчатый вал. В нижнюю часть картера залито масло, которое обеспечивает смазку трущихся деталей компрессора. В подшипниках лежат коренные шейки коленчатого вала.

Выходящая из картера наружу шейка вала, уплотнена сальником, чтобы не было течи хладагента через зазор между валом и подшипником. На шейке вала напрессован маховик, который вращается вместе с валом от электродвигателя при помощи ременной передачи.

При помощи поршневого пальца шатун соединен своей верхней головкой с поршнем. При вращении вала поршень попеременно движется вдоль оси цилиндра от одного крайнего положения до другого на величину двойного радиуса кривошипа. На поршне надеты кольца, трущиеся по зеркалу цилиндра и уплотняющие (благодаря своей упругости) рабочую полость цилиндра, чтобы пары хладагента не могли попасть в картер.

Верхний торец цилиндра закрыт головкой. Головка цилиндра состоит из двух камер: всасывания и нагнетания. В каждой камере находится клапан, соответственно называемый всасывающим и нагнетательным. Клапаны расположены по обе стороны клапанной плиты и закрывают имеющиеся в ней отверстия, которые соединяют камеры головки с цилиндром. К камере всасывания подходит всасывающий трубопровод, соединенный с испарителем, к камере нагнетания — нагнетательный трубопровод, соединенный с конденсатором.

Эффективные показатели работы компрессора тем выше, чем совершеннее теплоотведение и ниже механические потери и, в частности, потери на трение. Чем меньше потери на трение, тем меньше износ основных трущихся пар, больше срок службы и меньше число неисправностей двигателей в условиях эксплуатации, наибольшие потери вызываются трением между поршнем с кольцами и зеркалом гильзы цилиндра. Следовательно, одним из звеньев, наиболее лимитирующих показатели надежности работы компрессора, являются гильзы цилиндров - одна из основных частей компрессора

Основными дефектами гильз цилиндров являются: износ зеркала цилиндра; износ, изменение формы и взаимного расположения верхнего и нижнего установочных поясков относительно оси цилиндра; сколы и трещины любого размера и расположения; отложения накипи на поверхности, омываемой водой; отложения накипи на поверхностях посадочных поясков; коробления, отколы, глубокие задиры или потеря натяга вставки гильзы.

Эффективным способом повышения износостойкости гильз цилиндров является биметаллизация рабочей поверхности трения. Для этого на внутренней поверхности гильзы цилиндров выполняют вставки, слои, канавки, пазы, отверстия и прочее из материала с иными физико-механическими свойствами, как правило, в плоскости, непараллельной плоскости трения и направлению движения деталей.

Преимущество данного способа заключается в том, что при возвратно-поступательном движении поршня кольца, двигаясь по поверхности гильзы, пластическим деформированием снимают слой цветного металла (медь, олово, латунь и др.) с канавок и «намазывают» его по всей поверхности гильзы между, что приводит к образованию на рабочей поверхности трения гильзы антифрикционной пленки, которая снижает коэффициент трения поршневых колец о стенку гильзы цилиндра.

Например, канавки, выполненные в виде отдельных замкнутых колец, способствуют точности глубины их нарезки и, следовательно, увеличению равномерности заполнения канавок цветным металлом (медью). Такое конструктивное исполнение рабочей поверхности гильзы цилиндра позволяет повысить качество работы цилиндропоршневой группы и- износостойкость гильз цилиндров.

О надежности и долговечности машины судят обычно по стабильности рабочих характеристик, заложенных в ней при изготовлении. В условиях эксплуатации стабильность рабочих характеристик двигателя может нарушаться вследствие многих причин, вызывающих неисправности его механизмов и систем. Неисправности могут возникнуть в результате нарушения регулировок, устранимых в процессе эксплуатации, или вследствие естественного износа деталей сопряжений, не устранимого простой регулировкой.

Долговечность, как правило, определяется естественным износом сопрягаемых деталей, в основном износостойкостью таких сопряжений, как гильза цилиндра – поршень, поршневое кольцо – канавка поршня, поршневой палец – бабышка поршня, поршневой палец – втулка шатуна, шейки коленчатого вала – подшипники, клапан – гнездо клапана в головке цилиндров.

Посадки H8/d9; H9/d9 применяют, например, для поршней в цилиндрах паровых машин и компрессоров, в соединениях клапанных коробок с корпусом компрессора (для их демонтажа необходим большой зазор из-за образования нагара и значительной температуры)

При сравнительно невысоких требованиях к точности вращения в сопряжении; для разъемных неподвижных соединений низкой точности при наличии требования легкой сборки и разборки, а также для направляющих скольжения, обеспечивающих свободное перемещение деталей, можно использовать «ходовые» и «широкоходовые» посадки типа Н7/е8, Н8/е8, а также более грубые, такие как Е9/h8, Н8/d9, Н9/d9 и даже Н11/d11.
Посадки с наибольшими гарантированными натягами («усиленные прессовые», обеспечивающие относительные натяги более 1 мкм/мм) дают равнопрочные валу и еще более тяжелые соединения. Для таких посадок используют сочетания полей допусков типа Н8/x8 и Н8/z8. Применяются при изготовлении гильзы целиндра компрессора

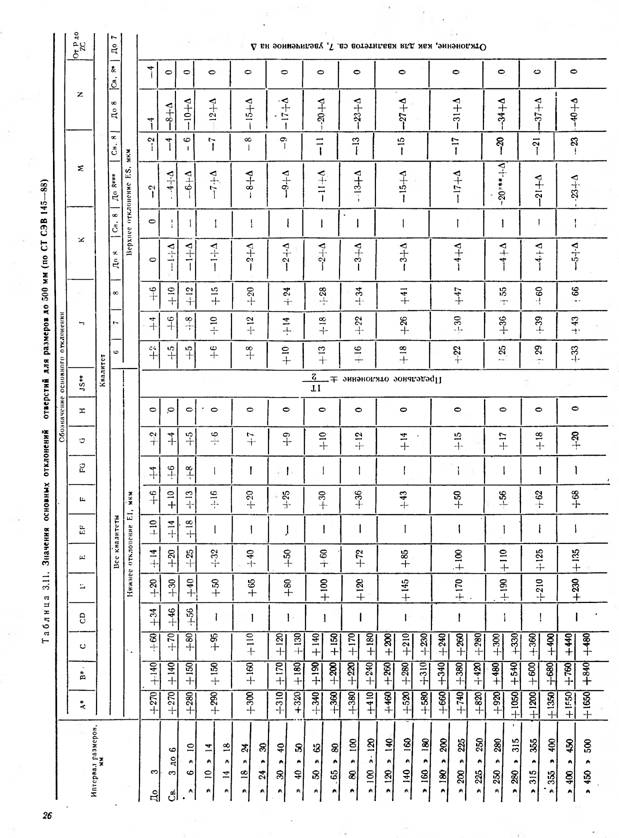

Стандартом ГОСТ 25347-82 в диапазоне размеров от 1 до 500 мм предусмотрено 10 предпочтительных полей допусков отверсти
