Глава 1. Эффект бабочки

Физикам нравится думать, будто все, что надо сделать, сводится к фразе: вот начальные условия; что случится дальше?
Ричард Ф. Фейнман

В 1960-м году Лоренц создал мини-модель погоды, которая привела в восторг его коллег. Он выбрал двенадцать уравнений, описывающих связь между температурой и атмосферным давлением, а также между давлением и скоростью ветра и применил на практике законы Ньютона

Вот уже два столетия наука об атмосфере ждала появления машины, способной снова и снова производить тысячи вычислений, повинуясь указаниям человека. Лишь компьютер мог доказать, что мир идет по пути детерминизма, что погода подчиняется законам, столь же незыблемым, как и принципы движения планет, наступления солнечных и лунных затмений, морских приливов и отливов.

Когда астроном говорил, что комета Галлея вновь приблизится к Земле через семьдесят шесть лет, это воспринималось как факт, а не как предсказание. Тщательно составленные численные прогнозы, основанные на детерминизме, определяли траектории космических кораблей и ракет. Отсюда следовал вывод: почему бы не рассчитать поведение ветра и облаков?

Вполне понятно стремление исследователей XX-го века – биологов, физиологов, экономистов – разложить свои миры на атомы, подчиняющиеся законам науки. Во всех названных дисциплинах господствовал детерминизм сродни ньютоновскому. Впрочем, существовало одно маленькое «но», изменения никогда не бывают совершенными. Ученые, вставшие под ньютоновские знамена, обычно выдвигают следующий аргумент: имея приблизительные данные о начальном состоянии системы и понимая естественный закон, которому она подчиняется, можно рассчитать ее примерное поведение. Такой подход вытекает из самой философии науки. Один видный теоретик любил подчеркивать в своих лекциях: «Главная идея науки состоит в том, чтобы не обращать внимания на лист, падающий в одном из миров другой галактики, когда вы пытаетесь объяснить движение шарика по бильярдному столу на планете Земля.

Однажды, зимой 1961-го года, намериваясь изучить определенную последовательность событий, Лоренц несколько сократил исследование – приступил к построению не с начальной точки, а с середины. В качестве исходных данных ученый ввел цифры из предыдущей распечатки. Когда он через час вернулся, отдохнув от шума и выпив чашку кофе, то увидел нечто неожиданное, давшее начало новой науке (рис. 1). Новый отрезок должен был полностью повторить предыдущий, ведь Лоренц собственноручно ввел в компьютер числа, и программа оставалась неизменной. Тем не менее, график существенно расходился с ранее полученным. Лоренц посмотрел сначала на один ряд чисел, потом на второй… С таким же успехом он мог наугад выбрать две случайные модели погоды. И первое, о чем он подумал, – вышла из строя вакуумная лампа. Внезапно ученый все понял. Машина работала нормально, а разгадка заключалась в числах, заложенных им в компьютер. Машина могла хранить в памяти шесть цифр после запятой, например …,506127. На распечатку же, в целях экономии места, выдавалось всего три: …,506. Лоренц ввел округленные значения, предположив, что разница в тысячных долях несущественна. Предположение выглядело вполне разумно. Следовало предполагать, что при незначительном отличии начальной точки от введенной ранее модель будет чуть-чуть расходиться с предыдущим вариантом. И все-таки в системе Лоренца малые погрешности оказались катастрофическими.

Рис. 1. Расхождение двух графиков погоды. Эдвард Лоренц заметил, что его программа строит модели, которые, хотя и берут начало примерно в одной точки, все более и более отклоняются друг от друга, и сходство, в конце концов, пропадает (из распечаток Лоренца 1961 г.)

Лоренц понял: долгосрочное прогнозирование погоды обречено.

Эффект бабочки имеет и строгое научное название – «сильная зависимость от начальных условий». Зависимость эту превосходно иллюстрирует детский стишок:

Не было гвоздя – подкова пропала,
Не было подковы – лошадь захромала,
Лошадь захромала – командир убит,
Конница разбита, армия бежит,
Враг вступает в город, пленных не щадя,
От того что в кузнице не было гвоздя.
(Перевод С.Я. Маршака)

Как наука, так и жизнь учит, что цепь событий может иметь критическую точку, в которой небольшие изменения приобретают особую значимость. Суть хаоса в том, что такие точки находятся везде, распространяются повсюду. Лоренц, отложив на время занятия погодой, стал искать более простые способы воспроизведения сложного поведения объектов. Один из них был найден в виде системы из трех нелинейных, то есть выражающих не прямую пропорциональную зависимость, уравнений. Линейные соотношения изображаются прямой линией на графике, и они достаточно просты. Линейные уравнения всегда разрешимы, что делает их подходящими для учебников.

Линейные системы обладают неоспоримым достоинством: можно рассматривать отдельные уравнения как порознь, так и вместе. Нелинейные системы в общем виде не могут быть решены. Рассматривая жидкостные и механические системы, специалисты обычно стараются исключить нелинейные элементы, к примеру, трение. Если пренебречь им, можно получить простую линейную зависимость между ускорением шайбы и силой, придающей ей это ускорение. Приняв в расчет трение, мы усложним формулу, поскольку сила будем меняться в зависимости от скорости движения шайбы. Из-за этой сложной изменчивости рассчитать нелинейность весьма непросто. Вместе с тем, она порождает многообразные виды поведения объектов, не наблюдаемые в линейных системах.

Особый вид движения жидкости породил три уравнения Лоренца, которые описывают течение газа или жидкости, известное как конвекция. В атмосфере конвекция как бы перемешивает воздух, нагретый при соприкосновении с теплой почвой. Системой, вполне точно описываемой уравнениями Лоренца, является водяное колесо определенного типа, механический аналог вращающихся конвенционных кругов (рис. 2). Вода постоянно льется с вершины колеса в емкости, закрепленные на его ободе, а из каждой емкости она вытекает через небольшое отверстие. В том случае, когда поток воды мал, верхние емкости заполняются недостаточно быстро для преодоления трения. Если же скорость водяной струи велика, колесо начинает поворачиваться под воздействием веса жидкости и вращение становится непрерывным. Однако, коль скоро струя сильна, черпаки, полные воды, некоторое время колеблются внизу, а затем начинают стремиться в другую сторону, таким образом, замедляя движение, а затем останавливая колесо; и в дальнейшем оно меняет направление движения на противоположное, поворачиваясь сначала по часовой стрелке, а потом – против нее.

Рис. 2. Водяное колесо Лоренца. Первая хаотическая система, обнаруженная Эдвардом Лоренцем

Интуиция подсказала Лоренцу, что за длительный период времени при неизменном потоке воды система обретет устойчивое состояние. Колесо будет или равномерно вращаться, или постоянно колебаться в двух противоположных направлениях, покачиваясь через определенные неизменные промежутки времени сначала вперед, затем назад. Но Лоренц обнаружил еще одно обстоятельство. Три уравнения с тремя переменными полностью описывали движение данной системы. Компьютер ученого распечатал меняющиеся значения этих переменных в следующем виде: 0-10-0; 4-12-0; 9-20-0; 16-36-2; 30-66-7; 54-115-24; 93-192-74. Числа в наборе сначала увеличивались, затем уменьшались по мере отсчета временных интервалов: пять, сто, тысяча...

Чтобы наглядно изобразить полученные результаты, Лоренц использовал каждый набор из трех чисел в качестве координаты точки в трехмерном пространстве. Таким образом, последовательность чисел воспроизводила последовательность точек, образующих непрерывную линию, которая фиксировала поведение системы. Эта линия должна была, начиная с определенной точки, расположиться параллельно осям координат, что означало бы достижение системой устойчивости при стабилизации скорости и температуры. Был возможен и второй вариант — формирование петли, повторяющейся вновь и вновь и сигнализирующей о переходе системы в периодически повторяющееся состояние.

Но Лоренц не обнаружил ни того ни другого. Вместо ожидаемого эффекта появилось нечто бесконечно запутанное, всегда расположенное в определенных границах, но никогда не повторявшееся. Изгибы линии приобретали странные, весьма характерные очертания, что-то похожее на два крыла бабочки или на двойную спираль в трехмерном пространстве (рис. 3). И эта форма свидетельствовала о полной неупорядоченности, поскольку ни одна из точек или их комбинаций не повторялась. В течение многих лет ни один феномен не изображался столь бессчетное количество раз, ни об одном не сняли столько фильмов, сколько о таинственной кривой — двойной спирали, известной как «аттрактор Лоренца». Она воплощала в себе сложность и запутанность, все многообразие хаоса.

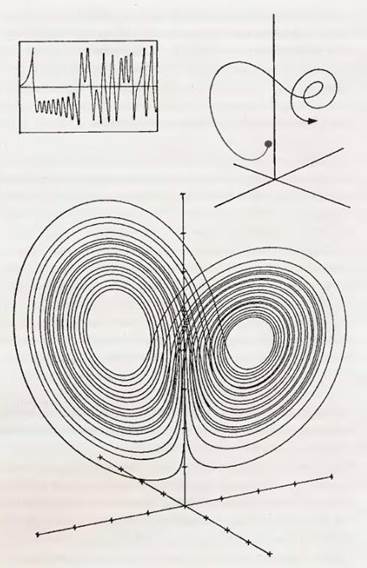

Рис. 3. Аттрактор Лоренца. Это изображение (внизу), напоминающее крылья бабочки, стало эмблемой первых исследователей хаоса. Оно раскрывает тонкую структуру, таящуюся в беспорядочном потоке информации. Изменение значений любой переменной может быть показано графически в зависимости от времени (вверху слева). Чтобы продемонстрировать меняющееся соотношение между тремя переменными, достаточно предположить, что в каждый момент времени три переменных фиксируют нахождение точки в трехмерном пространстве; по мере изменения системы перемещение точки описывает непрерывную линию. Поскольку состояние системы никогда точно не повторяется, траектория не пересекает сама себя, образуя лишь новые и новые петли. Движение в аттракторе абстрактно, тем не менее, оно передаст особенности движения реальных систем. Например, переход от одного из «крыльев» аттрактора к другому соответствует началу обратного хода водяного колеса или изменению направления вращения жидкости при конвекции.
