Фотофиксация дефектов и повреждений
⇐ ПредыдущаяСтр 8 из 8
|
| Фото №21. Помещение подвала в осях «5’-8’/И-К». Протечки инженерных сетей, обрушение штукатурного слоя. |
|

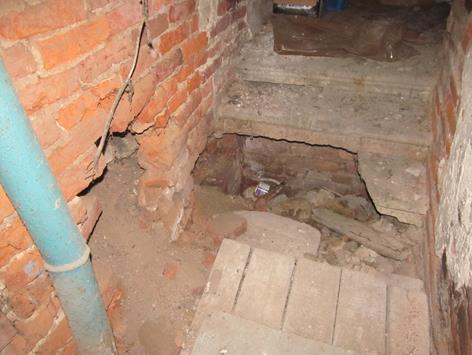

| Фото №22. Помещение подвала в осях «1-5’/Ж-Ж’». Разрушение кирпичной кладки и ступеней входа в подвал. |
|

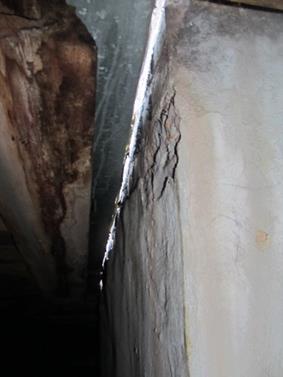

| Фото №23. Помещение подвала в осях «13-16/Ж-Ж’». Деструкция кирпичной кладки, выпадение отдельных кирпичей. |
|
| Фото №24. Помещение подвала в осях «13-16/Ж-Ж’». Деструкция кирпичной кладки, выпадение отдельных кирпичей. |
|

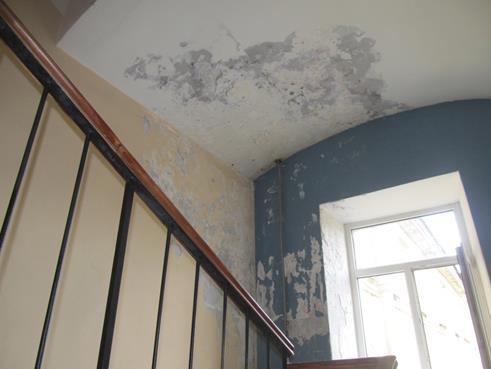

| Фото №25. Лестница №3 в уровне.3-4 этажа в осях «1-5’/Г-Д» Следы замачивания,шелушение окрасочного слоя. |
|

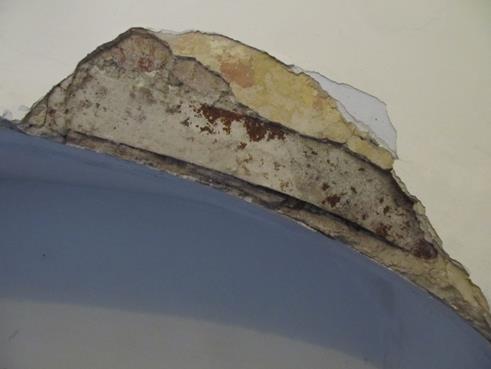

| Фото №26. Лестница №4 в уровне.3 этажа в осях «12-13/Д-Е» Обрушение штукатурного слоя.. |
|

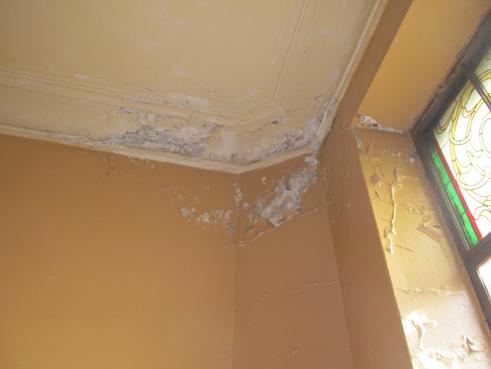

| Фото №27. Лестница №4 в уровне.4 этажа в осях «5’-8’/Г-Е» Следы замачивания, обрушение штукатурного слоя. |
|

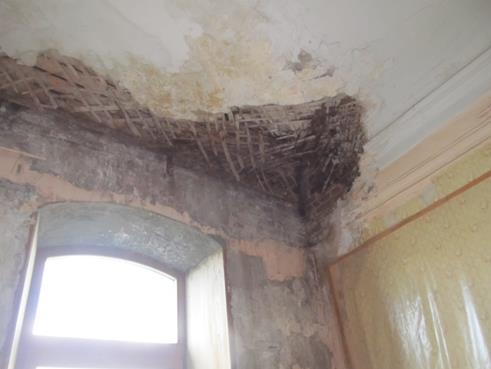

| Фото №28. Внутреннее помещение в уровне 3-4 этажа в осях «5’-8’/З-Л» (квартира №69). Следы замачивания, обрушение штукатурного слоя, гниение деревянного заполнения перекрытия. |
|

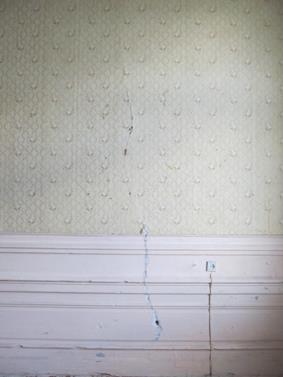

| Фото №29. Внутреннее помещение в уровне 3-4 этажа в осях «5’-8’/З-Л» (квартира №69). Вертикальная трещина в стене, шириной раскрытия до 2 мм. |
|
| Фото №30. Внутреннее помещение в уровне 3-4 этажа в осях «5’-8’/Е-Ж» (квартира №20). Трещина в перекрытии шириной раскрытия до 60 мм, гниение деревянного заполнения перекрытия, обрушение штукатурного слоя. |
|
| Фото №31 Внутреннее помещение в уровне 3-4 этажа в осях «5’-8’/Е-Ж» (квартира №20). Следы замачивания, гниение деревянного заполнения перекрытия, временное усиление конструкции перекрытия. |
|

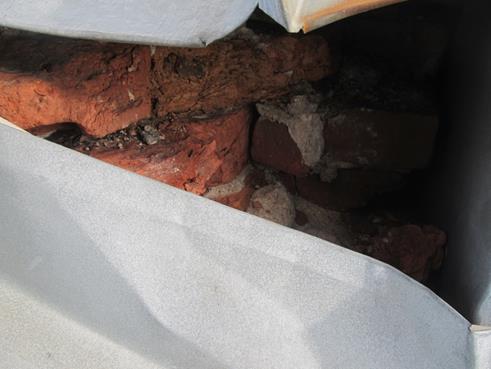

| Фото №32 Внутреннее помещение в уровне 4 этажа в осях «5’-8’/З-К» (квартира №107). Угроза обрушения перемычки (трещины, вывал раствора кирпичной кладки). |
|

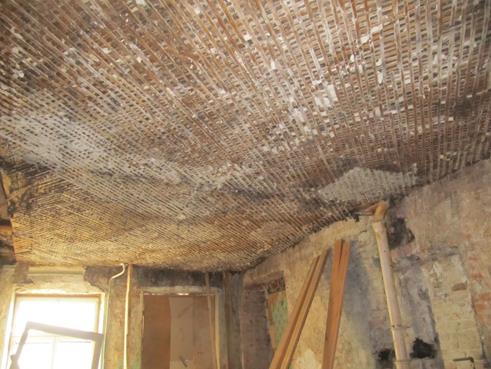

| Фото №33 Внутреннее помещение в уровне 4 этажа в осях «5’-8’/З-К» (квартира №107). Следы замачивания, гниение балок и деревянного заполнения перекрытия, обрушение штукатурного слоя |
|

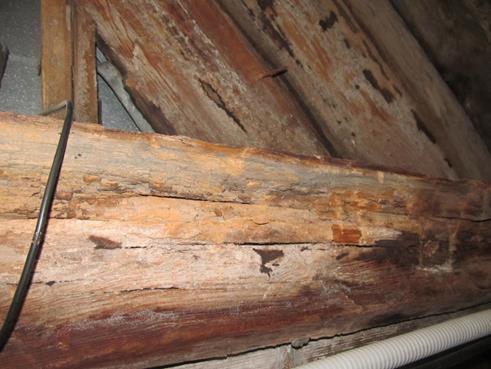

| Фото №34 Участок кровли в осях «13-14/Д-Е» Деревянные элементы стропильной системы, пораженные гнилью. |
|
| Фото №35 Участок кровли в осях «10’-13/Ж-Ж’» Усиление аварийных стропильных ног. |
|

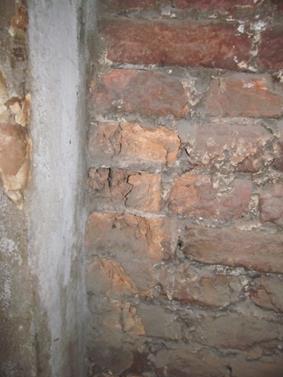

| Фото №36 Участок стены в уровне чердака в осях «1-3/Е-Ж» Деструкция кирпичной кладки, на глубину до 2 см. |
|
| Фото №37 Участок кровли в осях «10’-13/И-К» Дефект покрытия кровли. |
|
| Фото №38 Общий вид кровли. В осях «1-3/В-Д» коррозия покрытия кровли. |
|
| Фото №39 Участок кровли в осях «1-8’/Е-Д» Нарушение завыдривания. |
|

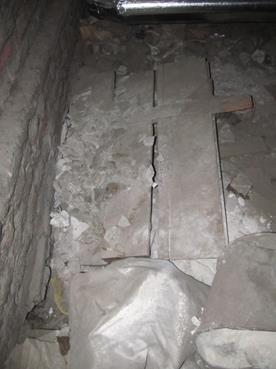

| Фото №40 Участок чердачного перекрвтия в осях «11-12/Г-Д» Разрушение чердачного перекрытия |
Приложение Б.
Приложение В.А риложение В.
| Паспорт здания (сооружения) по предварительному (визуальному) обследованию | ||
| Адрес объекта | Санкт-Петербург, Миллионная ул., д. 11, лит. А. | |
| Историко-культурный статус | Является объектом культурного наследия регионального значения. Основание - распоряжение КГИОП № 10-33 от 20.10.2009 | |
| Время составления паспорта | Ноябрь 2014 | |
| Время проведения обследования | Ноябрь 2014 | |
| Ранее осуществлявшиеся реконструкции и усиления | В 2009 г. выборочный капитальный ремонт. Устройство мансарды над секцией лит. А6 в 1999-2014 гг. | |
| Организация, составившая паспорт | ФГБОУ ВПО «Санкт-Петербургский государственный архитектурно-строительный университет» (СПбГАСУ). | |
| Назначение здания | Жилое с административными помещениями | |
| Наличие подвала, подземных этажей | Присутствует под частью здания (секции лит. А4, А5, А6, А7) | |
| Число этажей | 3-5 | |
| Высота, м | 21,0 | |
| Строительный объем, м3 | ||
| Площадь, м2 | 12408,2 | |
| Адрес собственника | - | |
| Уровень ответственности по ФЗ-384 | нормальный | |
| Год разработки проекта | - | |
| Год ввода объекта в эксплуатацию | ||
| Конструктивный тип объекта | С несущими стенами | |
| Несущие конструкции | ||
| 18а | Стены | Из полнотелого керамического кирпича на известковом растворе, толщиной 2.5-4 кирпича |
| 18б | Перегородки | Деревянные и гипсовые |
| 18в | Каркас | - |
| 18г | Конструкция перекрытий | Разнородные |
| 18д | Конструкция крыши | Покрытие 1-2-скатное, в секции лит. А6 с мансардой, кровля из листового металла с организованным водостоком |
| 18е | Фундаменты | Ленточные бутовые, кирпичные и валунные на естественном основании |
| Категория технического состояния объекта | Согласно ГОСТ 31937-2011 ограниченно-работоспособное, отдельные конструкции стен и перекрытий имеют аварийное состояние |
