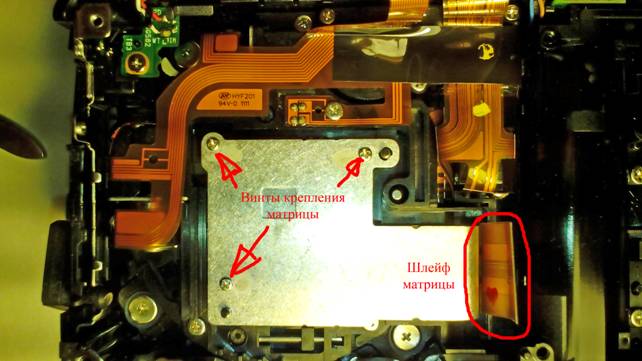

Если вам требуется доступ к матрице, отверните три винта, крепящие алюминиевую пластину с матрицей

ВНИМАНИЕ! Отворачивая винты крепления матрицы, вы можете лишиться точной настройки фокуса объектива! Если это неизбежно и Вам нужно убрать пыль с матрицы, сосчитайте количество оборотов каждого винта и запишите их для последующей сборки!

Отклейте скотч, крепящий шлейф матрицы к объективу. Извлеките подложку пластину с матрицей. На матрице установлен резиновый кофр, предотвращающий попадание пыли. Затем установлено защитное стекло и прокладка.

За стеклом вы увидите линзу объектива.

Если требуется, продуйте объектив и матрицу воздухом. Прилипшую пыль удалите специальной кисточкой, для протирки матриц или мягкой тканью.

Объектив разбирать не стоит. Если только Вам требуется заменить шестерни или двигатели. Для разборки объектива Вам придется отпаивать шлейфы двигателей.

Сборку фотоаппарата производите в обратной последовательности.

Не приклеивайте скотч на шлейфе матрицы, не вставив шлейф в разъем на основной плате!

Аккуратно заправьте шлейф в зазор между пластиной матрицы и корпусом объектива неметаллическим предметов. Например зубочисткой. Установив основную плату на место, постарайтесь приклеить скотч на шлейфе матрицы той же зубочисткой к объективу.
