Решение ДУ в Simulink
Запуск приложения осуществляется командой:
File®New®Model.
В приложении имеется библиотека с функциональными блоками. Соответствующие блоки переносим в окно Simulink, соединяем линиями связи и настраиваем. Настройка осуществляется двойным щелчком по блоку.
| Функциональные блоки |
| Разделы библиотеки |
| Блок, перенесенный в окно Simulink |
| Кнопка запуска браузера |
рис.7. Открытие Simulink Library Browser и перенос блоков.
рис.8. Блок – схема программы.

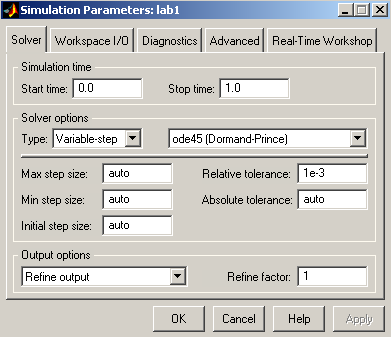

Рис.9.Окно задания параметров симуляции.
После того, как перенесли, настроили и соединили блоки соответствующим образом, задали начальные условия, запускаем программу и получаем графики интегральных кривых:

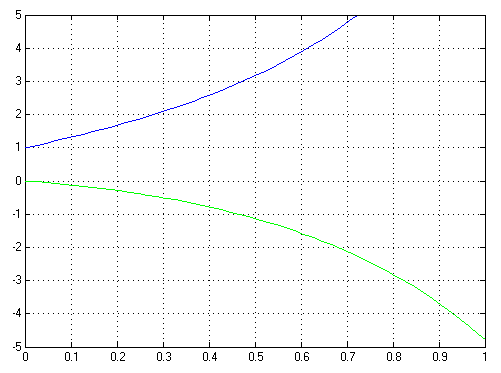

рис.10. Графики интегральных кривых.
ВЫВОД
В данной лабораторной работе мы решали систему обыкновенных дифференциальных уравнений с помощью математического пакета MATLAB и пакета визуального программирования SIMULINK.
Сравнивая решения данного уравнения в пакете MATLAB и пакета визуального программирования SIMULINK мы получили одинаковые решения дифференциальных уравнений представленные в виде одинаковых графиков, что означает правильность выполнения работы.
