Графические способы функционального описания систем

Выше был рассмотрен способ обобщенного аналитического функционального описания систем. Очень часто при анализе и синтезе систем используется графическое описание, разновидностями которого являются:

· дерево функций системы,

· стандарт функционального моделирования IDEF0.

Все функции, реализуемые сложной системой, могут быть условно разделены на три группы:

· целевая функция;

· базисные функции системы;

· дополнительные функции системы.

Целевая функция системы соответствует ее основному функциональному назначению, т.е. целевая (главная) функция — отражает назначение, сущность и смысл существования системы.

Основные функции отражают ориентацию системы и представляют собой совокупность макрофункций, реализуемых системой. Эти функции обусловливают существование системы определенного класса. Основные функции — обеспечивают условия выполнения целевой функции (прием, передача приобретение, хранение, выдача).

Дополнительные (сервисные) функции расширяют функциональные возможности системы, сферу их применения и способствуют улучшению показателей качества системы. Дополнительные функции — обеспечивают условия выполнения основных функций (соединение (разведение, направление, гарантирование)).

Описание объекта на языке функций представляется в виде графа.

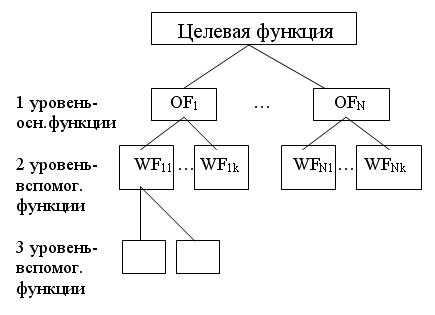

Рис. — Описание объекта на языке функций в виде графа

Формулировка функции внутри вершин должна включать 2 слова: глагол и существительное «Делать что».

Дерево функций системы представляет декомпозицию функций системы и формируется с целью детального исследования функциональных возможностей системы и анализа совокупности функций, реализуемых на различных уровнях иерархии системы. На базе дерева функций системы осуществляется формирование структуры системы на основе функциональных модулей. В дальнейшем структура на основе таких модулей покрывается конструктивными модулями (для технических систем) или организационными модулями (для организационно-технических систем). Таким образом, этап формирования дерева функций является одним из наиболее ответственных не только при анализе, но и при синтезе структуры системы. Ошибки на этом этапе приводят к созданию «систем-инвалидов», не способных к полной функциональной адаптации с другими системами, пользователем и окружающей средой.

Исходными данными для формирования дерева функций являются основные и дополнительные функции системы.

Формирование дерева функций представляет процесс декомпозиции целевой функции и множества основных и дополнительных функций на более элементарные функции, реализуемые на последующих уровнях декомпозиции.

При этом каждая из функций конкретно взятого i-ого уровня может рассматриваться как макрофункция по отношению к реализующим ее функциям на (i+1)-го уровня, и как элементарная функция по отношению к соответствующей функции верхнего (i-1)-го уровня.

Описание функций системы с использованием IDEF0-нотации основано на тех же принципах декомпозиции, но представляется не в виде дерева, а набора диаграмм.
