Host BusПредназначена для скоростной передачи данных (64 разряда) и сигналов управления между процессором и остальными компонентами системы

Процессорные шины

Может носить названия: CPU Bus, FSB (Front Side Bus).

В упрощённом понимании шина - это группа проводников, по которым передаётся информация между устройствами компьютера. На первых персональных компьютерах имелась одна центральная шина, доступ к которой разделялся между всеми устройствами.

Достоинством такого подхода была:

· низкая цена персонального компьютера;

· универсальность- легко подключать новые устройства, одни и те же периферийные устройства можно применять на разных компьютерах, имеющих однотипную шину.

Недостаток- в ограничении пропускной способности шины, т.к. все потоки информации между многочисленными устройствами должны проходить через центральную шину.

Архитектура современного персонального компьютера много сложнее и предполагает использование нескольких взаимосвязанных шин: процессорная шина, шина памяти, графическая шина, несколько разновидностей шин для подключения дополнительных внешних устройств, а также шина для соединения микросхем набора системной логики.

Front Side Bus (FSB) — шина, обеспечивающая соединение между x86-совместимым центральным процессором и внутренними устройствами.

Как правило, современный персональный компьютер на базе x86-совместимого микропроцессора устроен следующим образом: микропроцессор через FSB подключается к системному контроллеру, который обычно называют «северным мостом», (англ. Northbridge). Системный контроллер имеет в своём составе контроллер ОЗУ (в некоторых современных персональных компьютерах контроллер ОЗУ встроен в микропроцессор), а также контроллеры шин, к которым подключаются периферийные устройства. Получил распространение подход, при котором к северному мосту подключаются наиболее производительные периферийные устройства, например, видеокарты с шиной PCI Express 16x, а менее производительные устройства (микросхема BIOS'а, устройства с шиной PCI) подключаются к т. н. «южному мосту» (англ. Southbridge), который соединяется с северным мостом специальной шиной. Набор из «южного» и «северного» мостов называют набором системной логики, но чаще применяется калька с английского языка «чипсет» (англ. chipset).

Таким образом, FSB работает в качестве магистрального канала между процессором и чипсетом.

Рис. 5.2. Блок-схема современного компьютера

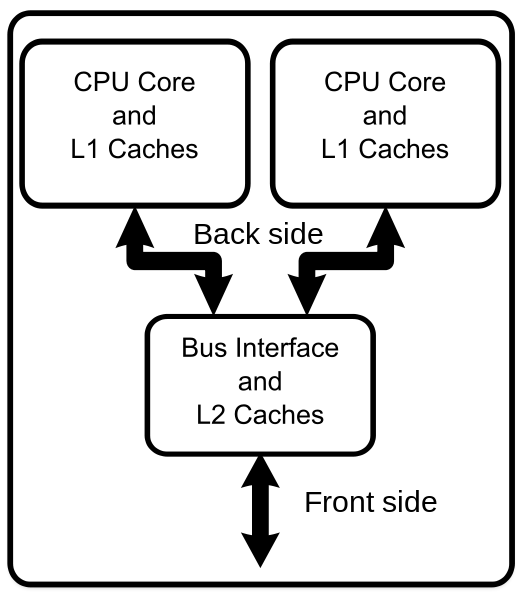

Некоторые компьютеры имеют внешнюю кэш-память, подключенную через «заднюю» шину (англ. back side bus), которая быстрее, чем FSB, но работает только со специфичными устройствами.

Каждая из вторичных шин работает на своей частоте (которая может быть как выше, так и ниже частоты FSB). Иногда частота вторичной шины является производной от частоты FSB, иногда задаётся независимо.
