Практическая работа №1

Тема: Расчет электрических цепей при смешанном соединении резисторов Время: 6 час

Цель работы: опытным путем изучить законы протекания тока через последовательно и параллельно соединенные проводники и определить формулы расчета сопротивлений таких участков.
1.Пояснение к работе

Краткие теоретические сведения

Последовательным соединением сопротивлений называется такое соединение, при котором конец первого сопротивления соединяется с началом второго, конец второго - с началом третьего и т. д.

Общее сопротивление последовательно соединенных резисторов равно сумме их сопротивлений.

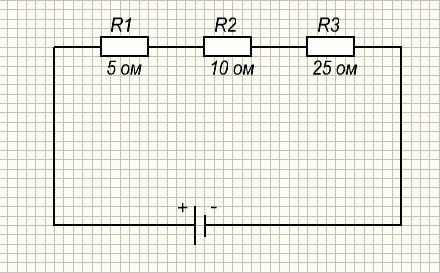

R_общ.=R₁+R₂+R₃
R_общ=5ом+10ом+25ом=40ом

Величина тока в последовательной цепи

Так как в данной цепи отсутствует ответвление тока, то очевидно, что количество электричества, протекающее через поперечное сечение проводника за единицу времени. в любой точке цепи будет одинаковым.
Следовательно во всех точках последовательной цепи величина тока одинакова.
Эти четыре амперметра покажут одинаковые величины тока. Поэтому при последовательном соединении для измерения тока достаточно включать один амперметр на любом участке цепи.
