Сравнительный анализ схем преобразователей

	Двухтактные ПН	Однотактные ПН
ССТ	ДМ	ДПМ	ОПНП	ОПНО

1) Наилучшим использованием трансформатора по току обладают схемы ДПН. При скважности фильтра ≈2 и достаточно большой индуктивности фильтра имеем . n – коэффициент трансформации.

2) Максимальное напряжение на запертом транзисторе .

3) – минимальной емкостью обладают все схемы ДПН.

Количество индуктивных элементов минимально в ОПНО.

Минимальное количество силовых ПП элементов в ОПНО (1VT и 1VD) и ОПНП (1VT и 2VD); в ДПН (ССТ и ДПМ – 2VT и 3VD; в ДМ – 4VT и 3VD).

Габариты трансформаторов минимальны в ДПН, в которых происходит разнополярное симметричное перемагничивание. К ним приближается ОПНП с принудительным перемагничиванием от источника обратной полярности.

Для ДПН и ОПН используются разные магнитные материалы, т.к. ОПН работают с постоянным подмагничиванием.

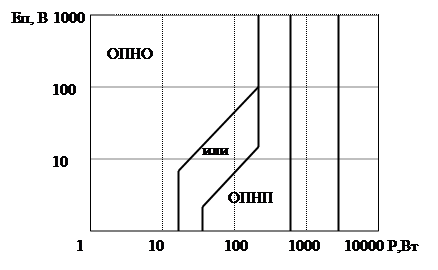

Применение:
