Разборка и сборка

Установите головку цилиндров на доску А.60335.

Отсоедините выпускной коллектор и впускную трубу с карбюратором (одновременно удаляется заборник горячего воздуха).

Отсоедините выпускной патрубок охлаждающей рубашки.

Отсоедините патрубок отвода жидкости к отопителю.

Снимите рычаги 11 (рис. 22) клапанов, освобождая их от пружин 12. Снимите пружины рычагов.

Ослабьте контргайки 14, выверните регулировочные болты 13 и втулки 15 регулировочных болтов.

Рис. 22. Детали клапанного механизма: 1 - клапан; 2 - стопорное кольцо; 3 - направляющая втулка; 4 - маслоотражательный колпачок; 5 - опорная шайба наружной пружины; 6 - стопорная шайба внутренней пружины; 7 - внутренняя пружина; 8 - наружная пружина; 9 - тарелка пружин; 10 - сухари; 11 - рычаг привода клапана; 12 - пружина рычага; 13 - регулировочный болт; 14 - контргайка регулировочного болта; 15 - втулка регулировочного болта; 16 - стопорная пластина пружины рычага

Установите приспособление A.60311/R, как показано на рис. 23, сожмите пружины клапанов и освободите сухари. Взамен переносного приспособления A.60311/R можно применять также стационарное приспособление 02.7823.9505.

Снимите пружины клапанов с тарелками и опорными шайбами. Поверните головку цилиндров и выньте с нижней стороны клапаны. Снимите маслоотражательные колпачки с направляющих втулок.

Сборку головки цилиндров производите в порядке, обратном разборке. Клапаны и маслоотражательные колпачки перед сборкой смажьте моторным маслом.

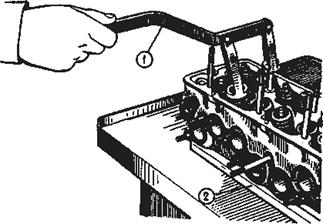

Рис. 23. Снятие пружин клапанов:

1 - приспособление A.60311/R; 2 - подставка
