Эксперимент 7. Вольтамперные характеристики резисторов

а). Снятие вольтамперных характеристик с помощью осциллографа

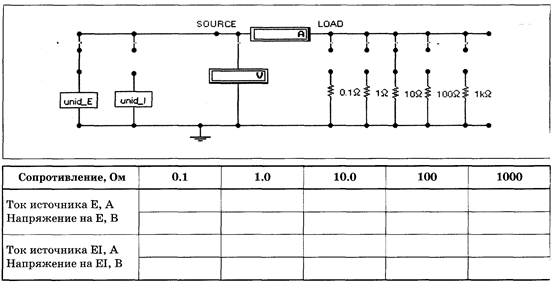

Эксперимент 8. Внешние характеристики неидеальных источников тока и ЭДС.

а). Снятие вольтамперных характеристик с помощью амперметра и вольтметра

б). Снятие вольтамперных характеристик с помощью осциллографа

Эксперимент 9. Исследование процессов в катушке индуктивности.

Формула для расчета индуктивности Осциллограмма тока и напряжения на индуктивности

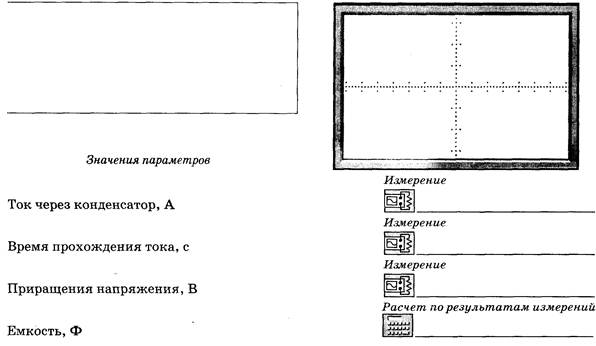

Эксперимент 10. Исследование процессов в конденсаторе.

Формула для расчета индуктивности Осциллограмма тока и напряжения на индуктивности

Вопросы

1. Перечислите все возможные типы источников ЭДС, имеющиеся в программе Electronics Workbench. Каковы их свойства и условные обозначения?

2. Чему равно внутреннее сопротивление идеального источника ЭДС и как его определить?

3. Перечислите все возможные типы источников тока, имеющиеся в программе Electronics Workbench. Каковы их свойства и условные обозначения?

4. Чему равно внутреннее сопротивление идеального источника тока и как его определить?

5. Чем отличаются неидеальные источники энергии от идеальных?

6. Как осуществить эквивалентное преобразование неидеального источника напряжения в неидеальный источник тока и обратное преобразование?

7. Представьте все возможные виды вольтамперных характеристик исследованных ак­тивных и пассивных двухполюсников. В чем их различия?

8. К идеальной катушке индуктивности с нулевым начальным значением тока подклю­чается идеальный источник постоянной ЭДС. Как из графика тока в катушке опреде­лить величину индуктивности?

9. К идеальной катушке индуктивности с ненулевым начальным значением тока под­ключается идеальный источник постоянной ЭДС. Как будет изменяться график при изменении величины начального тока?

10. К идеальной катушке индуктивности с нулевым начальным значением тока подклю­чается идеальный источник синусоидальной ЭДС. Нарисуйте временные зависимости тока в индуктивности при различных начальных фазах подключения источника ЭДС.

11. К идеальному конденсатору с нулевым начальным напряжением подключается источ­ник постоянного тока. Как из графика напряжения на конденсаторе определить вели­чину его емкости?

12. К идеальному конденсатору с ненулевым начальным напряжением подключается источник постоянного тока. Нарисуйте временные зависимости напряжения на конден­саторе при различных значениях начального напряжения.

13. К идеальному конденсатору с нулевым начальным значением напряжения подключается идеальный источник синусоидального тока. Нарисуйте временные за­висимости напряжения на конденсаторе при различных начальных фазах под­ключения источника тока.
