Основные принципы работы и техническая эксплуатация лабораторного комплекса

Лабораторный аппаратно-программный комплекс предназначен для исследования биполярных структур и позволяет исследовать основные статические характеристики диодов, стабилитронов и транзисторов. Он представляет собой автоматизированное рабочее место для 2-3 обучающихся. Комплекс условно состоит из двух основных частей: программной и аппаратной части. Программная часть преимущественно реализована на вычислительной базе персонального компьютера, где выполняется программная обработки результатов измерений, осуществляемых в реальном масштабе времени аппаратным измерительным блоком, выполненной в виде отдельного устройства.

В комплексе по изучению биполярных структур установка смещения осуществляется с помощью управляемого источника тока.

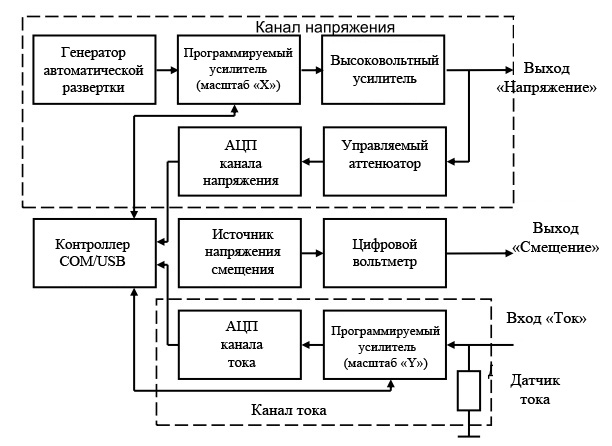

Структурная схема измерительного блока представлена на рисунке 7.1а. С помощью переключателя «Режим развертки «Х» устанавливается режим ручной или автоматической развертки. В первом случае напряжение управляется с помощью регулятора «Ручная» развертка. Пределы ручной регулировки составляет от +100В до -100В.

Рис 7.1а. Структурная схема лабораторного комплекса для исследования биполярных структур

Рис. 7.1б. Структурная схема лабораторного комплекса для исследования униполярных структур

В режиме автоматической развертки генератор линейно-нарастающего напряжения формирует низкочастотный сигнал пилообразной формы, который подается на усилитель с программируемым коэффициентом усиления, и затем поступает на вход высоковольтного усилителя. В зависимости от положения галетного переключателя «Масштаб «Х»» размах линейно-нарастающего напряжения на выходе усилителя может составлять 5В, 15 В, 50В, 100В. В., С выхода высоковольтного усилителя сигнал подается контакты разъема Р2, а также на управляемый аттенюатор и АЦП канала напряжения.

Измерительный щуп, подключаемый к разъему Р2, имеет три механических зажима:

КРАСНЫЙ провод соответствует выходу канала НАПРЯЖЕНИЯ;

СИНИЙ провод соответствует входу каналу ТОКА;
