Использование ЭВМ в физическом эксперименте







Для проведения физического эксперимента удобно использовать порт LPT1 c адресами 378h, 379h и 37ah.

Разъем порта со стороны распайки показан на Рис.1.

В этом разъеме 3 адреса: 378h – выходной, 379h – входной, 37Аh – выходной.

Выводы разъема с 18 по 25 соединены с общим проводом (земля – GND).

Рис.1



Выходной порт с адресом 378h, соответствующие биты и номера контактов разъема показаны на Рис.2. Под номерами выводов показан вес каждого бита от 1 для D0 до 128 для D7. Здесь же показана схема присоединения вольтметра к выходному порту при проведении его проверки.

Рис.2



Для подачи на выходы всех бит порта 378h логических единиц необходимо написать команду:

out&h378, 255,

для подачи логических нулей:

out&h378, 0.

Для формирования на выходе бита D0 периодически следующих прямоугольных импульсов программа имеет вид:

10 out &h378,1 установка на D0 напряжения U=5В

20 sleep 1 в течение секунды вольтметр показывает лог.1

30 out &h378,0 установка на D0 напряжения U=0В

40 sleep 1 в течение секунды вольтметр показывает лог.0)

50 goto 10 возвращение к строке 10

Выходной порт с адресом 37А, соответствующие биты и номера контактов разъема показаны на Рис.3. Под номерами выводов показан вес каждого бита от 1 для D0 до 8 для D3. Здесь же показана схема присоединения вольтметра к выходному порту при проведении его проверки. В отличие от порта 378h, в выходном порту 37А доступны четыре младших бита.

Рис.3

Для формирования на выходе бита D0 порта 37А периодически следующего прямоугольного импульса программа имеет вид:

10 out &h37А,1 установка на D0 напряжения U=5В

20 out &h37А,0 установка на D0 напряжения U=0В

30 goto 10 вернуться к строке 10

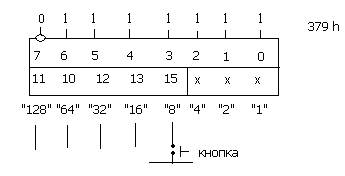

Порт LPT1 имеет входной адрес 379h. Его входные биты с D3 до D7. Первые три бита D0, D1, D2 не выведены на разъем, а бит D7 является инверсным (Рис.4)

Входной порт является ТТЛ совместимым по уровню входных сигналов. Если к входному порту не подключены устройства, то на его всех входных битах будут лог.1.

Рис.4

Для проверки входного порта необходимо запустить программу:

а= inp(&h 379)

print a (печать)

В переменную А запишется число 127.

Если к D3 подключена кнопка и нажата, то в переменную А запишется число 119, так как 127–8=119
