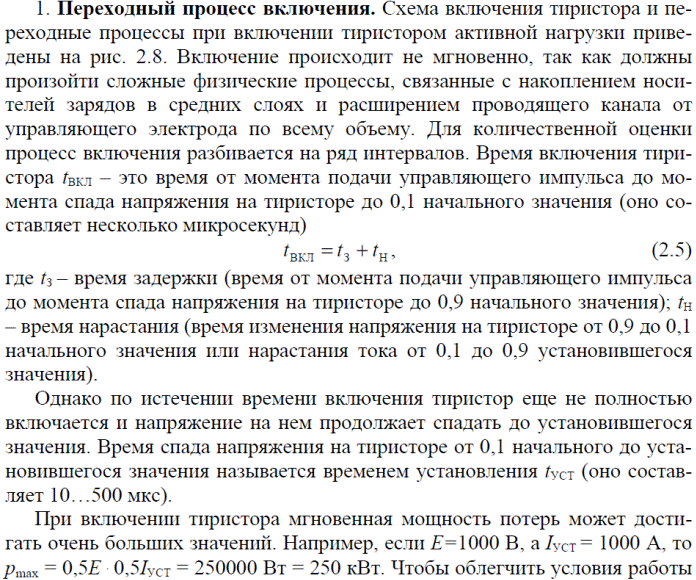

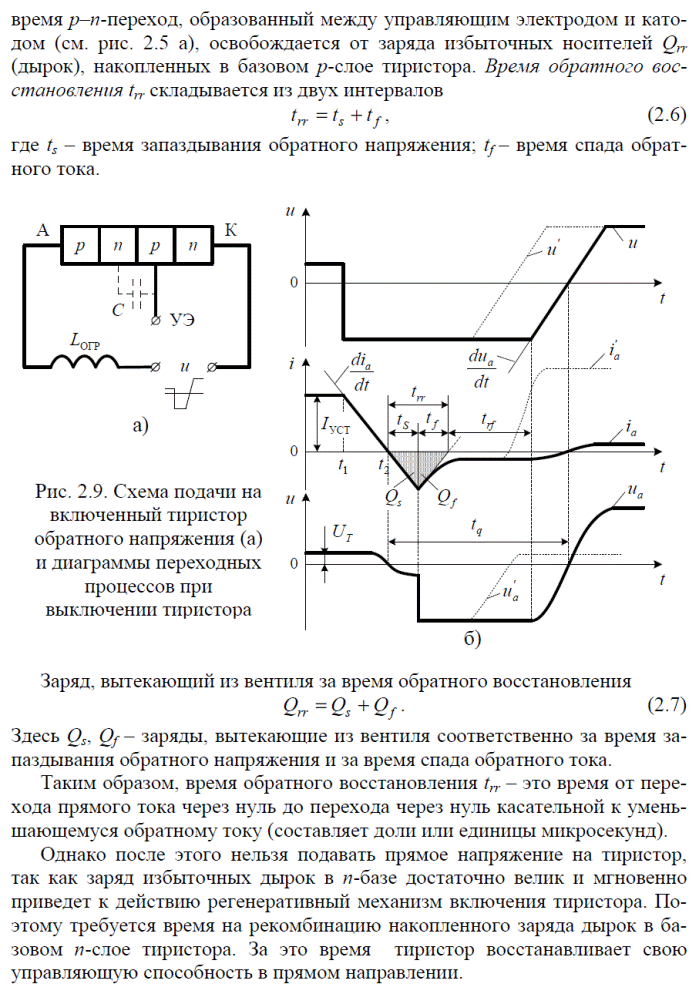

Переходные процессы в тиристоре

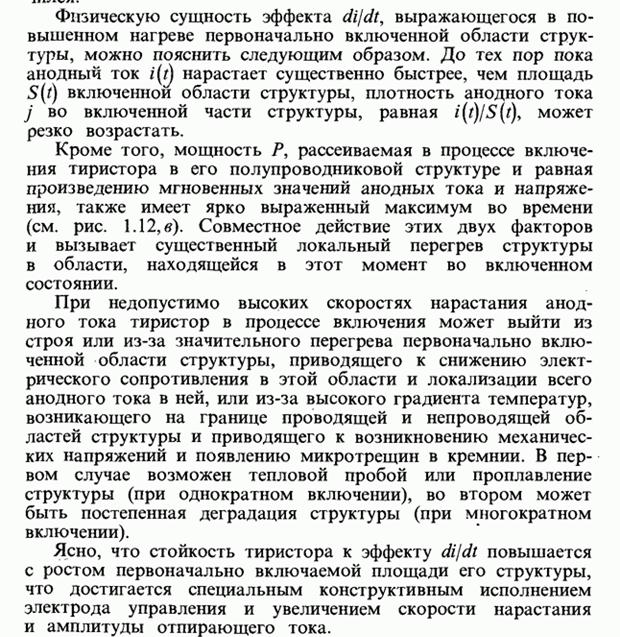

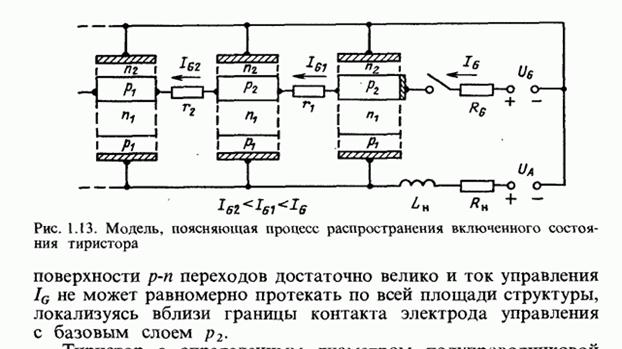

39. Эффект di/dt в тиристорах.

Если ток, протекающий через тиристор в прямом направлении (в открытом состоянии) будет возрастать со скоростью более некоторой критической di/dt > diкрит/dt, то произойдёт разрушение структуры и выход тиристора из строя, что объясняется ограниченным ростом площади протекания носителей, увеличением плотности тока и локальным тепловым пробоем. Параметр diкрит/dt является справочным и указывается в каталогах на каждую модель тиристора.

15. Эффект du/dt в тиристорах

При подаче напряжения прямой полярности на анод и катод тиристора со скоростью более некоторой критической dU/dt> dUкрит/dt произойдёт открытие p-n-p-n структуры. Механизм данного эффекта обусловлен наличием паразитной ёмкости анод-управляющий электрод. Данный эффект ограничивает использование тиристоров в высокочастотных схемах, хотя иногда применяется для управления тиристором. Параметр dUкрит/dt указывается в справочниках на каждую модель тиристора.
