Разрядники для защиты от перенапряжений
Пассивные помехозащитные устройства.
Разрядники для защиты от перенапряжений.
Разрядники для защиты от перенапряжений служат для ограничения переходных перенапряжений, вызванных молнией, при отключении индуктивных потребителей, разрядах статического электричества, электромагнитным импульсом ядерного взрыва и т. д. Они являются нелинейными резисторами, которые в пределах рабочего напряжения обладают высоким сопротивлением, а при перенапряжениях их сопротивление снижается. Вместе с полным сопротивлением источника помех (при длинных линиях — это волновое сопротивление Z0) они образуют делитель напряжения с нелинейным коэффициентом деления, который снижает перенапряжения до значений, меньших импульсной электрической прочности защищаемых элементов (рис. 4.17). Напряжение на нелинейном резисторе определяется как
В основном различают три группы разрядников, которые заметно отличаются по напряжениям срабатывания, устойчивости к импульсам тока, сопротивлениям при рабочем напряжении, остаточному сопротивлению при включении, динамическими характеристиками, а также многочисленными другими свойствами.

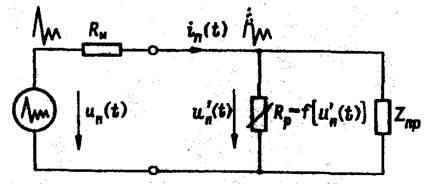

Рис. 4.17. Ограничение перенапряжения разрядником
