Начало работы с arcgis. 3. Щелкните на масштабной линейке и перетащите ее под

3. Щелкните на масштабной линейке и перетащите ее под

фрейм City Overview.

3₃

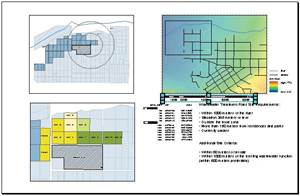

ArcMap создает масштабную линейку в соответствии с мас%

штабом каждого фрейма данных.

Добавьте другие легенды и масштабные

линейки

Теперь вы знаете, как добавлять к карте легенды и масштабные

линейки. Для двух других фреймов данных мы приведем

основные шаги, чтобы вы выполнили эти задачи самостоя%

тельно. Если вам потребуется помощь, можете обратиться к

предыдущим разделам.

Выберите фрейм данных Study Area, щелкнув на нем. Вставь%

те легенду. Вам не нужно включать в легенду слои буферов

узла и участки parcel01mrg, поэтому удалите их из списка

Пунктов Легенды в Мастере. Щелкните на каждом и нажми%

те стрелку <, чтобы удалить их из списка. Нужно, чтобы слои

располагались в легенде в таком порядке: parcel02sel; alter%

nate site; junction point и river03exp.

Щелкните на parcel02sel и дважды щелкните на стрелке

вверх, чтобы переместить его в начало списка. Теперь слои
