Задание Д.3. Применение принципа Даламбера к определению реакций связей

⇐ ПредыдущаяСтр 4 из 24Следующая ⇒




Определить реакции внешних связей механической системы: а) в произвольный момент времени – для вариантов 4, 5, 10, 12-18, 21-30;

б) в момент времени t = t1 – для вариантов 1, 8, 9, 11, 20; в) в тот момент времени, когда угол поворота φ = φ1 – для вариантов 2, 3, 6, 7; г) в положении, показанном на чертеже для вариантов 15 и 19.

На схемах плоскость xOy (xAy) горизонтальна, плоскость yOz (yAz) вертикальна. Необходимые для решения данные приведены в таблицах, в которых ω – угловая скорость, φ и φ0 – значения угла поворота и угловой скорости в начальный момент времени.

Примечания: 1.Вращающиеся тела, для которых не указан радиус инерции, рассматривать как тонкие однородные стержни (варианты 1 – 5, 11 – 15, 18, 19, 23, 24, 29, 30) или сплошные однородные диски (варианты 6 – 9, 16, 20, 22, 28); в варианте 10 тело 2 рассматривать как материальную точку.

2. На схемах 1, 8, 9, 11, 16, 17, 20 – 22 указаны внешние моменты М.





Числовые данные к варианту 1

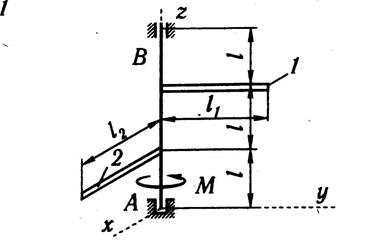

№ m1 l М, H*м t1 j0 w0, рад/с
кг м c град
1-1   0,50 0,9
1-2   0,55 1,1
1-3   0,65 1,3     2,5
1-4   0,70 1,5
1-5   0,75 1,8     4,5
1-6   0,60 1,0







Числовые данные к варианту 2



№ m1 l j1 j0 w0, рад/с
кг м град
2-1   0,30
2-2   0,40     1,5
2-3   0,45
2-4   0,60     2,5
2-5   0,70     1,0
2-6   0,50







Числовые данные к варианту 3



№ m1 l j1 j0 w0, рад/с
кг м град
3-1   0,50     4,5
3-2   0,55
3-3   0,60     5,5
3-4   0,75     4,5
3-5   0,80
3-6   0,80     6,3





Числовые данные к варианту 4



№ m1 l
кг м
4-1   0,60
4-2   0,70
4-3   0,75
4-4   1,0
4-5   1,2
4-6   0,80



.





Числовые данные к варианту 5



№ m1 m2 l
кг м
5-1     0,35
5-2     0,40
5-3     0,50
5-4     0,70
5-5     0,80
5-6   1,5 0,60





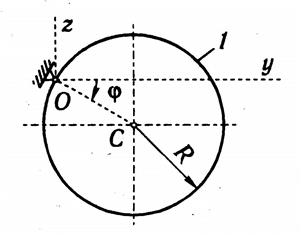

Числовые данные к варианту 6



№ m1 R j1 j0 w0, рад/с
кг м град
6-1   0,25
6-2   0,30     1,5
6-3   0,30
6-4   0,35
6-5   0,40     2,5
6-6   0,30





.



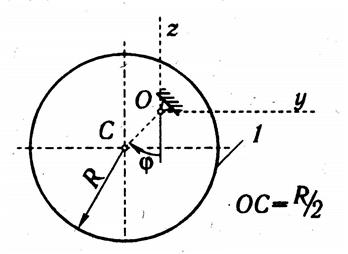

Числовые данные к варианту 7



№ m1 R j1 j0 w0, рад/с
кг м град
7-1   0,18
7-2   0,30
7-3   0,30
7-4   0,35
7-5   0,40
7-6   0,25     5,5





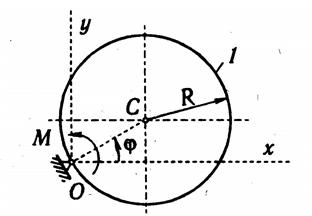

Числовые данные к варианту 8



№ m1 R М, H*м t1 j0 w0, рад/с
кг м c град
8-1   0,24 3,0
8-2   0,28 3,5
8-3   0,30 4,0 4,5   1,5
8-4   0,35 5,0 3,5
8-5   0,40 6,0     2,5
8-6   0,30 4,0









.

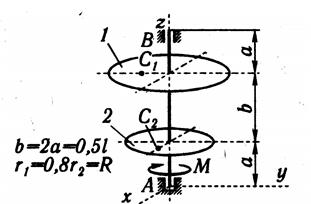

При координаты центров тяжести шкивов и : =0; = -0,1 см; = a + b; = 0,1 см; = 0; = a.

Числовые данные к варианту 9



№ m1 m2 l R М, H*м t1 w0, рад/с
кг м c
9-1     0,40 0,08 15-0,1t
9-2     0,50 0,12 20t
9-3     0,55 0,12 25t   2,5
9-4     0,60 0,15 15t
9-5     0,60 0,20 12t   1,5
9-6     0,50 0,10 20-0,1t



Числовые данные к варианту 10



№ m1 m2 l
кг м
10-1     0,20
10-2   3,5 0,25
10-3     0,28
10-4     0,32
10-5     0,35
10-6     0,25





При ось стержня 1 параллельна оси y, а ось стержня 2 параллельна оси x; , м

Числовые данные к варианту 11



№ m1 m2 l М, H*м t1 w0, рад/с
кг м c
11-1     0,25 4-0,4t   2,5
11-2     0,28
11-3     0,32     1,5
11-4     0,40 6-0,1t
11-5     0,40
11-6     0,30 5-0,1t



Числовые данные к варианту 12



№ m1 l w, (const) рад/с
кг м
12-1   0,35
12-2   0,45
12-3   0,48
12-4   0,50
12-5   0,55
12-6   0,40







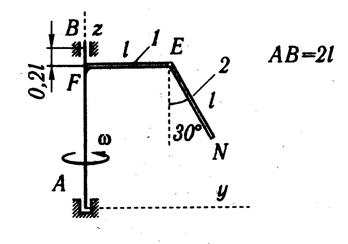

Числовые данные к варианту 13



№ m1 m2 l w, (const) рад/с
кг м
13-1     0,25
13-2     0,30
13-3     0,45
13-4     0,48
13-5     0,50
13-6     0,40



Числовые данные к варианту 14



№ m1 m2 l
кг м
14-1     0,30
14-2     0,35
14-3     0,40
14-4     0,45
14-5     0,50
14-6     0,40





.



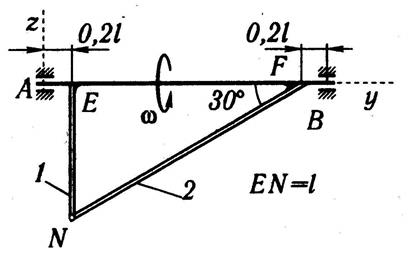

Числовые данные к варианту 15



№ m1 m2 l w, (const) рад/с
кг м
15-1     0,15
15-2     0,18
15-3     0,24
15-4     0,28
15-5     0,32
15-6     0,20





Числовые данные к варианту 16



№ m1 m2 R М, H*м
кг м
16-1     0,08
16-2     0,10
16-3     0,12
16-4     0,12
16-5     0,15
16-6     0,10





Радиус инерции ротора 2 двигателя 3 м

Числовые данные к варианту 17



№ m1 m2 l М, H*м
кг м
17-1     1,20
17-2     1,30
17-3     1,40
17-4     1,60
17-5     1,70
17-6     1,50





.

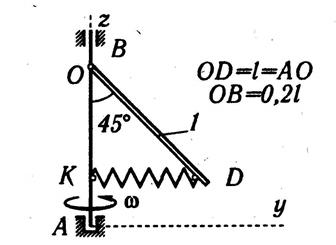

Числовые данные к варианту 18



№ m1 l w, (const) рад/с
кг м
18-1   0,28
18-2   0,32
18-3   0,35
18-4   0,45
18-5   0,50
18-6   0,40



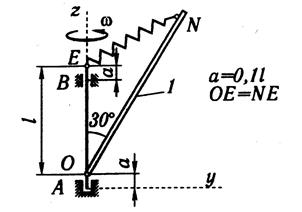

Числовые данные к варианту 19



№ m1 l w, (const) рад/с
кг м
19-1   0,45
19-2   0,50
19-3   0,55
19-4   0,48
19-5   0,70
19-6   0,60





Числовые данные к варианту 20



№ m1 R М, H*м t1 j0 w0, рад/с
кг м c град
20-1   0,24 2,0     1,5
20-2   0,28 3,0     2,5
20-3   0,36 3,5     3,0
20-4   0,35 4,0     2,0
20-5   0,45 5,0     1,5
20-6   0,30 3,0     2,0







Радиус инерции ротора 2 двигателя 3 м





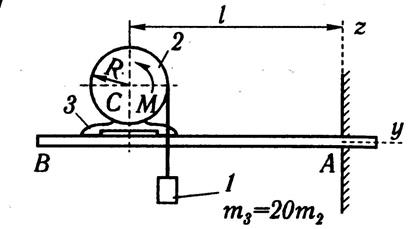

Числовые данные к варианту 21



№ m1 m2 l R М, H*м
кг м
21-1     0,80 0,14
21-2     0,85 0,13
21-3     0,90 0,15
21-4     1,00 0,16
21-5     1,40 0,17
21-6     1,20 0,15





Числовые данные к варианту 22



№ m1 m2 R М, H*м
кг м
22-1     0,15
22-2     0,16
22-3     0,18
22-4     0,22
22-5     0,25
22-6     0,20







Числовые данные к варианту 23



№ m1 l w, (const) рад/с
кг м
23-1   0,45
23-2   0,50
23-3   0,55
23-4   0,65
23-5   0,75
23-6   0,60



Числовые данные к варианту 24



№ m1 m2 l
кг м
24-1     0,30
24-2     0,35
24-3     0,40
24-4     0,45
24-5     0,55
24-6     0,50





Радиус инерции шкива 3 м

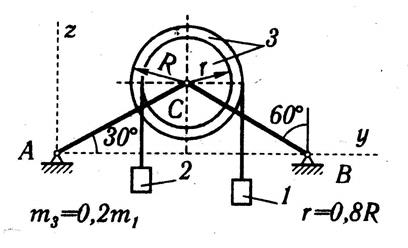

Числовые данные к варианту 25



№ m1 m2 R
кг м
25-1     0,21
25-2     0,19
25-3     0,22
25-4     0,20
25-5     0,21
25-6     0,20





Радиус инерции шкива 3 м

Числовые данные к варианту 26



№ m1 m2 l R
кг м
26-1     1,20 0,24
26-2     1,30 0,25
26-3     1,40 0,26
26-4     1,50 0,25
26-5     1,80 0,24
26-6     1,50 0,25



Радиус инерции шкива 3 м

Числовые данные к варианту 27



№ m1 m2 l R
кг м
27-1     0,80 0,18
27-2     0,85 0,20
27-3     0,90 0,22
27-4     1,10 0,20
27-5     1,25 0,24
27-6     1,20 0,20



Сила Р=1300 Н



Числовые данные к варианту 28



№ m1 m2
кг
28-1
28-2
28-3
28-4
28-5
28-6







Числовые данные к варианту 29

  № m1 m2 l
кг м
29-1     0,35
29-2     0,40
29-3     0,45
29-4     0,45
29-5     0,50
29-6     0,42



Числовые данные к варианту 30

№ m1 l w, (const) рад/с
кг м
30-1   0,40
30-2   0,45
30-3   0,50
30-4   0,60
30-5   0,70
30-6   0,60
