Задача С4







Тема: "Равновесие твердого тела, находящегося под действием произвольной пространственной системы сил"

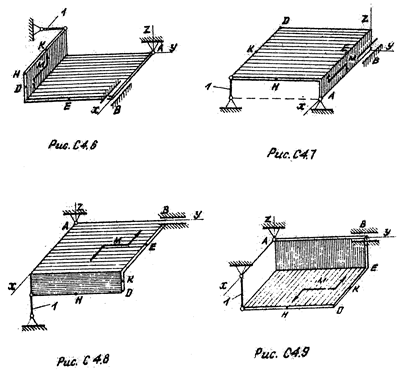

Две однородные прямоугольные тонкие плиты, сваренные под прямым углом друг к другу закреплены сферическим шарниром (или подпятником) в точке А, цилиндрическим шарниром (подшипником) в точке В и невесомым стержнем 1(рис. С40 - С4.7) или двумя подшипниками в точках А и В и двумя невесомыми стержнями 1 и 2 (рис. С4.8 - С4.9); все стержни прикреплены к плитам и к неподвижным опорам шарнирами.

Размеры плит в направлениях, параллельных координатным осям X, Y, Z равны соответственно:

- 2а, 3а и а (для рис. С4.0 - С4.4);

- 2а, 3а и 4а (для рис. С4.5 - С4.9).

При подсчетах принять а = 0,6 м.

Вес большей плиты Р1 = 3 кН, вес меньшей плиты Р2 = 2 кН. Каждая из плит расположена параллельно одной из координатных плоскостей.

На плиты действуют:

- пара сил, с моментом М = 4 кН·м, лежащая в плоскости одной из плит;

- две силы, величины которых, направления и точки приложения даны в таблице 4.

Точки приложения сил находятся в углах или в серединах сторон плит.

Определить реакции связей в точках А и В, а также:

- реакцию стержня1 (для рис. С4.0 - С4.7)

- или реакции стержней 1 и 2 (для рис. С4.8 - С4.9).








Таблица 4. Дополнительные данные для задачи С4.

прило-

жения

Силы   y   α1 F1 x   z F2 α2 x   z y α3   F3   у α4 F4x
Номер условия     F1=6 кН F2=8 кН F3=10 кН F4=12 кН
Точка α1 Точка прило- жения α2 Точка прило- жения α3 Точка прило- жения α4
  Е 60º Н 30º
  D 60º Е 30º
  К 60º Е 30º
  К 30º D 45º
  Е 30º D 60º
  Н 30º К 60º
  Н 60º D 30º
  Н 60º К
  D 30º К 60º
  D 90º Н 30º







.
