Судовые устройства и системы

Судовые устройства. Различаются общесудовые и специальные устройства. К общесудовым относятся: рулевое устройство, якорное устройство, швартовное устройство, буксирное устройство, леерное и др.

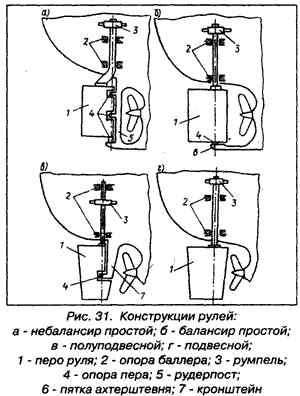

Рулевое устройство (рис. 32) предназначено для управления судном во время движения, обеспечивает поворотливость судна и его устойчивость на курсе. Составными частями рулевого устройства являются руль, румпель, штуртрос, пост управления и штурвал. Руль- состоит из пера руля (металлической пластины определенной формы) и баллера (стержня, к нижней части которого прикреплена пластина пера руля) (рис.31). Рули в зависимости от формы пера, способу соединения с корпусом и количеству опор пера делят на простые (многоопорные), полуподвесные(подвешены на баллере и опираются на корпус в одной точке) и подвесные (подвешены на баллере). По взаимоположению оси баллера и пера различают руль обыкновенный (ось баллера на передней кромке пера), балансирный (ось баллера расположена на некотором расстоянии от передней кромки руля, что снижает усилие при перекладке) и полубалансирные (полуподвесной балансирный). На моторных судах чаще всего применяют простые рули с подвешиванием на опорном подшипнике.

На большинстве маломерных судов для управления рулем применяется штуртросовая передачапри управлении рулем (рис, 32). К румпелю (одно, двуплечему рычагу или сектору жестко закрепленному в головной части баллера перпендикулярно к его оси) крепятся окончания тросов протянутых по бортам через систему роликов от барабана штурвала, расположенного на посту управления судном.

Если повернуть штурвал в какую-либо сторону, то один конец штуртроса будет наматываться на барабан, а второй соответственно сматываться. Наматывающийся на барабан конец штуртроса тянет за собою румпель и отклоняет его на тот или иной борт. Поскольку перо руля при помощи баллера соединяется с румпелем, то при отклонении последнего будет отклоняться и перо руля (в сторону, противоположную той, в которую отклонится румпель). Подвесным мотором управляют с помощью румпеля, являющегося составной частью мотора. Поворот румпеля в ту или иную сторону вызывает поворот судна, так как вместе с румпелем будет отклоняться и мотор.

При подвесных моторах повышенной мощности применение дистанционного управления и рулевых устройств настоятельно рекомендуется в целях безопасности.

Рулевое устройство при любых условиях плавания должно обеспечивать надежное управление судном и приводиться в действие одним человеком. К нему предъявляются следующие требования:

- угол перекладки должен составлять не менее 35° от диаметральной плоскости судна на каждый борт;

- штуртрос дистанционного управления при работе подвесного мотора должен обеспечивать свободное откидывание мотора или каждого мотора в отдельности при спаренной установке;

- запрещается использовать штуртросы с порванными каболками.
