Дыхательные аппараты отечественного производства

Дополнительные возможности:

***Подключение спасательного устройства (дополнительной маски с легочным автоматом) с помощью специального шланга с быстроразъемным замком.

*** Установка встроенной в маску гарнитуры связи.

*** Установка сварочного щитка на маску.

Гарантии и сервис:

Средний срок службы аппарата – не менее 10 лет. Гарантийный срок эксплуатации – 2 года. Производится регулярное (первые понедельник и вторник каждого месяца) обучение обслуживанию и ремонту дыхательных аппаратов. Обучение бесплатное. В случае необходимости производится обучение с выездом к заказчику. Сервисное обслуживание (ремонт) осуществляется в кратчайшие сроки, что обусловлено постоянным наличием на складе необходимых запасных частей, имеющейся производственной базой и высококлассными техническими специалистами.

1.1.1.1. Дыхательный аппарат АП – 98 – 7К исполнения №1

Дыхательный аппарат АП – 98 – 7К предназначен для индивидуальной защиты органов дыхания и зрения человека от вредных воздействий непригодной для дыхания газовой среды при тушении пожаров и ликвидации аварий, а также для использования со спасательным устройством при эвакуации пострадавшего в безопасное место.

Аппарат АП-98-7К отличается рядом особенностей:

+ легочный автомат создает избыточное давление в подмасочном пространстве.

+ в комплект аппарата АП-98-7К входит композитный баллон производства Великобритании или стальной баллон производства Германии (или России).

+ подвесная система аппарата рассчитана на самостоятельное надевание и снятие, а также на самостоятельную регулировку ремней.

+ аппарат комплектуется масками из натуральной или силиконовой резины с сетчатым или резиновым оголовьем.

+ контроль за давлением воздуха в баллоне осуществляется не только по манометру, но и при помощи звукового сигнального устройства.

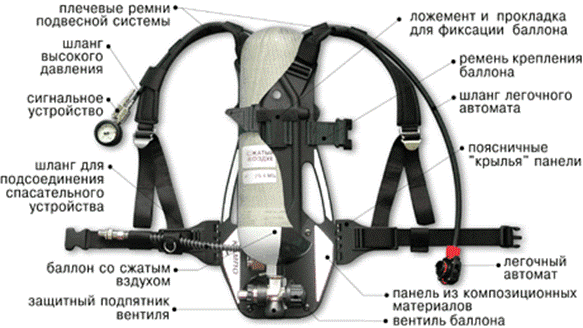

Элементы конструкции, отмеченные значками ***, входят в стандартную комплектацию соответствующих исполнений аппарата.

1. Подвесная система*** - включает подвесную панель, поясные и плечевые ремни, редуктор и сигнальное устройство с манометром.

а). Стандартная подвесная система, для всех исполнений аппарата***

б). Подмягченная подвесная система

2. Легочный автомат от аппарата АП-98-7К со шлангом, для всех исполнений аппарата***:

3. Маска «ПАНАСИЛ»***

- неопреновая с ременным оголовьем, для всех исполнений аппарата***

- неопреновая с сетчатым оголовьем

- силиконовая с ременным оголовьем

- силиконовая с сетчатым оголовьем

3. Баллон с вентилем***

4.1 Для исполнения №1 – баллон стальной 7,0 л / 300 кгс/см², масса баллона 9 кг

4.2 Для исполнения №2 – баллон металлокомпозитный 7,0 л /300 кгс/см², масса баллона 5,5 кг

4.3 Для исполнения №3 – баллон металлокомпозитный 6,8 л /300 кгс/см², масса баллона 3,9 кг

5. Дополнительное оборудование:

5.1 Спасательное устройство с комплектом проверочных заглушек

5.2 Шланг с быстроразъемным замком для подключения спасательного устройства

5.3 Манометр

5.4 Чехол защитный для металлокомпозитного баллона 9 л

5.5 Механизм защиты вентиля от непроизвольного запирания

5.6 Индикатор ИР – 2

5.7 Диск проверочный ДП

5.8 Щиток сварочный

5.9 Отвертка монтажная

5.10 Смазка ВНИИ НП – 282, 150 гр.

Примечание:

1. Аппарат работоспособен при давлении воздуха в баллоне (баллонах) от 29,4 до1,0 МПа (от 300 до 10 кгс/см²).

2. В подмасочном пространстве лицевой части аппарата в процессе дыхания поддерживается избыточное давление при легочной вентиляции до 85 л/мин и диапазоне температур окружающей среды от –40 до +60⁰С.

3. Избыточное давление в подмасочном пространстве – (250 ± 100) Па [(25 ± 10) мм вод. ст.] при нулевом расходе воздуха.

4. Объемная доля двуокиси углерода во вдыхаемой смеси – не белее 1,5%.

5. Время защитного действия аппарата при легочной вентиляции 30 л/мин (работа средней тяжести) указана в таблице.

6. Сопротивление дыханию на выдохе в течение всего времени защитного действия аппарата и легочной вентиляции 30 л/мин (работа средней тяжести) не превышает:

- 350 Па (35 мм вод. ст.) при температуре окружающей среды +25⁰С;

- 500 Па (50 мм вод. ст.) при температуре окружающей среды –40⁰С.

7. Расход воздуха при работе устройства дополнительной подачи (байпаса) – не менее 70 л/мин в диапазоне давлений от максимального рабочего до 2 МПа (20 кгс/см²).

8. Сопротивление дыханию спасательного устройства на вдохе и выдохе при легочной вентиляции 30 л/мин не превышает 350 Па (35 мм вод. ст.).

9. Клапан легочного автомата спасательного устройства открывается при разрежении от 50 до 350 Па (от 5 до 35 мм вод. ст.) при расходе 10 л/мин.

10. Системы высокого и редуцированного давления аппарата герметичны, при этом после закрытия вентиля баллона падение давления не превышает 2,0 МПа (20 кгс/см²) в минуту.

11. Системы высокого и редуцированного давления аппарата с подключенным спасательным устройством герметичны, при этом после закрытия вентиля баллона (вентилей баллонов) падение давления не превышает 1,0 МПа (10 кгс/см²) в минуту.

12. Воздуховодная система аппарата с подключенным спасательным устройством герметична, при этом вакуумметрического и избыточного давления 800 Па (80 мм вод. ст.) изменение давления в ней не превышает 50 Па (5 мм вод. ст.) в минуту.

13. Сигнальное устройство срабатывает при падении давления в баллоне до (5,5 ± 0,5) МПа [(55 ± 5,5) кгс/см²)], при этом сигнал звучит не менее 60 с в диапазоне рабочих температур.

14. Уровень звука сигнального устройства при замере непосредственно у источника звука – не менее 90 дБА. При этом частотная характеристика звука, создаваемая сигнальным устройством, находится в пределах 800... 4000 Гц.

15. Расход воздуха на работу сигнального устройства – не более 5 л/мин.

16. Вентиль баллона герметичен в открытом и закрытом положениях при всех значениях давления в баллоне.

17. Вентиль работоспособен в течение не менее 3000 циклов открываний и закрываний.

18. Давлений на выходе редуктора (без расхода) составляет 0,55 – 1,10 МПа (5,5 – 11,0 кгс/см²).

19. Предохранительный клапан редуктора открывается при давлении на выходе редуктора не более 2,2 МПа (22 кгс/см²).

20. Баллон аппарата выдерживает не менее 5000 циклов нагружений (заправок) между нулевым и рабочим давлением.

21. Срок преосвидетельствования баллонов аппарата составляет:

- 3 года для металлокомпозитных баллонов;

- 5 лет для стального баллона ГНПП «СПЛАВ»;

- 6 лет (первичное), 5 лет – последующие для стального баллона фирмы «FABER».

22. Срок службы баллонов аппарата составляет:

- 16 лет для стального «FABER»;

- 11 лет для стального ГНПП «СПЛАВ»;

- 10 лет для металлокомпозитного ЗАО НПП «Маштест»;

- 15 лет для металлокомпозитных «LUXFER LCX».

23. Средний срок службы аппарата – 10 лет.

24. Масса снаряженного аппарата без спасательного устройства не превышает значений указанных в таблице.

25. Масса маски не превышает 0,7 кг.

26. Аппарат по виду климатического исполнения относится к исполнению У категории размещения 1 по ГОСТ 15150, но рассчитан на применение при температуре окружающей среды от –40 до +60⁰С, относительной влажности до 100%, атмосферном давлении от 84 до133 кПа (от 630 до 997,5 мм рт. ст.).

27. Аппарат устойчив к воздействию водных растворов поверхностно-активных веществ (ПАВ).

28. Маска, легочный автомат и спасательное устройство устойчивы к дезинфицирующим средствам, используемым при санитарной обработке:

- спирту этиловому ректификованному ГОСТ 5262;

- водным растворам: перекиси водорода (6%), хлорамина (1%), борной кислоты (8%), марганцовокислого калия (0,5%).

1.1.1.2. Дыхательный аппарат АП – 98 – 7К исполнения №2

Дыхательный аппарат АП – 98 – 7К предназначен для индивидуальной защиты органов дыхания и зрения человека от вредных воздействий непригодной для дыхания газовой среды при тушении пожаров и ликвидации аварий, а также для использования со спасательным устройством при эвакуации пострадавшего в безопасное место.

Аппарат АП-98-7К отличается рядом особенностей:

+ легочный автомат создает избыточное давление в подмасочном пространстве.

+ в комплект аппарата АП-98-7К входит композитный баллон производства Великобритании или стальной баллон производства Германии (или России).

+ подвесная система аппарата рассчитана на самостоятельное надевание и снятие, а также на самостоятельную регулировку ремней.

+ аппарат комплектуется масками из натуральной или силиконовой резины с сетчатым или резиновым оголовьем.

+ контроль за давлением воздуха в баллоне осуществляется не только по манометру, но и при помощи звукового сигнального устройства.

Элементы конструкции, отмеченные значками ***, входят в стандартную комплектацию соответствующих исполнений аппарата.

1. Подвесная система*** - включает подвесную панель, поясные и плечевые ремни, редуктор и сигнальное устройство с манометром.

а). Стандартная подвесная система, для всех исполнений аппарата***

б). Подмягченная подвесная система

2 Легочный автомат от аппарата АП-98-7К со шлангом, для всех исполнений аппарата***:

3. Маска «ПАНАСИЛ»***

- неопреновая с ременным оголовьем, для всех исполнений аппарата***

- неопреновая с сетчатым оголовьем

- силиконовая с ременным оголовьем

- силиконовая с сетчатым оголовьем

4. Баллон с вентилем***

4.1 Для исполнения №1 – баллон стальной 7,0 л / 300 кгс/см², масса баллона 9 кг

4.2 Для исполнения №2 – баллон металлокомпозитный 7,0 л /300 кгс/см², масса баллона 5,5 кг

4.3 Для исполнения №3 – баллон металлокомпозитный 6,8 л /300 кгс/см², масса баллона 3,9 кг

5. Дополнительное оборудование:

5.1 Спасательное устройство с комплектом проверочных заглушек

5.2 Шланг с быстроразъемным замком для подключения спасательного устройства

5.3 Манометр

5.4 Чехол защитный для металлокомпозитного баллона 9 л

5.5 Механизм защиты вентиля от непроизвольного запирания

5.6 Индикатор ИР – 2

5.7 Диск проверочный ДП

5.8 Щиток сварочный

5.9 Отвертка монтажная

5.10 Смазка ВНИИ НП – 282, 150 гр.

Примечание:

1. Аппарат работоспособен при давлении воздуха в баллоне (баллонах) от 29,4 до 1,0 МПа (от 300 до 10 кгс/см²).

2. В подмасочном пространстве лицевой части аппарата в процессе дыхания поддерживается избыточное давление при легочной вентиляции до 85 л/мин и диапазоне температур окружающей среды от –40 до +60⁰С.

3. Избыточное давление в подмасочном пространстве – (250 ± 100) Па [(25 ± 10) мм вод. ст.] при нулевом расходе воздуха.

4. Объемная доля двуокиси углерода во вдыхаемой смеси – не белее 1,5%.

5. Время защитного действия аппарата при легочной вентиляции 30 л/мин (работа средней тяжести) указана в таблице.

6. Сопротивление дыханию на выдохе в течение всего времени защитного действия аппарата и легочной вентиляции 30 л/мин (работа средней тяжести) не превышает:

- 350 Па (35 мм вод. ст.) при температуре окружающей среды +25⁰С;

- 500 Па (50 мм вод. ст.) при температуре окружающей среды –40⁰С.

7. Расход воздуха при работе устройства дополнительной подачи (байпаса) – не менее 70 л/мин в диапазоне давлений от максимального рабочего до 2 МПа (20 кгс/см²).

8. Сопротивление дыханию спасательного устройства на вдохе и выдохе при легочной вентиляции 30 л/мин не превышает 350 Па (35 мм вод. ст.).

9. Клапан легочного автомата спасательного устройства открывается при разрежении от 50 до 350 Па (от 5 до 35 мм вод. ст.) при расходе 10 л/мин.

10. Системы высокого и редуцированного давления аппарата герметичны, при этом после закрытия вентиля баллона падение давления не превышает 2,0 МПа (20 кгс/см²) в минуту.

11. Системы высокого и редуцированного давления аппарата с подключенным спасательным устройством герметичны, при этом после закрытия вентиля баллона (вентилей баллонов) падение давления не превышает 1,0 МПа (10 кгс/см²) в минуту.

12. Воздуховодная система аппарата с подключенным спасательным устройством герметична, при этом вакуумметрического и избыточного давления 800 Па (80 мм вод. ст.) изменение давления в ней не превышает 50 Па (5 мм вод. ст.) в минуту.

13. Сигнальное устройство срабатывает при падении давления в баллоне до (5,5 ± 0,5) МПа [(55 ± 5,5) кгс/см²)], при этом сигнал звучит не менее 60 с в диапазоне рабочих температур.

14. Уровень звука сигнального устройства при замере непосредственно у источника звука – не менее 90 дБА. При этом частотная характеристика звука, создаваемая сигнальным устройством, находится в пределах 800... 4000 Гц.

15. Расход воздуха на работу сигнального устройства – не более 5 л/мин.

16. Вентиль баллона герметичен в открытом и закрытом положениях при всех значениях давления в баллоне.

17. Вентиль работоспособен в течение не менее 3000 циклов открываний и закрываний.

18. Давлений на выходе редуктора (без расхода) составляет 0,55 – 1,10 МПа (5,5 – 11,0 кгс/см²).

19. Предохранительный клапан редуктора открывается при давлении на выходе редуктора не более 2,2 МПа (22 кгс/см²).

20. Баллон аппарата выдерживает не менее 5000 циклов нагружений (заправок) между нулевым и рабочим давлением.

21. Срок преосвидетельствования баллонов аппарата составляет:

- 3 года для металлокомпозитных баллонов;

- 5 лет для стального баллона ГНПП «СПЛАВ»;

- 6 лет (первичное), 5 лет – последующие для стального баллона фирмы «FABER».

22. Срок службы баллонов аппарата составляет:

- 16 лет для стального «FABER»;

- 11 лет для стального ГНПП «СПЛАВ»;

- 10 лет для металлокомпозитного ЗАО НПП «Маштест»;

- 15 лет для металлокомпозитных «LUXFER LCX».

23. Средний срок службы аппарата – 10 лет.

24. Масса снаряженного аппарата без спасательного устройства не превышает значений указанных в таблице.

25. Масса маски не превышает 0,7 кг.

26. Аппарат по виду климатического исполнения относится к исполнению У категории размещения 1 по ГОСТ 15150, но рассчитан на применение при температуре окружающей среды от –40 до +60⁰С, относительной влажности до 100%, атмосферном давлении от 84 до133 кПа (от 630 до 997,5 мм рт. ст.).

27. Аппарат устойчив к воздействию водных растворов поверхностно-активных веществ (ПАВ).

28. Маска, легочный автомат и спасательное устройство устойчивы к дезинфицирующим средствам, используемым при санитарной обработке:

- спирту этиловому ректификованному ГОСТ 5262;

- водным растворам: перекиси водорода (6%), хлорамина (1%), борной кислоты (8%), марганцовокислого калия (0,5%).

1.1.1.3. Дыхательный аппарат АП – 98 – 7К исполнения №3

Дыхательный аппарат АП – 98 – 7К предназначен для индивидуальной защиты органов дыхания и зрения человека от вредных воздействий непригодной для дыхания газовой среды при тушении пожаров и ликвидации аварий, а также для использования со спасательным устройством при эвакуации пострадавшего в безопасное место.

Аппарат АП-98-7К отличается рядом особенностей:

+ легочный автомат создает избыточное давление в подмасочном пространстве.

+ в комплект аппарата АП-98-7К входит композитный баллон производства Великобритании или стальной баллон производства Германии (или России).

+ подвесная система аппарата рассчитана на самостоятельное надевание и снятие, а также на самостоятельную регулировку ремней.

+ аппарат комплектуется масками из натуральной или силиконовой резины с сетчатым или резиновым оголовьем.

+ контроль за давлением воздуха в баллоне осуществляется не только по манометру, но и при помощи звукового сигнального устройства.

Элементы конструкции, отмеченные значками ***, входят в стандартную комплектацию соответствующих исполнений аппарата.

1. Подвесная система*** - включает подвесную панель, поясные и плечевые ремни, редуктор и сигнальное устройство с манометром.

а). Стандартная подвесная система, для всех исполнений аппарата***

б). Подмягченная подвесная система

2. Легочный автомат от аппарата АП-98-7К со шлангом, для всех исполнений аппарата***:

3. Маска «ПАНАСИЛ»***

- неопреновая с ременным оголовьем, для всех исполнений аппарата***

- неопреновая с сетчатым оголовьем

- силиконовая с ременным оголовьем

- силиконовая с сетчатым оголовьем

4. Баллон с вентилем***

4.1 Для исполнения №1 – баллон стальной 7,0 л / 300 кгс/см², масса баллона 9 кг

4.2 Для исполнения №2 – баллон металлокомпозитный 7,0 л /300 кгс/см², масса баллона 5,5 кг

4.3 Для исполнения №2 – баллон металлокомпозитный 6,8 л /300 кгс/см², масса баллона 3,9 кг

5. Дополнительное оборудование:

5.1 Спасательное устройство с комплектом проверочных заглушек

5.2 Шланг с быстроразъемным замком для подключения спасательного устройства

5.3 Манометр

5.4 Чехол защитный для металлокомпозитного баллона 9 л

5.5 Механизм защиты вентиля от непроизвольного запирания

5.6 Индикатор ИР – 2

5.7 Диск проверочный ДП

5.8 Щиток сварочный

5.9 Отвертка монтажная

5.10 Смазка ВНИИ НП – 282, 150 гр.

Примечание:

1. Аппарат работоспособен при давлении воздуха в баллоне (баллонах) от 29,4 до 1,0 МПа (от 300 до 10 кгс/см²).

2. В подмасочном пространстве лицевой части аппарата в процессе дыхания поддерживается избыточное давление при легочной вентиляции до 85 л/мин и диапазоне температур окружающей среды от –40 до +60⁰С.

3. Избыточное давление в подмасочном пространстве – (250 ± 100) Па [(25 ± 10) мм вод. ст.] при нулевом расходе воздуха.

4. Объемная доля двуокиси углерода во вдыхаемой смеси – не белее 1,5%.

5. Время защитного действия аппарата при легочной вентиляции 30 л/мин (работа средней тяжести) указана в таблице.

6. Сопротивление дыханию на выдохе в течение всего времени защитного действия аппарата и легочной вентиляции 30 л/мин (работа средней тяжести) не превышает:

- 350 Па (35 мм вод. ст.) при температуре окружающей среды +25⁰С;

- 500 Па (50 мм вод. ст.) при температуре окружающей среды –40⁰С.

7. Расход воздуха при работе устройства дополнительной подачи (байпаса) – не менее 70 л/мин в диапазоне давлений от максимального рабочего до 2 МПа (20 кгс/см²).

8. Сопротивление дыханию спасательного устройства на вдохе и выдохе при легочной вентиляции 30 л/мин не превышает 350 Па (35 мм вод. ст.).

9. Клапан легочного автомата спасательного устройства открывается при разрежении от 50 до 350 Па (от 5 до 35 мм вод. ст.) при расходе 10 л/мин.

10. Системы высокого и редуцированного давления аппарата герметичны, при этом после закрытия вентиля баллона падение давления не превышает 2,0 МПа (20 кгс/см²) в минуту.

11. Системы высокого и редуцированного давления аппарата с подключенным спасательным устройством герметичны, при этом после закрытия вентиля баллона (вентилей баллонов) падение давления не превышает 1,0 МПа (10 кгс/см²) в минуту.

12. Воздуховодная система аппарата с подключенным спасательным устройством герметична, при этом вакуумметрического и избыточного давления 800 Па (80 мм вод. ст.) изменение давления в ней не превышает 50 Па (5 мм вод. ст.) в минуту.

13. Сигнальное устройство срабатывает при падении давления в баллоне до (5,5 ± 0,5) МПа [(55 ± 5,5) кгс/см²)], при этом сигнал звучит не менее 60 с в диапазоне рабочих температур.

14. Уровень звука сигнального устройства при замере непосредственно у источника звука – не менее 90 дБА. При этом частотная характеристика звука, создаваемая сигнальным устройством, находится в пределах 800... 4000 Гц.

15. Расход воздуха на работу сигнального устройства – не более 5 л/мин.

16. Вентиль баллона герметичен в открытом и закрытом положениях при всех значениях давления в баллоне.

17. Вентиль работоспособен в течение не менее 3000 циклов открываний и закрываний.

18. Давлений на выходе редуктора (без расхода) составляет 0,55 – 1,10 МПа (5,5 – 11,0 кгс/см²).

19. Предохранительный клапан редуктора открывается при давлении на выходе редуктора не более 2,2 МПа (22 кгс/см²).

20. Баллон аппарата выдерживает не менее 5000 циклов нагружений (заправок) между нулевым и рабочим давлением.

21. Срок преосвидетельствования баллонов аппарата составляет:

- 3 года для металлокомпозитных баллонов;

- 5 лет для стального баллона ГНПП «СПЛАВ»;

- 6 лет (первичное), 5 лет – последующие для стального баллона фирмы «FABER».

22. Срок службы баллонов аппарата составляет:

- 16 лет для стального «FABER»;

- 11 лет для стального ГНПП «СПЛАВ»;

- 10 лет для металлокомпозитного ЗАО НПП «Маштест»;

- 15 лет для металлокомпозитных «LUXFER LCX».

23. Средний срок службы аппарата – 10 лет.

24. Масса снаряженного аппарата без спасательного устройства не превышает значений указанных в таблице.

25. Масса маски не превышает 0,7 кг.

26. Аппарат по виду климатического исполнения относится к исполнению У категории размещения 1 по ГОСТ 15150, но рассчитан на применение при температуре окружающей среды от –40 до +60⁰С, относительной влажности до 100%, атмосферном давлении от 84 до133 кПа (от 630 до 997,5 мм рт. ст.).

27. Аппарат устойчив к воздействию водных растворов поверхностно-активных веществ (ПАВ).

28. Маска, легочный автомат и спасательное устройство устойчивы к дезинфицирующим средствам, используемым при санитарной обработке:

- спирту этиловому ректификованному ГОСТ 5262;

- водным растворам: перекиси водорода (6%), хлорамина (1%), борной кислоты (8%), марганцовокислого калия (0,5%).
