Вертикальные двухтрубные системы водяного отопления

Выполняются с верхней и нижней разводками трубопроводов (рис. 19).

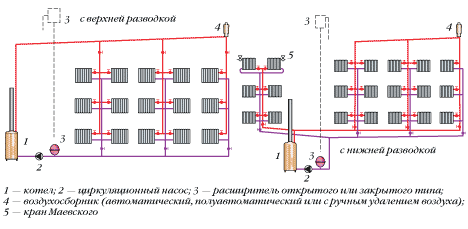

рис. 12. Схемы двухтрубных систем отопления с насосной циркуляцией воды с верхней и нижней разводкой подающего трубопровода

Примечание: на рисунке, иллюстрирующем циркуляцию с нижней разводкой, изображены два варианта циркуляционных колец и два варианта подключения радиаторов (на левом стояке)

В двухтрубных системах с верхней разводкой каждый нагревательный прибор обслуживается подающим и обратным трубопроводами. Если не учитывать охлаждение воды в трубах, то можно считать, что во все нагревательные приборы вода поступает с одинаковой температурой.

В двухтрубных системах отопления с нижней разводкой подающую и обратную магистрали прокладывают в подвальной части здания или в специальных каналах, сделанных в полу первого этажа. В этих системах теплоноситель поступает в нагревательные приборы не сверху вниз, как в системах с верхней разводкой подающей магистрали, а снизу вверх. В остальном система работает по тому же принципу, что и при верхней разводке подающей магистрали. Воздух из системы с нижней разводкой подающей магистрали удаляется посредством воздушной линии, присоединяемой к стоякам и отводящей воздух к воздухосборнику или через воздушные краны. Для регулирования теплоотдачи приборов в двухтрубных системах на подводках к нагревательным приборам устанавливают краны двойной регулировки. На подающих и обратных стояках в местах присоединения их к магистральным линиям устанавливают краны для отключения стояков на случай ремонта. Расширительный бачок так же, как и в системе с верхней разводкой, присоединяют к обратной магистрали перед насосом.

Двухтрубные системы отопления с нижней разводкой в сравнении с системами с верхней разводкой имеют следующие преимущества: сокращается количество трубопроводов, проходящих в неотапливаемых помещениях, следовательно, уменьшаются непроизводительные потери тепла; в процессе обслуживания системы отключение отдельных стояков на случай аварии более удобно, так как краны на подающем и обратном стояках расположены в одном месте.
