Мультиплексоры серии ENE 6020, ENE 6055, ENE 6041, ENE 6058 ао ЭЗАН
Экспериментальный завод научного приборостроения АН выпускает серию мультиплексоров для формирования вторичного, третичного и четвертичного цифровых потоков.
Мультиплексор ENE 6020 служит для формирования ВЦП из четырех ПЦП.
Мультиплексор ENE 6058 предназначен для объединения- разделения шестнадцати ПЦП в третичный ЦП.
Мультиплексор ENE 6055 предназначен для формирования третичного цифрового потока из:
-шестнадцати ПЦП;
-двенадцати ПЦП и одного ВЦП;
-восьми ПЦП и двух ВЦП;
-четырех ПЦП и трех ВЦП;
-четырех ВЦП.
Мультиплексор ENE 6041 предназначен для формирования четверичного цифрового потока из четырех ТЦП.
В таблице 4.3 приведены технические характеристики мультиплексоров ЭЗАН.
Таблица 4.3 -Основные технические данные мультиплексоров ЭЗАН
Мультиплексор
| ENE 6020
| ENE 6055
| ENE 6058
| ENE 6041
| Интерфейс
| Согласно рекомендации МСЭ- TG.703
| Согласно рекомендации МСЭ- Т G.703
| Согласно рекомендации МСЭ- TG.703
| Согласно рекомендации МСЭ-Т G. 703
| Скорость передачи на входе
| 2048 кбит/с
| 2048 кбит/с
или 8448 кбит/с
| 2048 кбит/с
| 34368 кбит/с
| Количество входных потоков
|
| Комбинации: 16x2048 кбит/с
или 4x8448 кбит/с
|
|
| Скорость передачи на выходе
| 8 448кбит/с
| 34368кбит/с
| 34368кбит/с
| 139264кбит/с
| Количество каналов в
мультиплексированном
потоке
|
|
|
|
| Код входного сигнала
| HDB-3
| HDB-3
| HDB-3
| HDB-3
| Код выходного сигнала
| HDB-3
| HDB-3
| HDB-3
| CMI
| Питание
| -36 В ÷ -72 В или -21 В ÷ -29 В
| Потребление электроэнергии., на мультиплексор
| 4.5 Вт
| 8.7 Вт
| 5 Вт
| 9Вт
|
Мультиплексоры ЭЗАН имеют оптические линейные терминалы FD 2250, FD 3250 и FD 4250, технические параметры которых приведены в таблице 4.4
Таблица 4.4 - Технические характеристики оптических линейных терминалов
Оптический терминал
| FD 2250
| FD 3250
| FD 4250
| Скорость передачи электрического сигнала
| 8 448 кбит/с
| 34 368 кбит/с
| 133 264 кбит/с
| Код
| HDB-3
| HDB-3
| CMI
| Амплитуда импульса
| 2,37 В
| 1,0 В
| 1.3 В
| Выходное сопротивление
| 75 Ом
| 75 Ом
| 75 Ом
| Потери в соединительных кабелях
| 6 дБ
на частоте 4224 кГц
| 12 дБ на частоте 17184 кГц
| 12 дБ на частоте 70000 кГц
| Скорость передачи в пинии
| 8448 кбит/с
| 42 664 кбит/с
| 168 443 кбит/с
| Код в линии
| CMI
| 5В6В
| 5В6В
| Коэффициент достоверности
|
|
|
| 1ип кабеля
| одномодовый
| одномодовый
| одномодовый
| Длина волны
| 1,31мкм
| 1,31мкм
| 1,31мкм или 1,55мкм
| Источник оптической анергии
| Лазерный диод FP-DC-PBH
| Лазерный диод FP-DC-PBH
| Лазерный диод FP-DC-PBH
| Приемник оптической энергии
| Лавинный фотодиод типа GE-APD
| Лавинный фотодиод типа GE-APD
| Лавинный фотодиод типа GE-APD
| Тип оптического соединителя
| D4-PC
| D4-PC
| D4-PC
| Допустимые потери
| 33,5 дБ (19,5 дБ при излучателе низкой энергии)
| См. таблицу 3.3
| См. таблицу 3.4
| 4.4 МУЛЬТИПЛЕКСОРЫ НПП «РОТЕК»
Научно-производственное предприятие «РОТЕК» выпускает семейство мультиплексоров с входным электрическим интерфейсом и выходным оптическим типа: Т-31, Т-41, Т-51, Т-61, Т-34, Т-316, функциональные схемы, которых приведены на рисунках 4.1 рис.4.6, а модели передачи цифровых потоков ПЦП, ВЦП, ТЦП и ЧЦП приведены в таблице 4.5.

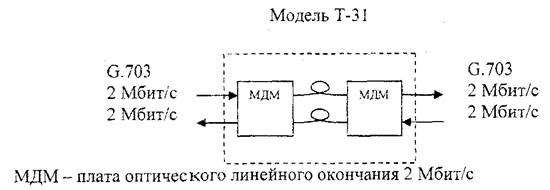

Рисунок 4.1- Модель Т-31

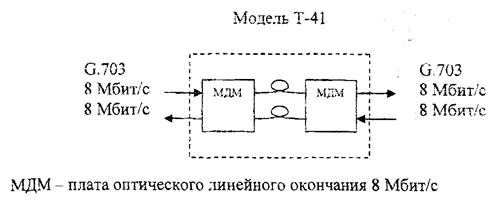

Рисунок 4.2- Модель Т-41
Рисунок 4.3- Модель Т-51
Рисунок 4.4 - Модель Т-61
Рисунок 4.5 - Модель Т-34
Рисунок 4.6 - Модель Т-316
Таблица 4.5- Модели для передачи цифровых потоков Е1, Е2, ЕЗ и Е4
Модели для передачи от 1 до 4 потоков цифровых сигналов со скоростью 2.048 Мбит/с
| Модели для передачи 1 или 2 потоков цифровых сигналов со скоростью 8, 448 Мбит/с
| Модель
| Передаваемые сигналы
| Модель
| Передаваемые сигналы
| Т-31
| 1 поток х2 Мбит/с
| Т-41
| 1 поток х8 Мбит/с
| Т-31Р
| 1 поток х2 Мбит/с (резервный оптический тракт)
| Т-41Р
| 1 поток х8 Мбит/с (резервный оптический тракт)
| Т-31 с
| 1 поток х2 Мбит/с + служебный канал
| Т-41 С
| 1 поток х8 Мбит/с + служебный канал
| Т-32
| 2 потока х2 Мбит/с
| Т-42
| 2 потока х8 Мбит/с
| Т-32С
| 2 потока х2 Мбит/с + служебный канал
| Т-42С
| 2 потока х8 Мбит/с + служебный канал
| Т-34
| 4 потока х2 Мбит/с
|
|
| Т-34С
| 4 потока х2 Мбит/с + служебный канал
|
|
| Модели для передачи 1 потока цифровых сигналов со скоростью 34.368 Мбит/с
| Модель для передачи 1 потока цифровых сигналов со скоростью 139.264 Мбит/с
| Модель
| Передаваемые сигналы
| Модель
| Передаваемые сигналы
| Т-51
| 1 поток х34 Мбит/с
| Т-61
| 1 поток х139 Мбит/с
| Т-51С
| 1 поток х34 Мбит/с + служебный канал
|
|
| | | | | | |
|
