Включение и выключение механизма поперечной подачи суппорта

5.1. Для включения механизма суппорта на прямую поперечную по­дачу (рис. 12) нужно повернуть рукоятку 3 из среднего положения I в поло­жение IV. Поперечные салазки суппорта должны перемещаться к оси центров станка. При подходе поперечных салазок к концу направляющих каретки на расстоянии 50...80 мм немедленно приступить к выполнению следующего приёма

5.2. Включение механизма суппорта на обратную поперечную пода­чу необходимо осуществить поворотом рукоятки 3 из среднего положения I в положение V (рис. 13). Поперечные салазки должны перемещаться от оси центров станка.

Чтобы выключить механизм подачи суппорта, нужно рукоятку 3 повер­нуть из положения V в среднее положение I. По окончании упражнения отключить электродвигатель от электросети

1. Установка закрепление в трехкулачковом самоцентрирующем патроне заготовок диаметром 40...50 мм и длиной 50...70 мм

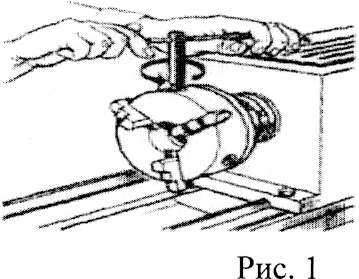

1.1. Подключить электродвигатель к электросети. Обеими руками вращая равномерно против часовой стрелки патронный ключ, развести кулачки на величину, несколько превышающую диаметр закрепляемой заготовки (рис. 1).

1.2. Правой рукой нужно взять и вставить заготовку (рис. 2) в патрон, а левой рукой вращать патронный ключ по часовой стрелке до захвата заготовки кулачками. Вращая патронный ключ по часовой стрелке, предварительно закрепить заготовку в патроне. За­готовка должна входить в кулачки патрона не менее чем на 20...30 мм. Если при закреплении заготовки прямые кулачки выходят из па­зов корпуса патрона более чем на 1/4 своей длины, применять об­ратные кулачки.

1.3. Для выверки положения заготовки в патроне необходимо включить механизм шпинделя на прямое вращение. Взять в правую руку кусочек мела 3(рис. 3) и опереться кистью левой руки на станину. Подвести мел к торцу вращающейся заготовки 1 до образования меловой риски 2. Выключить шпиндель станка. Если меловая риска прочерчена

не по всей поверхности торца заготовки, то лёгкими ударами молотка 3 (рис. 4) по меловой риске 2 несколько сместить заготовку 1. Выверка положения заготовки производится таким способом до тех пор, пока на торце не получится сплошная меловая риска. Перед обработкой детали нужно окончательно закрепить заготовку так, чтобы в закреплении участвовали не только руки, но и корпус тела. В работе применять безопасный патронный ключ.
