Исследовательская стадия проектирования продукта

Комплекс работ по конструированию нового продукта обычно включает три относительно самостоятельные стадии ОКР:

• подготовительную,

• разработку проектной документации,

• разработку рабочей документации.

На подготовительной стадии конструирования нового продукта обосновывается необходимость его создания и согласовывается состав его основных технико-экономических параметров. На этой стадии изучается рыночная ситуация, проводятся маркетинговые исследования, анализируется и прогнозируется спрос на новый продукт, устанавливаются технологические ограничения на условия производства нового продукта. Результаты расчетов и согласований отражаются в утверждаемом техническом задании (ТЗ) на разработку. Этот важнейший документ содержит наиболее существенные характеристики проектируемого продукта, детализируемые по следующим аспектам: состав изделия и требования к его комплектации, показатели назначения, требования к надежности, безопасности, технологичности, унификации и т. п. На подготовительной стадии осуществляется регламентация процесса выполнения проекта: определение состава этапов и работ, последовательности и календарных сроков их выполнения, установление состава исполнителей и распределение заданий между ними, выявление контрагентов и планирование кооперации. Планирование и организация работ по проекту включает определение организационной формы проведения работ (самостоятельно или сторонней организацией), формирование рабочих групп, составление календарных графиков работ по проекту, расчет потребных ресурсов и их обеспечение и т. п.

Разработка проектной документации предусматривает выполнение комплекса работ, определяющих концептуальные решения по новому продукту: выбор принципа действия, общую компоновку продукта, требования к составу узлов и функциональных блоков, инженерный и стоимостной анализ функциональной структуры продукта, проведение экспериментальных работ и испытаний отдельных узлов и компоновочных решений и т. п. Эта стадия проектирования продукта включает выполнение этапов разработки технического предложения, эскизного проекта и технического проекта. Завершение каждого из перечисленных этапов сопровождается, как правило, подготовкой соответствующей Проектной документации, проведением согласований с заказчиком по достигнутым промежуточным результатам.

Разработка рабочей документации завершает проектирование нового продукта. На этой стадии осуществляется подготовка комплекса конструкторской документации, необходимой для материального воплощения проектируемого изделия. Рабочий проект предусматривает наиболее полную детализацию разрабатываемой конструкции, обеспечивающую возможность изготовления, контроля и приемки отдельных деталей и узлов, а также сборки, испытания и эксплуатации продукта у потребителя. Рабочая документация включает подготовку рабочих чертежей деталей, сборочных единиц и узлов изделия, производственной и эксплуатационной документации (паспорт изделия, описание для пользователя, инструкция по эксплуатации, документы сервисного обслуживания, гарантийная документация и пр.). При проведении инженерных расчетов обосновывается выбор системы допусков, проверяются размерные цепи, оптические, механические, электрические и прочие параметры, характеристики отдельных деталей и узлов. На этой стадии, среди прочей документации, составляются сводные спецификации деталей и узлов проектируемого изделия, необходимые для организации его производства, осуществляется кодирование конструктивных элементов нового продукта и конструкторской документации.

Спецификации составляются в виде специальных ведомостей деталей и узлов изделия, а также могут быть представлены в графической форме, отражающей иерархическую структуру построения изделия. Графическое представление спецификации выполняется в форме иерархической схемы узлового и по детального состава изделий. Конструкторские спецификации нового продукта являются важнейшим результатом ОКР, широко используемым в производственном менеджменте для организации нового производства, календарно-плановых расчетах в производственных подразделениях и планировании поставки по кооперации комплектующих деталей и узлов.
Главная задача ОКР заключается в обеспечении высокого научно-технического уровня (НТУ) создаваемого продукта и его конкурентоспособности на рынке. Поэтому в процессе проектирования продукта на разных стадиях его создания осуществляется расчет и уточнение параметров научно-технического уровня (НТУ). Показатели научно-технического уровня выступают в качестве основных критериев при формировании тематических планов НИР и ОКР в организациях. Они используются при оценке промежуточных и окончательных результатов проектирования. В зависимости от задач расчета различают прогнозируемое, планируемое и фактически обеспеченное значение научно-технического уровня продукта.
Научно-технический уровень — это относительная характеристика основных технико-экономических параметров разрабатываемых изделий в сравнении с высшими отечественными или зарубежными достижениями. В качестве нормативных могут использоваться либо значения параметров лучших отечественных или зарубежных аналогов, либо параметры лидирующих по продажам образцов, либо прогнозируемые значения на определенный период времени. При этом для сравнения могут выбираться различные конкретные образцы продукта, обладающие лучшими значениями хотя бы по одному из параметров оценки. В этом случае сравнение оцениваемого продукта осуществляется с гипотетической идеальной моделью, каждая из характеристик которой имеет наилучшее из известных в отечественной или мировой практике значений. При сравнении важно учитывать направление изменения оценочного параметра, характеризующее прогрессивную тенденцию развития продукта. Высокий научно-технический уровень и конкурентоспособность продукта являются не единственной задачей, решаемой инженерными службами при его проектировании. Конструкция нового продукта должна учитывать масштабы и условия его производства и ориентироваться на минимальные производственные затраты. С этой целью осуществляется комплекс работ, который составляет содержание конструкторской подготовки производства.

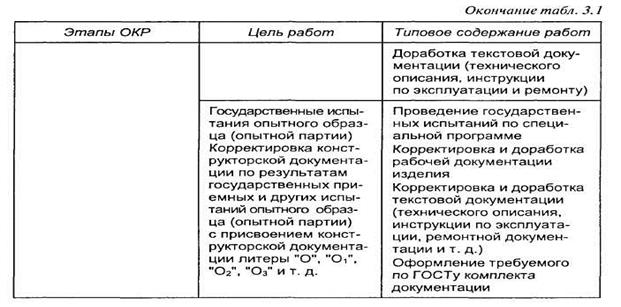

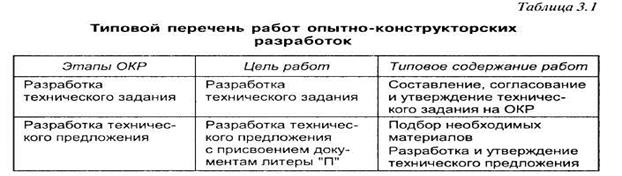

Технология их проведения, приемы инженерных разработок и расчетов регламентируются, как правило, специальными отраслевыми или внутрифирменными нормативными документами, основанными на разработанной в стране системе государственных стандартов, определяющих состав этапов ОКР, порядок их проведения и требования к оформлению документации. Это прежде всего ГОСТ 15.001-73 «Разработка и постановка продукции на производство. Основные положения», ГОСТ 15.001-82 «Система разработки и постановки продукции на производство. Порядок проведения патентных исследований», ГОСТ 2.103-68 «Единая система конструкторской документации» и др. Типовой перечень работ, составляющих содержание опытно-конструкторских разработок, представлен в табл. 3.1.

Технологическая подготовка производства (ТПП) – совокупность мероприятий, обеспечивающих технологическую готовность производства (ГОСТ 14.004–83). Под технологической готовностью производства понимается наличие на предприятии полных комплектов конструкторской и технологической документации и средств технологического оснащения, необходимых для осуществления заданного объема выпуска продукции с установленными технико-экономическими показателями.

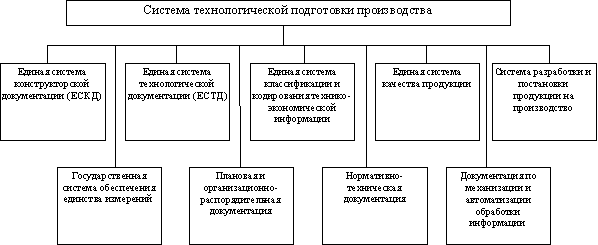

Единая система технологической подготовки производства (ЕСТПП) – (см. рис. 1.) установленная государственными стандартами система организации и управления технологической подготовкой производства, предусматривающая широкое применение прогрессивных технологических процессов, стандартной технологической оснастки и оборудования, средств механизации и автоматизации производственных процессов, инженерно-технических и управленческих работ (ГОСТ 14.001–73*).

Рис. 1. Состав документации по методам и средствам ТПП

Основное назначение ЕСТПП согласно ГОСТ 14.001–73* заключается в создании системы организации и управления процессом ТПП, обеспечивающей: единый для всех предприятий и организаций системный подход к выбору и применению методов и средств технологической подготовки производства (ТПП), соответствующих достижениям науки, техники и производства; освоение производства и выпуска изделий высшей категории качества в минимальные сроки при минимальных трудовых и материальных затратах на ТПП на всех стадиях создания изделий, включая опытные образцы (партии), а также изделия единичного производства; организацию производства высокой степени гибкости, допускающей возможность непрерывного его совершенствования и быструю переналадку на выпуск новых изделий; рациональную организацию механизированного и автоматизированного выполнения комплекса инженерно-технических и управленческих работ; взаимосвязи ТПП и управления ею с другими системами и подсистемами управления.

Порядок формирования и применения документации на методы и средства ТПП определяется отраслевыми стандартами, стандартами предприятий и документацией различного назначения, разработанной в соответствии со стандартами ЕСТПП.

Основными задачами ТПП являются освоение производства и обеспечение выпуска новых изделий высокого качества в установленные сроки и заданного количества с высокой экономической эффективностью их производства и эксплуатации, а также совершенствование действующей технологии выпуска изделий.

Технологическая подготовка производства новых изделий включает решение задач по следующим основным функциям:

а) обеспечение технологичности конструкции изделия;

б) разработка технологических процессов и методов контроля;

в) проектирование и изготовление технологической оснастки и нестандартного (специального) оборудования;

г) организация и управление процессом ТПП.

Функции, указанные в подпунктах а, б, в и г, охватывают весь необходимый комплекс работ по ТПП, в том числе конструктивно-технологический анализ изделий, организационно-технический анализ производства, расчет производственных мощностей, составление производственно-технологических планировок, определение материальных и трудовых нормативов, отладку технологических процессов и средств технологического оснащения.

Основные этапы ТПП более укрупненно разрабатываются в единичном и мелкосерийном производстве, часто проектирование технологических процессов заключается в разработке лишь технологических маршрутов. В крупносерийном и массовом производстве, когда изготовляется большое число изделий, необходимы более глубокое разделение труда и, следовательно, большая дифференциация операций, т. е. технологические процессы и документация по ТПП разрабатываются более подробно. При этом проявляется закон перехода количества в новое качество.

Трудоемкость ТПП изделия в единичном и мелкосерийном производстве составляет 20–25 %, в серийном – 50–55 %, а в крупносерийном и массовом – 60–70 % от общей трудоемкости технической подготовки производства.

Технологическая подготовка производства на предприятии выполняется в отделах главного технолога, главного металлурга, главного сварщика, в инструментальных и технологических бюро основных цехов.

Материальной базой ТПП служат следующие цехи: инструментальные, модельные, штампов и приспособлений, опытные, а также соответствующие участки в основных цехах.
