Решение. 1. Определяем вероятные направления реакций (рис

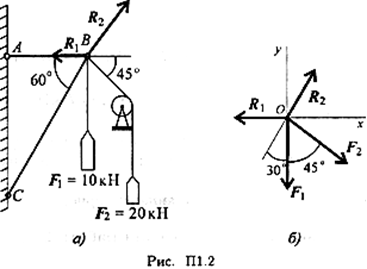

1. Определяем вероятные направления реакций (рис. П1.2а). Мысленно убираем стержень АВ, при этом стержень СВ опускается, следовательно, точка В отодвигается от стены: назначение стержня АВ — тянуть точку В к стене.
Если убрать стержень СВ, точка В опустится, следовательно, стержень СВ поддерживает точку В снизу — реакция направлена вверх.
2. Освобождаем точку В от связи (рис. П1.26).
3. Выберем направление осей координат, ось Ох совпадает с реакцией R1.
4. Запишем уравнения равновесия точки В:
5. Из второго уравнения получаем:
Из первого уравнения получаем:
Вывод: стержень АВ растянут силой 28,07 кН, стержень СВ сжат силой 27,87 кН.
Примечание. Если при решении реакция связи окажется отрицательной, значит, вектор силы направлен в противоположную сторону.
В данном случае реакции направлены верно.
 |
Задание 2. Определить реакции стержней АС и AD (рис. П1.3) в аналитической форме.
При защите работ ответить на вопросы карт с тестовыми заданиями.
