Расчет узлов рамы ⇐ ПредыдущаяСтр 4 из 4 Опорный узел. Расчетные усилия в узле Va =71,069 кН, Ha =53,853 кН. Проверяем древесину на сжатие в башмаке по формуле: Высоту башмака определяем из условия смятия стойки поперек волокон под воздействием распора H =53,853кН. При Rсм90 =3,0 МПа необходимая высота башмака: Принимаем . Вертикальную пластину башмака, воспринимающую распор рассчитываем на изгиб как балку, частично защемленную на опорах. Для нее:
Принимаем Башмак крепим к фундаменту двумя болтами, работающим на срез и растяжение. Срезывающие усилия на болт: Из условия восприятия этого усилия необходимо поставить болт, диаметр которого: Принимаем болты диаметром dб =20мм (Fбр =3,14 см2, Fнт =2,18 см2)
Растягивающее усилие в болте находим из условия равновесия башмака под действием распора Hа и реактивных сил под опорой плиты башмака:
М - изгибающий момент, называемый распором Hа. Напряжения растяжения в пределах нарезной части болта:

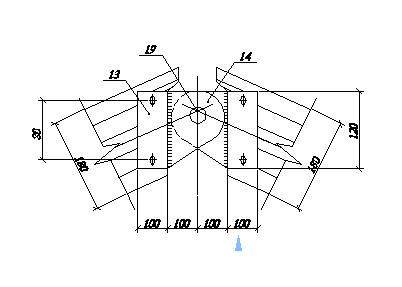

Коньковый узел. Конструкция конькового узла рамы представлена на рис. 5 Усилия: в узле Н=19,768кН, Q=-4,74кН.
Рис.5 Коньковый узел рамы
Назначаем высоту башмака hб из условия смятия торца рамы:
hб =120мм Болты, прикрепляющие башмак к раме, рассчитываем на равнодействующую усилий от действия поперечной силы Q1 = Q/2 = 4,74/2= 2,37 кН М = Q*е = 4,74*0,1 = 0,474 кН*м Т = Q*е/a = 4,74*(10/20) = 2,37кH Эта равнодействующая Принимаем болты диаметром 16мм. Несущая способность одного двухсрезного болта Прочность болтов обеспечена.
|
