Нагрузки на горизонтально натянутую веревку

Вид хорошо натянутой веревки при навеске типа "троллей" создает чувство большей безопасности при передвижении по ней. К сожалению, это чувство обманчиво, потому что, чем сильнее натянута веревка, тем легче ей порваться под нагрузкой. Если, например, угол провисания равен 10 градусам, нагрузка в точках А и В (рис. 21) возрастает втрое, в чем уже кроется большая опасность. Почему так получается?

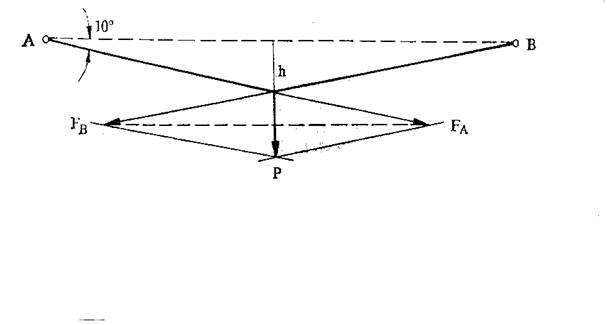

Рис. 21. Силы, действующие на горизонтально натянутую веревку при нагружении

Посмотрим, к какому результату приведет статическое нагружение горизонтально натянутой веревки силой Р = 80 кгс, что примерно равно весу спелеолога со снаряжением. Самая простая формула для расчета усилия в точке А (или В) есть FA = РL/2h, если считать, что сила Р действует на середину веревки. Если L = 12 м и h = 2 м (при этом угол провисания примерно 10 градусов), то FA = 80*12/(2*2)=240 кгс. Таким же будет и усилие в точке В. Выходит так, как будто вес спелеолога вдруг увеличился втрое. При таком способе навески мы "насильственно" вынуждаем веревку нести нагрузку 240 кг вместо 80 кг.

При устройстве навески всегда надо иметь в виду, что, когда веревка натянута горизонтально, чем меньше угол ее провисания, тем больше будет нагрузка в точках А и В, если ее нагрузить, и наоборот. Величина ее будет равна Р, если угол провисания равен 30 градусам. При меньшем угле веревка всегда "перенапрягается" в местах крепления. Это относится и к нагрузкам на горизонтальные перила.

Запомните:

– при навеске "троллея" достаточно, чтобы веревка между креплениями была натянута силой руки.
