Методы изучения и анализа производственного травматизма

Для изучения производственного травматизма используют следующие методы: статистический, групповой, топографический, монографический, экономический и др.

Статистический метод – заключается в статистической обработке актов по форме Н-1, листков нетрудоспособности по ряду признаков: по профессиям, по стажу, по времени получения травмы, учитывается пол.

Для количественной оценки рассчитываются коэффициенты частоты, тяжести и нетрудоспособности.

Коэффициент частоты показывает количество несчастных случаев, приходящихся на 1000 работающих за определенный период:

К_ч = Н 1000 /С,

где Н – количество несчастных случаев приведших кпотери трудоспособности;

С – среднесписочное число работающих.

Коэффициент тяжести показывает тяжесть травм:

К_т = Д /Н,

где Д – общее количество дней нетрудоспособности, вызванное несчастным случаем.

Коэффициент нетрудоспособности:

К_н = Д 1000 / С.

Групповой метод – является разновидностью статистического и заключается в группировке статистических данных по двум признакам: по характеру выполняемой работы и по виду оборудования, что позволяет проследить повторяемость несчастных случаев в повторяющихся условиях за большой период времени. Применяют для анализа травматизма в крупных организациях (министерство, отрасль). Недостаток его в том, что не рассматриваются конкретные причины травматизма и опасные и вредные факторы.

Топографический метод – нанесение условных обозначений на план цеха или участка, где имели место несчастные случаи. Очень наглядный метод. Применяется при стационарном производстве.

Монографический метод – основан на детальном обследовании рабочих мест, машин, оборудования, технологического процесса, применяемого сырья, общих условий производственной обстановки, режима труда, отдыха и т.п. В результате такого изучения выявляются не только причины несчастных случаев, но и потенциальные опасности и вредности, скрытые и не прявившиеся, которые могут оказать вредное воздействие на работающего как при нарушении технологического процесса, так и при нормальном его протекании. Этот метод позволяет наметить мероприятия по ликвидации причин, порождающих несчастные случаи.

Экономический метод – заключается в установлении экономического ущерба от производственного травматизма, а также в эффективности затрат, направленных на предупреждение несчастных случаев, с целью оптимального распределения средств на мероприятия по охране труда.

7.) Аттестация рабочих мест по условиям труда

Поло­жение об аттестации рабочих мест по усло­виям труда принято Советом Министров Республики Беларусь 22 февраля 2008 г. поста­новлением № 253.

Аттестация рабочих мест по условиям труда проводится с целью:

1) для разработки и реализации плана меропри­ятий по улучшению условий труда; 2) для определения права работника на пенсию по возрасту за работу с особыми условиями труда, т.е. по спискам № 1 и № 2; 3) для определения права на дополнительный от­пуск за работу с вредными и (или) опасными усло­виями труда;

4) для определения права на сокращенную про­должительность рабочего времени за работу с вред­ными и (или) опасными условиями труда;

5) для определения оплаты труда в повышенном размере путем установления доплат за работу с вредными и (или) опасными условиями труда.

Указанные компенсации предос­тавляются работникам, занятым на работах с вред­ными и (или) опасными условиями труда в течение полного рабочего дня (не менее 80 % от продолжительности ежедневной работы).

Для организации и проведения аттестации нани­матель издает приказ, в соответствии с которым: утверждается состав аттестационной комиссии орга­низации, определяются ее полномочия, устанавливаются сроки аттестации. В состав аттестационной комиссии рекомендует­ся включать работников служб охраны труда, кадро­вой, юридической, организации труда и заработной платы, промышленно-санитарной лаборатории, руководителей структурных подразделений организации, медицинских работников, представителей профсоюза (профсоюзов).

Аттестационная комиссия осуществляет проведение аттестации, а также орга­низационное, методическое руководство и контроль за ее ходом, организует проведение фотографии рабочего времени и оформление карты фотографии рабочего времени; составление карты аттестации рабочего места по условиям труда.

Измерения и исследования уровней вредных и опасных факторов производственной среды для аттес­тации проводятся испытательными лабораториями, ак­кредитованными в соответствии с требованиями сис­темы аккредитации Республики Беларусь.

По итогам аттестации составляются:- перечни рабочих мест по профессиям и долж­ностям, на которых работающим по результатам аттеста­ции подтверждены особые условия труда.соответствую­щие требованиям списков производств, работ, профессий, должностей и показателей, дающих право на пенсию по возрасту за работу с особыми условиями труда и план мероприятий по улучшению условий труда

Аттестация проводится один раз в пять лет.

Оценка условий труда при аттестации проводит­ся для установления классов (степеней) вредности и (или) опасности условий труда на рабочем месте.

Оценка условий труда по классу (степени) вредности производится на основании оценок по всем факторам производственной среды, тяжес­ти и напряженности трудового процесса. Устанавливаются следующие клас­сы условий труда:

1 -й - оптимальный; 2-й - допустимый; 3-й - вредные условия труда, которые в свою очередь подразделяются на степени - 3.1 и 3.2, 3.3,3.4; 4-й - опасные условия труда.

Компенсации, предоставляемые работникам по результатам аттестации, зависят от оценки условий труда. Например, при оценке условий труда, соответству­ющих 3-му классу третьей степени вредности (3.3) и выше предоставляется право на пенсию по списку № 1;

8.) Виды инстр. по охране труда и порядок их разработки.

Порядок разработки и согласования инструкций регламентируется Инструкцией о порядке принятия локальных нормативных правовых актов по охране труда для профессий и отдельных видов работ (услуг), утвержденной. Постановлением Министерства труда и социальной защиты 28 ноября 2008г. № 176, вступившей в действие со 2 января 2009 г.

Инструкции подготавливаются на основе стандартов безоп. труда, правил и норм безоп. и гигиены труда, типовых инструкций, требований безоп., изложенных в эксплуатационной и рем.документации заводов-изготовителей оборудования, а также на основе технолог. документации предприятия с учетом конкретных условий производства.

Наниматель обязан обеспечить всех работающих инструкциями по охране труда и организовать изучение их до начала выполнения трудовых обязанностей.

Разработка инструкций произв. на основании при­казов и распоряжений руководства предпр., в которых указываются исполнители и сроки выполнения работ.

Инструкции подготавливаются руководителями цехов, участков, отделов, лабораторий и других подразделе­ний предприятия с участием профсоюзов.

Руководство разработкой инструкций возлагается на главного инженера или его заместителя. В необходимых случаях руководитель предприятия привлекает к работе специалистов других подразделений.

Служба охраны труда предприятия осуществляет постоянный контроль за своевременной разработкой, проверкой и пересмотром инструкций, оказывает методическуюпомощь разработчикам.

Проект инструкции рассматривается службой охраны труда, объектовой пожарной частью, медицинской службой и другими заинтересованными службами и подразделениями, а также профсоюзами предприятия.

Утверждение инструкции осуществляется приказом руководителя предприятия. О введении инструкции в действие в срок не позднее чем за неделю извещаются Профсоюзные комитеты.

На местах разрабатывают два вида инструкций: инструкции по видам работ и инструкции по профессиям. Инструкции должны содержать следующие разделы:

-общие требования охраны труда; -требования охраны труда перед началом работ; -требования охраны труда при выполнении работ; -требования охраны труда в аварийных ситуациях; -требования охраны труда по окончании работы.

Инструкции пересматриваются и переутверждаются один раз в пять лет, а инструкции для профессий и работ с повышенной опасностью – не реже одного раза в три года. Внеочередно инструкции пересматриваются: при введении новых или пересмотре ранее действующих правил и норм, положенных в основу инструкции; при внедрении новой техники и технологии; при возникновении аварийной ситуации или травмирования работников; при изменении технологического процесса.

9.) Опасные и вредные произв. факт. и их классификация.

Опасным производственным фактором называется такой производственный фактор, воздействие которого на работающего приводит к травме. Травма – нарушение анатомической целостности или физиологических функций тканей или органов человека, вызванное внезапным внешним воздействием.

Вредный производственный фактор – такой производственный фактор, воздействие которого на работающего приводит к заболеванию.

Острое профессиональное заболевание – заболевание, развившееся в результате воздействия вредного производственного фактора в процессе трудовой деятельности в течение не более трех рабочих дней (смен).

Хроническое профессиональное заболевание – заболевание, являющееся результатом длительного воздействия на работающего вредного производственного фактора, повлекшее временную или стойкую утрату профессиональной трудоспособности.

Все опасные и вредные факторы производственной среды подразделяются на:

· Физические – движущиеся машины и механизмы, подвижные части производственного оборудования, движущиеся изделия, заготовки и материалы, повышенные загазованность и запыленность рабочей зоны, повышенная или пониженная температура воздуха рабочей зоны или поверхностей оборудования, повышенный уровень шума и вибрациии, инфразвуковых колебаний, ультразвука, повышение или понижение влажности воздуха. Ионизация воздуха, повышеное напряжение в электросети, повышенный уровень статического электричества, электромагнитного излучения, недостаток освещения, острые кромки. Заусеницы и шероховатости на поверхности заготовок, инструмента и т.п.

· Химические – вещества общетоксического, мутогенного и канцерогенного действия.

· Биологические – биологические объекты с патогенными микроорганизмами (бактерии, вирусы.Спирохеты, грибы), с макроорганизмами (растения, животные), а также продукты биологической промышленности. *Психофизиологические – перегрузки физические (статические и динамические) и нервно-психические (умственное перенапряжение, монотонность труда).

10.) Метеорологические условия производственной среды, их нормирование.

К метеорологическим условиям производственной среды относятся: температура воздуха, относительная влажность, скорость движения воздуха, барометрическое давление и тепловое излучение.

Способность человеческого организма поддерживать постоянную температуру тела при изменении параметров микроклимата называется терморегуляцией. Гигиеническое нормирование производственного микроклимата осуществляется СН 9-80 РБ 98 и ГОСТом 12.1.005 – 88 «Воздух рабочей зоны. Общие сан – гигиенические требования». ГОСТ 12.1.005 - 88 устанавливает оптимальные параметры температуры, относительной влажности и скорости воздуха в зависимости от энергозатрат человека и времени года, кроме того, данный ГОСТ учитывает и количество теплоизбытков в рабочей зоне.

В зависимости от избытка явного тепла все производственные помещения подразделяются на две категории:

- помещения с незначительными избытками тепла, в которых тепловыделения от оборудования, людей не превышает 23Дж/с·м³

- помещения со значительным избытком явного тепла, в которых избыток явного тепла более 23Дж/с·м³

Период года характеризуется среднесуточной температурой наружного воздуха +10⁰С и выше, считается теплым, ниже +10⁰С – холодным.

Категории работ – это разграничение работ на основе общих затрат организма человека, ккал/ч. И все работы делятся на три категории:

- І – легкая, энергозатраты до 172 Вт;

- ІІ – средней тяжести и имеет две подгруппы: ІІа - 172÷232 Вт; ІІб - 232÷293 Вт;

- ІІІ – тяжелая, энерго затраты более 293 Вт.

ГОСТ 12.1.005 – 88 ССБТ регламентирует оптимальные и допустимые нормы температуры, относительной влажности и скорости движения воздуха в рабочей зоне производственных помещений.

Допустимые значения температур для периода года не должны превышать более чем на 3⁰С (в помещениях с незначительными избытками тепла) температуру наружного воздуха в 13 часов самого жаркого месяца, но эти температуры должны быть не выше 28⁰С.

Относительная влажность воздуха не должна превышать 55%, при температуре 28⁰С, 60% - 27⁰С, 65% - 26⁰С, 70% - 25⁰С и 75% - 24⁰С и ниже. Скорость движения воздуха в зависимости от категории работ и избытков явного тепла колеблется от 0.2 до 1 м/с.

Когда средняя температура наружного воздуха в 13 часов самого жаркого месяца превышает 25⁰С, возможно превышение допустимых температур на постоянны рабочих местах при указанных значениях относительной влажности воздуха: на 3⁰С, но не выше 31⁰С – в помещениях с незначительным избытком тепла; на 5⁰С, но не выше 33⁰С – помещениях со значительным избытком тепла.

11.) Методы обеспечения нормальных метеоролог.условий.

Улучшение метеорологических условий в производственных помещениях осуществляется техническими средствами еще на стадии проектирования Обеспечение нормальных параметров микроклимата достигается также в результате

1.У меньшения тепловых потерь, теплоизоляции аппаратов и трубопроводов, применением вентиляции и душирования рабочих мест, экранирования оборудования и обеспечения его герметичности, использования средств индивидуальной защиты, питьевого режима, рациональной организации труда и отдыха.

Теплоизоляция является эффективным мероприятием не только по уменьшению интенсивности теплового излучение от нагретых поверхностей, но и общих теплоносителей, а также для предотвращения ожогов при прикосновении к этим поверхностям. По действующим санитарным нормам температура нагретых поверхностей оборудования и ограждений на р.м. не должна превышать 45⁰С, а для оборудования, внутри которого температура равна или ниже 100⁰С – не более 35⁰С. Для теплоизоляции применяют разнообразные материалы и конструкции (специальные бетоны и кирпич, минеральную и стеклянную вату, асбест, войлок и т.д.).

2.Наиболее эффективным и распространенным способом защиты от теплового излучения является экранирование. По принципу работы экраны условно подразделяются на теплопоглощающие, теплоотражающие и теплоотводящие, а в зависимости от возможности наблюдения за технологическим процессом экраны подразделяются на три типа: непрозрачные, полупрозрачные и прозрачные.

3. Герметичность нагретого оборудования нарушается вследствие постоянной деформации швов, стыков конструкции аппаратов, что приводит к ухудшению метеорологических условий.

4. Важным тех. средством обеспечения нормальных метеорологических условий является вентиляция. Скорость воздуха при общеобменной вентиляции должна быть не менее 0,3 м/с, при местной – 0,7-2 м/с.

5. Немалую роль в профилактике перегревания играют индивидуальные сред­ства защиты. Спецодежда должна быть воздухо- и влагопроницаемой (хлоп­чатобумажная, льняная; грубошерстное сукно). Для защиты ног применяют специальную обувь. Материал обуви должен быть стойким против повышенной температуры, облучения, искр, малотеп­лопроводен и воздухопроницаем. Для защиты рук применяют брезентовые ру­кавицы.

6. Организационные и медико-профилактические мероприятия. Важным фактором, способствующим повышению работоспособности рабочих горячих цехов, является рациональный режим труда и отдыха.

Режим труда разрабатывается применительно к конкретным условиям рабо­ты. При физических рабо­тах средней тяжести и температуре наружного воздуха до 25 °С внутрисменный режим предусматривает 10-минутные перерывы после 60 - 50 мин работы; при температуре наружного воздуха от 25 до 33°С рекомендуются 15-минутные перерывы после 45 мин работы. Отдых происходит в специально оборудован­ных комнатах с благоприятным микроклиматом.

Особое значение для предупреждения перегрева организма в производственных условиях имеет рациональный питьевой режим, режим труда и водные процедуры. По существующему в нашей стране законодательству работающие в цехах с повышенными тепловыделениями (более 20 ккал/м³ч) обеспечиваются подсоленной газированной водой, содержащей от 0,2 до 0,5% хлорида натрия. Питье такой воды способствует уменьшению жары, потоотделения, снижению температуры тела, повышению производительности труда.

Большое значение для создания нормальных метеорологических условий имеет рациональное размещения оборудования. Так, аппараты с большими тепловыделениями размещают на открытом воздухе или в отдельных изолированных помещениях, располагая их преимущественно в один ряд.

Работающие проходят предварительные и периодические (ежегодные) ме­дицинские осмотры. Противопоказаниями к приему на работу в условиях воздей­ствия высокой температуры и инфракрасного излучения являются органические заболевания сердечно-сосудистой системы, почек, желудка, кожи и др.

12.) Естественное освещение производственных помещений, его нормирование.

Естественное освещение - это освещение помещений дневным светом неба (прямым или отраженным), проникающим через световые проемы в наружных ограждающих конструкциях. По конструктивному исполнению подразделяется на боковое (одно- и двухстороннее – через проемы в наружных стенах ), верхнее (через светоаэрационные фонари, световые проемы в перекрытиях, а также через проемы в местах перепада высот здания) и комбинированное (представляет собой сочетание верхнего и бокового освещения). По­мещения с постоянным пребыванием людей должны иметь, как правило, естественное освещение.

Непостоянство естественного света даже в течение короткого промежутка ни вызвало необходимость нормировать естественное освещение с помощью относительного показателя - коэффициента естественной освещенности КЕО (е).

КЕО - это отношение естественной освещенности, создаваемой в некоторой точке заданной плоскости внутри помещения, к одновременному значению наружной горизонтальной освещенности, создаваемой светом полностью откры­того небосвода, выраженное в процентах:

КЕО(е) = (E_вн / E_нар) · 100%.

Нормирование освещения осуществляется в соответствии сСНБ 2.04.05-98) «Естественное и искусственное освещение».

При боковом одно- и двухстороннем естественном освещении нормируется минимальное значение КЕО; при боковом одностороннем - на расстоянии 1 м от стены в точке, наиболее удаленной от световых проемов, и на высоте 0,8 м от пола (уровень условной рабочей поверхности), при боковом двухстороннем - в точке посередине помещения.

При верхнем или комбинированном естественном освещении нормируется среднее значение КЕО в точках, расположенных на пересечении вертикальной плоскости характерного разреза помещения и условной рабочей поверхности (или пола). Первая и последняя точки принимаются на расстоянии 1м от повер­хности стен (перегородок) или осей колонн.

Характерный разрез помещения - поперечный разрез посереди­не помещения, плоскость которого перпендикулярна плоскости остекления световых проемов (при боковом освещении) или продольной оси пролетов поме­щения (участки с наибольшим количеством рабочих мест, а также точки рабо­чей зоны, наиболее удаленные от световых проемов).

Условная рабочая поверхность - условно принятая горизонтальная поверх­ность, расположенная на высоте 0,8 м от пола.

13.) Искусственное освещение. Устройство, виды, преимущества и недостатки.

Искусственное освещение по функциональному назначению подразде­ляется на рабочее, аварийное, охранное и дежурное. Аварийное освещение разделяют на освещение безопасности и эвакуационное.

Искусственное освещение по месту расположения светильников бывает двух систем: общее и комбинированное. Общее - освещение, при котором светиль­ники размещаются в верхней зоне помещения равномерно или группируются с учетом расположения оборудования. Система комбинированного освещения включает общее и местное ос­вещение. Применение одного местного освещения внутри поме­щений не допускается.

При совмещенном освещении недостаточное по нормам естественное осве­щение дополняется искусственным.

В качестве источников искусственного света для освещения помещений следует использовать наиболее экономичные разрядные лампы. Использование ламп накаливания для общего освещения допускается только в случае невозможности или технико-экономической нецелесообразности использования разрядных ламп. Для местного освещения кроме разрядных источников света рекомендуется использовать лампы накаливания, в том числе галогенные.

Лампы накаливания отно­сятся к источникам света теплового излучения и пока еще являются распространенными источниками света. Это объясняется следующими их преимущества­ми: удобны в эксплуатации; не требуют дополнительных устройств для включе­ния в сеть: просты в изготовлении. Однако они имеют и существенные недостатки. Основной недостаток ламп накаливания — низкий КПД (около 2%), т.е. лампы накаливания больше греют, чем светят. Срок службы ламп накаливания составляет в среднем 1000 ч.

Основным преимуществом газоразрядных ламп перед лампами накалива­ния является большая световая отдача - 40 - 110 лм/Вт (натриевые - до 110. металлогалогенные - до 100, люминесцентные - до 75, ртутные - до 60, ксеноновые - до 40 лм/Вт). Они имеют значительно больший срок службы (до 8000 -12000 ч). От газоразрядных ламп можно получить световой поток практически в любой части спектра.

Газоразрядные лампы имеют ряд существенных недостатков (пульсации светового потока, приводящие к возникновению стробоскопического эффекта; напряжение при зажигании значительно выше напряжения сети).

В соответствии с СНБ 2.04.05-98, искусственное освещение оценивается непосредственно по освещенности рабочей поверхности (Е, лк). Рабочей счи­тается поверхность, на которой производится работа и нормируется или измеря­ется освещенность. При выборе нормы освещенности кроме характера (разря­да) зрительной работы необходимо также учесть контраст объекта различения с фоном и характеристику фона, на котором рассматривается этот объект.

14.) Произв.шум и его хар-ки. Нормирование шума и мероприятия по его снижению.

Шумом называется беспорядочное сочетание различных по частоте и интенсивности звуков.По происхождению шумы подразделяют на:- механические;- аэродинамические;- электромагнитные шумы.Звуковые колебания характеризуются скоростью их распространения и частотой.Человеческое ухо воспринимает звуковые колебания с частотой 16 – 20000Гц. Меньше 16 Гц – инфразвук, более 20000Гц – ультразвук. Звуковой диапазон разделяют на:- низкочастотный;- среднечастотный;- высокочастотный.Нормирование шума осуществляется в соответствии с Санитарные нормы «Шум на рабочих местах. Предельно допустимые уровни» и СанПиН «Шум на рабочих местах, в помещениях жилых и общественных зданий и на территории жилой застройки».При нормировании шума используют два метода:нормирование по предельному уровню шума;нормирование уровня звука в дБА.Первый метод нормирования используют для постоянных шумов. Здесь нормируются уровни шума в дБ в зависимости от среднеквадратического звукового давления Второй метод нормирования общего уровня шума, измеренного по шкале Ашумомера и именуемого уровнем звука в дБА,

Основные мероприятия по снижению шума I. Техническими мероприятиями по снижению шума являются:- замена возвратно-поступательного движения – вращательным;- замена прямозубчатых передач на более плавные, косозубые, шевронные,- замена подшипников качения подшипниками скольжения,- своевременный уход за оборудованием, его ремонт, смазка;- балансировка, центровка оборудования.II. Строительно-акустические мероприятия:-планируя территорию предприятия следует предусмотреть рациональное размещение отдельных зданий и сооружений;производства, создающие уровень шума более 90 дБ, должны размещаться в изолированных помещениях;- озеленение территорий предприятий; Устройство звукоизоляции. Для этой цели используют пористые.материалы, которые способны поглощать звуковую энергию.III. Организационные мероприятия - выбор рационального режима работы и отдыха; сокращение времени нахождения в шумных условиях.IV Применение индивидуальных средств защиты: заглушки, шлемофоны, вкладыши.

15.) Вибрация и ее характеристики. Нормирование вибрации. Меры борьбы с вибрациями.

Механ. колебания в области дозвуковых и частично звуковых частоти называются вибрацией. Для вибрации принят диапазон частот от 1 до 1000 Гц.

По способу передачи на человека вибрации подразделяются на:

- общую, передающуюся через опорные поверхности на тело человека;

- локальную, передающуюся через руки человека.

Общая вибрация по источнику ее возникновения подразделяется на транспортную, транспортно-технологическую и технологическую.

Основные параметры вибрации:

f – частота (Гц); амплитуда А (м, мм); виброскоростьV (м/с); виброускорение а (м/с²).

V = 2pf А, м/с; а = (2pf)² А, м/с².

За нулевой уровень колебательной скорости принимается V₀ = 5 10^-8 м/c, соответствующий среднеквадратичному колебанию скорости при стандартном пороге звукового давления равному 2 10^-5 Н/м² (Па), хотя порог восприятия вибраций значительно выше 1 10^-4 м/с. За нулевой уровень колебательного ускорения принято а = 3 10^-4 м/с².

При колебаниях скоростью 1 м/с возникают болевые ощущения.

Относительные уровни виброскоростиL_v = 20 lg(V/V₀), дБ

Относительные уровни виброускоренияL_а = 20lg (a/a₀), дБ.

Нормирование вибрации осуществляется в соответствии с ГОСТ 12.1.012-90 «Вибрационная безопасность. Общие требования»и СанПиН 2.2.4/2.1.8.10.-33-2002. Производственная вибрация, вибрация в жилых помещениях жилых и общественных зданий.

Мероприятия no устранению вибрации

1. Устранение дисбаланса, вызванных вращательным движением неуравновешенных частей оборудования.

2. Виброизоляция оборудования станин, т.е. установка их на виброопары.

Наиболее распространены два типа виброизолирующих конструкций: - фундаменты и виброизоляторы. Фундаменты снижают вибрацию за счет своей массы, виброизоляторы - за счет деформации упругих элементов. Для технологического оборудования используют стальные пружины и виброизолирующие опоры типа ОBC срезинометаллическими пружинящими элементами и регулируемой высотой, а также пружинно-резиновые, кроме того используют резиновые коврики BK-I.

Виброполгощение. Снижение вибрации достигается путем облицовки вибрирующего оборудования вибропоглощающими материалами, которые имеют большой коэффициент внутреннего трения - мастики, резина, войлок, пластмассы, рубероид.

Уменьшение вращающихся частей при конструировании.

Своевременный ремонт, смазка оборудования.

Индивидуальные средства защиты.

16.) Действие электрического тока на организм человека.

Электробезопасность — это система организационных и технических мероприятий и средств, обеспечивающих защиту людей от вредного и опасного воздействия электрического тока, электрической дуги, электромагнитного поля и статического электричества.

Электрический ток может оказывать на человека термическое, электролитическое и биологическое действие.

Термическое действие проявляется в нагреве и повреждении тканей, кровеносных сосудов, нервов, сердца и других органов, находящихся на пути тока, что может вызвать в них серьезные функциональные расстройства.

Электролитическое действие тока состоит в разложении органических жидкостей, находящихся в организме, в том числе крови, лимфы, плазмы, нарушая их физико-химический состав.

Биологическое действие тока выражается в нарушении протекающих в организме биологических процессов и связанных с его жизненными функциями.

Эти воздействия тока могут вызвать поражения:

тепловые (электрические ожоги и знаки, металлизацию кожи, электроофтальмию);

механические, возникающие при судорожном сокращении мышц под действием тока (разрывы кожи, кровеносных сосудов и нервных тканей, вывихи суставов, переломы костей);

химические (электролиз крови, спинномозговой и лимфатической жидкостей и т.п.);

биологические (паралич органов дыхания и кровообращения).

Многообразие действий электрического тока на организм можно свести к двум видам последствий: электротравма (электрические ожоги и знаки, металлизация кожи, электроофтальмия) и электрический удар.

17 .) Факторы, влияющие на степень поражения электрическим током.

Исход воздействия электрического тока на человека определяется факторами электрического (напряжение, сила, род и частота тока, электрическое сопротивление человека) и неэлектрического характера (индивидуальные особенности человека, продолжительность действия тока и его путь через человека), а также состоянием окружающей среды.

Сила тока явл. основным фактором, обусловливающем степень поражения человека, и в зависимости от этого установлены категории воздействия: пороговый ощутимый ток (около 1,1 мА) воспринимается как слабый зуд или покалывание при переменном токе или нагрев кожи при постоянном; пороговый неотпускающий ток (для мужчин — это 20-25 мА, для женщин — 10-15 мА) вызывает непреодолимые судорожные сокращения мышц, человек не в состоянии разжать руку, которой касается токоведущей части;. и пороговый фибрилляционный ток (при силе тока около 80 мА).

Род и частота тока. При напряжениях до 250…300 В постоянный и переменный токи одинаковой силы оказывают разное воздействие на человека. Это различие исчезает при большем напряжении.

Наиболее неблагоприятным является переменный ток промышленной частоты 20…100 Гц.

Индивидуальные способности сопротивления тела человека. Наибольшим электрическим сопротивлением обладает кожа, и особенно ее верхний роговой слой, лишенный кровеносных сосудов. Сопротивление кожи зависит от ее состояния, плотности и площади контактов, величины приложенного напряжения, силы и времени воздействия тока. Наибольшее сопротивление оказывает чистая, сухая, неповрежденная кожа.

При проведении расчетов по обеспечению электробезопасности условно принимают сопротивление тела человека равным 1000 Ом.

Продолжительность действия тока. Увеличение длительности воздействия тока на человека усугубляет тяжесть поражения из-за снижения сопротивления тела за счет увлажнения кожи потом и соответствующего увеличения проходящего через него тока, истощения защитных сил организма, противостоящих воздействию электрического тока.

Путь тока через человека. Он существенно влияет на исход поражения, опасность которого особенно велика, если он проходит через жизненно важные органы: сердце, легкие, головной мозг.. Для электротравм с тяжелым или смертельным исходом наиболее характерны следующие петли тока: рука — рука (40 % случаев), правая рука — ноги (20 %), левая рука — ноги (17 %), нога — нога (8 %).

Факторы окружающей среды. Во влажных помещениях с высокой температурой условия для обеспечения электробезопасности неблагоприятны.Токопроводящая пыль повышает возможность случайного электрического контакта человека с токоведущими частями и землей.

18.) Оказание первой помощи при поражении электрическим током.

Первая помощь при несчастном случае и, в частности, при поражениях электрическим током состоит из двух этапов: освобождения пострадавшего от действия тока и оказания ему доврачебной медицинской помощи.

При поражении электрическим током необходимо как можно быстрее освободить пострадавшего от действия тока, так как от продолжительности этого действия зависит тяжесть электротравмы. Отключается часть установки, которой касается пострадавший, с помощью выключателей, рубильника или другого отключающего аппарата, а также снимается напряжение путем вывертывания предохранителей (пробок), разъема штепсельного соединения. Когда отключить установку не удается, можно оттащить пострадавшего от источника напряжения до 400 В за сухую одежду, можно также перерубить провода топором, лопатой или откинуть провод от пострадавшего, пользуясь сухой палкой или доской.

После освобождения пострадавшего от действия электрического тока необходимо оценить его состояние. Для этого пострадавшего необходимо уложить на спину и проверить наличие дыхания и пульса. Наличие дыхания определяется на глаз по подъему и опусканию грудной клетки, запотеванию зеркальца и др. Проверка пульса осуществляется на лучевой артерии, и если он здесь не обнаруживается, то его следует проверить на сонной артерии на шее с правой и левой стороны выступа щитовидного хряща — адамова яблока. При отсутствии кровообращения глазной зрачок бывает расширен (0,5 см в диаметре и более).

Если пострадавший находится в бессознательном состоянии, но с устойчивыми дыханием и пульсом (кровообращением), его следует удобно уложить на подстилку, расстегнуть стесняющую одежду, обеспечить приток свежего воздуха, поднести к носу вату, смоченную нашатырным спиртом, и опрыскивать лицо холодной водой. Если пострадавший придет в сознание, следует дать ему выпить 15–20 капель настойки валерьяны и горячего чая.

Если пострадавший дышит очень редко и судорожно, но у него прощупывается пульс, необходимо сразу же делать искусственное дыхание. Наиболее эффективным способом искусственного дыхания является способ «изо рта в рот» или «изо рта в нос», так как при этом обеспечивается поступление достаточного объема воздуха в легкие (за один вдох до 1000–1500 мл), выдыхаемый человеком воздух физиологически пригоден для дыхания пострадавшего.

Вдувание воздуха производится через марлю, носовой платок, другую неплотную ткань или специальный «воздуховод».

Для проведения искусственного дыхания пострадавшего следует уложить на спину, расстегнуть стесняющую дыхание одежду. Необходимо обеспечить проходимость верхних дыхательных путей, которые в положении на спине при бессознательном состоянии всегда закрыты запавшим языком, а также в полости рта могут находиться рвотные массы, смещенные протезы и т. д.,которые необходимо удалить пальцем, обернутым платком или бинтом. После этого оказывающий помощь располагается сбоку от головы пострадавшего, одну руку подсовывает ему под шею, а ладонью другой руки надавливает на его лоб, максимально запрокидывая голову. При этом корень языка поднимается и освобождает вход в гортань, а рот пострадавшего открывается.

Искусственное дыхание прекращают после восстановления у пострадавшего достаточно глубокого и ритмичного самостоятельного дыхания.

При поражении электрическим током может наступить не только остановка дыхания, но и прекратиться кровообращение, которое необходимо возобновить искусственным путем. Пострадавшего немедленно надо уложить на ровное жесткое основание (никаких валиков под плечи и шею подкладывать нельзя) и при одновременном искусственном дыхании проводят наружный (непрямой) массаж сердца, строго чередуя операции. При наружном массаже сердца производят ритмичное надавливание на грудь, т. е. на переднюю стенку грудной клетки пострадавшего, от этого сердце сжимается между грудиной и позвоночником и выталкивает из своих полостей кровь, а после прекращения надавливания грудная клетка и сердце распрямляются и сердце заполняется кровью, поступающей из вен.

За 1 мин необходимо сделать не менее 60 надавливаний и 12 вдуваний, т. е. выполнить 72 манипуляции, поэтому темп реанимационных мероприятий должен быть высоким без затяжек вдувания. Как только грудная клетка пострадавшего расширилась, вдувание прекращают.

19.) Классификация помещений по степени электроопасности согласно ПУЭ.

В соответствии с ПУЭ по степени опасности поражения людей электрическим током различают помещения без повышенной опасности, с повы­шенной опасностью и особо опасные.

Помещениями без повышенной опасности являются такие, в которых отсутствуют условия, создающие повышенную или особую опасность.

Помещения с повышенной опасностью характеризуются наличием одного из следующих условий:

♦ сырость (относительная влажность воздуха длительно превышает 75 %);

♦ токопроводящая пыль, которая может оседать на токоведущих частях, проникать внутрь машин, аппаратов и т. п.;

♦ токопроводящие полы (металлические, земляные, железобетонные, кирпичные и т. п.);

♦ высокая температура воздуха, постоянно или периодически (более 1 суток) превышающая + 35⁰С, например, помещения с сушилками, котельные и т. п.;

♦ возможность одновременного прикосновения человека к имеющим соединение с землей металлоконструкциям зданий, технологическим аппаратам, механизмам и т. п., с одной стороны, и к металлическим корпусам электрооборудования — с другой. Примерами помещений с повышенной опасностью могут быть: в пивоварении и безалкогольном производстве — бродильное отделение; отделения приготовления сухих напитков; цехи готовой продукции; сушильные и элеваторные отделения сахарного производства; тестоприготовительные отделения хлебозаводов.

Особо опасные помещения характеризуются наличием одного из следующих условий, создающих особую опасность:

♦ особая сырость (относительная влажность воздуха близка к 100 %, потолок, стены, пол и предметы, находящиеся в помещении, покрыты влагой);

♦ химически активная или органическая среда (агрессивные пары, газы, жидкости, образуются отложения или плесень, разрушающие изоляцию и токоведущие части электрооборудования);

♦ одновременно два или более условий повышенной опасно­сти. К помещениям этого класса относятся, например, бутылкомоечные отделения, цехи розлива купажа, варки сиропа на пивобезалкогольных производствах; сиропные, варочные, сепараторные отделения.

Территории размещения наружных электроустановок приравниваются к особо опасным помещениям.

20.) Методы защиты от прикосновения к токоведущим частям, контроль изоляции.

Для предупреждения электротравматизма выполняют широкий комплекс организационно-технических мероприятий. К ним относится:

1. Правильный подбор и текущая проверка состояния изоляции;

2. Применение пониженных (безопасных) напряжений;

3. Обеспечение недоступности токоведущих частей (ограждения, блокировки);

4. Применение средств индивидуальной защиты;

5. Проведение ряда организационных мероприятий (специальное обучение, аттестация и переаттестация лиц электротехнического персонала, инструктажи).

Исправная изоляция – одно из основных условий безопасной эксплуатации электроустановок. Для электроизоляции используют различные диэлектрические материалы: резина, пластмассы, фарфор, эбонит, стеклоткань, смолы, лаки, краски и т.п.

Надежность изоляции оценивается ее сопротивлением в омах (Ом). ПУЭ устанавливают, что в силовых и осветительных сетях напряжением до 1000 В сопротивление изоляции между любым проводом и землей, а также между двумя проводниками должно быть не менее 0,5 МОм. Поэтому состояние изоляции в установленные нормами сроки проверяют, измеряя ее сопротивление специальными приборами – мегометрами:

- во время приемки электрооборудования после монтажа и ремонта;

- периодически в процессе эксплуатации;

- постоянно в процессе эксплуатации.

Периодический контроль осуществляют на отключенной установке не реже 1 раза в 3 года лицом электротехнического персонала с квалификационной группой не ниже III. Чаще всего используется мегометр М 1101.

Постоянный контроль сопротивления изоляции заключается в измерении сопротивления изоляции электроустановки, находящейся под рабочим напряжением, в течение всего времени ее работы. Такой контроль осуществляется специальными приборами ПКИ, МКН-380М и др.

Иногда (в особо неблагоприятных условиях) применяется двойная изоляция токопроводников, где устраиваются две независимые одна от другой ступени изоляции, каждая из которых рассчитана на номинальное напряжение. Применение двойной изоляции наиболее рационально, когда в дополнение к рабочей электроизоляции токоведущих частей (первая ступень), корпус электроприемника изготавливается из изолирующего материала (вторая ступень) в виде пластмасс, стекловолокна и т.п.

21.) Назначение, устройство и принцип действия защитного заземления электроустановок.

Защитное заземление – преднамеренное электрическое соединение с заземляющим устройством металлических нетоковедущих частей, которые в аварийной ситуации могут оказаться под напряжением. Заземляющее устройство представляет собой совокупность заземлителя (металлический проводник или группа проводников, находящихся в непосредственном соприкосновении с землей) и заземляющих проводников (металлические проводники, соединяющие заземляемые части электроустановки с заземлителем).

На практике необходимо стремиться к использованию естественных заземлителей. В качестве их можно использовать водопроводные стальные трубы, проложенные в земле (кроме трубопроводов с горячими жидкостями, горючими и взрывоопасными веществами); обсадные трубы артезианских скважин; свинцовые оболочки силовых кабелей (аллюминевые оболочки не могут использоваться в качестве заземлителей); металлические и железо-бетонные конструкции фундаментов, при условии, что они образуют непрерывную электрическую цепь по металлу.

Если нет возможности использовать естественные заземлители, то применяют искусственные – контурные или протяженные, одиночные, состоящие из стальных труб, арматурных стержней, угловой или полосовой стали.

Задача защитного заземления – устранить опасность поражения током человека при прикосновении к корпусу находящемуся под напряжением и в случае неисправности изоляции.

Область применения: 3-х фазные сети напряжением до 1000 В с изолированной нейтралью и выше 1000 В с любым режимом нейтрали. Заземлению подлежат: наружные установки при напряжении выше 36 В переменного тока и выше 110В постоянного тока, установки в особо опасных помещениях, а также все установки переменного и постоянного тока при напряжении 500В и выше.

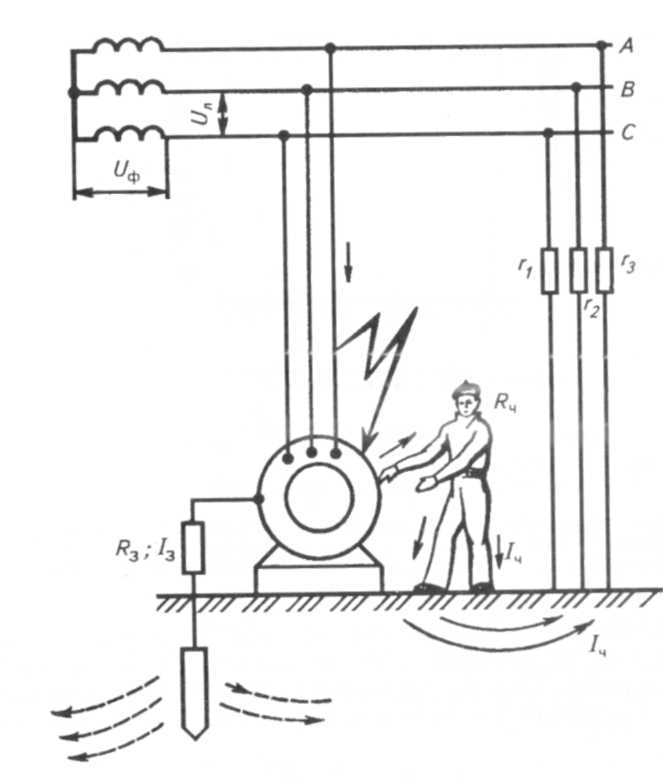

Принцип защиты с помощью заземления состоит в том, чтобы уменьшить напряжение на корпусе при замыкании на него тока. Когда заземление отсутствует, корпус на который произошло замыкание, имеет фазное напряжение относительно земли. Прикосновение к нему стольже опасно, как и к токоведущей части. Заземление вызывает перераспределение напряжений. Человек, прикоснувшись к заземленному корпусу, оказавшемуся под напряжением, образует цепь корпус – человек земля, параллельную цепи корпус – земля. Ток замыкания пойдет по обеим параллельным ветвям и распределится между ними обратно пропорционально их сопротивлениям. Согласно ПУЭ в электроустановках напряжением до 1000 В величина сопротивления заземляющего устройства не должна превышать 4 Ом.

22.) Зануление электроустановок, назначение и сущность

Зануление – преднамеренное электрическое соединение с нулевым проводом сети металлических нетоковедущих частей, которые могут оказаться под напряжением.

Область применения – 3-х фазные четырехпроводные сети напряжением до 1000 В с глухозаземленнойнейтралью. Рассмотрим принципиальную схему зануления.

Рис.2. Принципиальная схема зануления

Нулевой провод присоединен к корпусу защищаемого оборудования. При появлении на корпусе опасного напряжения в случае пробоя, возникает однофазное короткое замыкание между фазным и нулевым проводом. По цепи фаза-корпус-нулевой провод течет большой ток короткого замыкания, в результате чего срабатывает плавкий предохранитель и автоматически отключается поврежденная установка от сети.

Согласно ПУЭ для обеспечения надежного отключения необходимо:

1) чтобы ток короткого замыкания превышал номинальный ток плавкой вставки предохранителя I_к.з.>k·I_ном,

где I_ном – номинальный ток плавкой вставки;к – коэффициент надежности, принимается = 1,25 – 6 в зависимости от типа защитного устройства.

2) проводимость нулевого провода должна быть не менее 50% проводимости фазного провода в соответствии с условием допустимого нагрева нулевого провода и с целью снижения потенциала на нем во время прохождения аварийного тока.

3) Для обеспечения непрерывности цепи зануления нулевой провод должен быть проложен так, чтобы исключить возможность обрыва; в нулевом проводе запрещается ставить предохранители, выключатели и др. приборы, способные нарушить его целостность;

4) Важно понимать, что в течение некоторого времени с момента замыкания фазы на зануленный корпус и до момента срабатывания защиты на нулевом проводе сохраняется опасное напряжение. Под этим опасным напряжением будет находиться не только поврежденная установка, но и корпуса другого оборудования, подключенного к нулевому проводу.
