Инженерно-технологические расчеты ⇐ ПредыдущаяСтр 4 из 4
Определить мощность, потребляемую открытой турбинной мешалкой, вращающейся с частотой n = 4,7 с-1, при перемешивании суспензии в аппарате диаметром D = 1,2 м и высотой H = 1,6 м. Плотность жидкости ρж = 1070 кг/м3; вязкость μж = 0,02 Па·с. Содержание твердой фазы φ = 0,3. Плотность частиц ρтв = 1400 кг/м3. Зададим тип мешалки. [2] Примем открытую турбинную мешалку с шестью лопатками (10). Определим диаметр нормализованной мешалки при отношении высоты уровня жидкости к диаметру аппарата не более двух по формуле (3.1):
dм =(0,25…0,3)· D,(3.1)
где dм – диаметр мешалки, м; D – диаметр аппарата, м. После вычислений получим:
dм =(0,25…0,3)·1,2=0,3 (м).
Перемешивание механическими мешалками может происходить при ламинарном и турбулентном режиме [3]. Определим какой режим в данном случае по формуле (3.2):
Reм=nd2мρж/μж (3.2)
где Reм – критерий Эйлера; n – частота вращения мешалки, с-1; dм – диаметр мешалки, м; ρж – плотность жидкости; μж – вязкость жидкости. При вычислении получим:
Reм =4,7·0,32·1070/0,02=2,26·104.
Reм =2,26·104>104. Из вычислений можно сделать вывод, что имеет место турбулентный режим. Из графика KN=f(Re) представленного на рисунке 3.2 определим опытный коэффициент KN. [3]

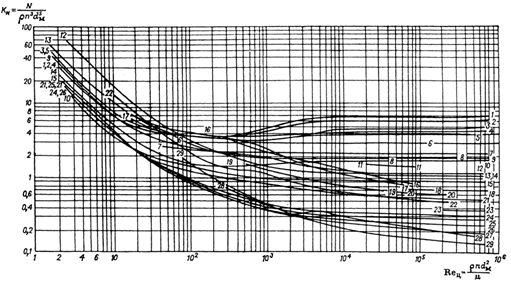

Рисунок 3.1 – Графическая зависимость KN=f(Re) для различных типов мешалок.
Опытный коэффициент KN для открытой турбинной мешалки с шестью лопатками: KN = 1,9. Мощность, потребляемая открытой турбинной мешалкой, находится по формуле (3.3): N=KN·n3·ρж·d5м,(3.3)
где N – мощность, потребляемая открытой турбинной мешалкой, кВт; KN – опытный коэффициент; n – частота вращения мешалки, с-1; ρж – плотность жидкости, кг/м3; dм – диметр мешалки, м. После вычислений получим:
N =1,9·4,73·1070·0,35=5,13(кВт).
Таким образом, выбраная открытая турбинная мешалка с шестью лопатками характеризуется следующими соотношениями:
D/d = 3, H/D = 1, b/dм = 0,25, s/d м =2
где D – диаметр сосуда; H – высота слоя жидкости в мешалке; b – ширина лопасти мешалки; dм – диаметр мешалки; s – шаг винта. Заключение
В процессе перемешивания происходит тесное соприкосновение частиц и непрерывное обновление поверхности взаимодействия веществ. Вследствие этого, при перемешивании значительно ускоряются процессы, например такие, как растворение в жидкости твердых веществ, протекание большинства химических реакций и процесс теплообмена. Перемешивание способствует процессу ускорения абсорбции, выпаривания и основных процессов химических технологий. Перемешивание – это процесс многократного перемещения частиц неоднородной текучей среды друг относительно друга во всем объеме емкости или аппарата, происходящий за счет импульсов, среде с мешалкой, струей жидкости или газа. Перемешивание с помощью мешалки - обязательное условие успешного проведения многих самых разнообразных технологических операций. На производстве перемешивание с помощью мешалки осуществляют в целях: а) обеспечения равномерного распределения и дробления, измельчения до заданной дисперсности (диспергирование) газа в жидкости или жидкости в жидкости, а также равномерного распределения твердых частиц в объеме жидкости; б) интенсификации нагревания или охлаждения обрабатываемых масс в емкости или аппарате, а также обеспечения равномерного распределения температуры в перемешиваемой емкости или аппарате; в) интенсификации массообмена в перемешиваемой среде, а также равномерного распределения растворенного вещества в перемешиваемой массе. Таким образом, перемешивание с помощью механической мешалки оказывает решающее влияние и на скорость различных процессов химических превращений, поскольку в промышленных условиях скорость этих процессов определяется не только химической кинетикой, а в значительной мере условиями передачи теплоты и массы. В зависимости от целей и условий проведения процесса применяют емкости и аппараты с перемешивающими устройствами различных конструкций. Процесс перемешивания с помощью мешалки широко используется во многих отраслях промышленности в таких как химическая, лакокрасочная, энергетика, нефтяная, асфальтовая, пищевая и других для изготовления и приготовления суспензий, взвесей, растворов, реагентов и эмульсий, проведение реакций, гомогенизирование, суспендирование, растворение, смешение, взмучивание и другое. [4] Открытая турбинная мешалка с шестью лопатками имеет следующие характеристики: D/d = 3, H/D = 1, b/dм = 0,25, s/d м =2
где D – диаметр сосуда; H – высота слоя жидкости в мешалке; b – ширина лопасти мешалки; dм – диаметр мешалки; s – шаг винта. При работе данной мешалки наблюдается большое значение затрачиваемой мощности. Список использованной литературы 1 Лекции по процессам и аппаратам пищевых производств. 2 Ю.М. Плаксин, Н.Н. Малахов, В.А. Ларин «Процессы и аппараты пищевых производств».- М.: КолосС, 2006.-760 с.: ил. 3 Павлов К.Ф., Романков П.Г., Носков А.А. Примеры и задачи по курсу процессов и аппаратов химической технологии. Учебное пособие для вузов/Под ред. чл.-корр. АН СССР П.Г. Романкова.- 10-е изд., перераб. и доп.- Л.:Химия, 1987. - 576 с., ил. 4 Кафаров В.В., Дорохов И.Н., Арутюнов С.Ю., Системный анализ процессов химической технологии. М.: Химия, 1988. - 214-298 с.
|
