Графическая работа №3
Государственное бюджетное профессиональное образовательное учреждение
«Пермский техникум промышленных и информационных технологий»
ИНЖЕНЕРНАЯ ГРАФИКА
Задания
Вариант № 10
Пермь, 2013
Графическая работа №1

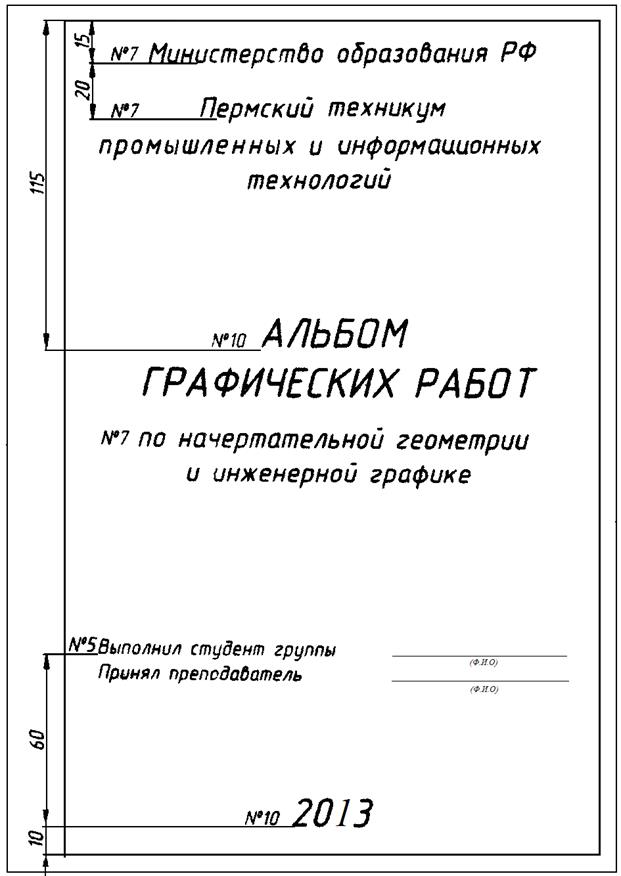

На формате А4 нанести рамку в соответствии с текстом выполнить надпись чертежным шрифтом (ГОСТ 2.304-81)
Графическая работа №2

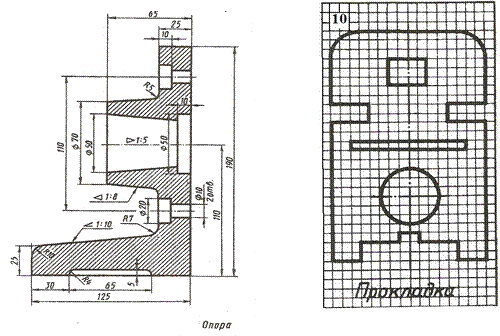

Построение уклона и конусности. Нанесение размеров. На листе формате А3 выполняются два изображения:
Первое – это контур детали с построением конусности и уклона.
Второе – это контур детали, на которой необходимо проставить размеры. Размеры определяются из того, что сторона одной клетки равна 5 мм.
Графическая работа №3
Выполнить контуры технических деталей с применением геометрических построений (построение сопряжений и деление окружности на равные части). Нанести размеры. Работа выполняется на формате А3.
