Способы коммутации

Под коммутацией данных понимается их передача, при которой канал передачи данных может использоваться попеременно для обмена информацией между различными пунктами информационной сети в отличие от связи через некоммутируемые каналы, обычно закрепленные за определенными абонентами

Различают следующие способы коммутации данных:

коммутация каналов - осуществляется соединение ООД двух или более станций данных и обеспечивается монопольное использование канала передачи данных до тех пор, пока соединение не будет разомкнуто;

коммутация сообщений - характеризуется тем, что создание физического канала между оконечными узлами необязательно и пересылка сообщений происходит без нарушения их целостности. Вместо физического канала имеется виртуальный канал, состоящий из физических участков, и между участками возможна буферизация сообщения;

коммутация пакетов - сообщение передается по виртуальному каналу, но оно разделяется на пакеты, при этом канал передачи данных занят только во время передачи пакета (без нарушения его целостности) и по ее завершении освобождается для передачи других пакетов.

Коммутация каналов. Коммутация каналов может быть пространственной и временной.

Пространственный коммутатор размера N*M представляет собой сетку (матрицу), в которой N входов подключены к горизонтальным шинам, а M выходов - к вертикальным (рис.4).

Рис. 4. Матрица пространственного коммутатора

В узлах сетки имеются коммутирующие элементы, причем в каждом столбце сетки может быть открыто не более чем по одному элементу. Если N= M, то коммутатор может обеспечить соединение каждого входа с не менее чем одним выходом; в противном случае коммутатор называется блокирующим, т.е. не обеспечивающим соединения любого входа с одним из выходов. Обычно применяются коммутаторы с равным числом входов и выходов N*N.

Недостаток рассмотренной схемы - большое число коммутирующих элементов в квадратной матрице, равное N². Для устранения этого недостатка применяют многоступенные коммутаторы. Например, схема трехступенного коммутатора 6*6 имеет вид, представленный на рис. 5.

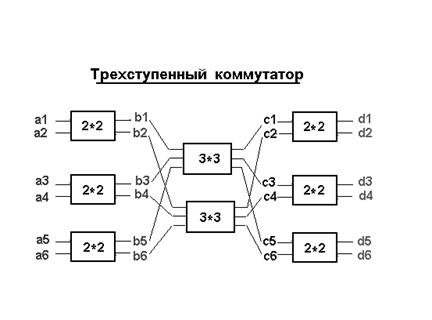

Рис. 5. Схема трехступенного пространственного коммутатора

Достаточным условием отсутствия блокировок входов является равенство k = 2*n-1. Здесь k - число блоков в промежуточном каскаде, n = N/p; p - число блоков во входном каскаде. В приведенной на рис. 5 схеме это условие не выполнено, поэтому блокировки возможны. Например, если требуется выполнить соединение a1-d1, но ранее скоммутированы соединения a2-b2-c4-d3, a3-b3-c1-d2, то для a1 доступны шины b1,с3 и с5, однако они не ведут к d1.

В многоступенных коммутаторах существенно уменьшено число переключательных элементов за счет некоторого увеличения задержки. Так, при замене одноступенного коммутатора 1000*1000 трехступенным с n = 22 и k = 43 число переключателей уменьшается с 10⁶ до 2*46*22*43+43*46*46, т.е. примерно до 0,186*10⁶.

Временной коммутатор построен на основе буферной памяти, запись производится в ее ячейки последовательным опросом входов, а коммутация осуществляется благодаря считыванию данных на выходы из нужных ячеек памяти. При этом происходит задержка на время одного цикла "запись-чтение". В настоящее время преимущественно используются временная или смешанная коммутация.

Сегодня для построения глобальных связей в корпоративной сети доступны сети с коммутацией каналов двух типов — традиционные аналоговые телефонные сети и цифровые сети. Достоинством сетей с коммутацией каналов является их распространенность, что характерно особенно для аналоговых телефонных сетей. В последнее время цифровые сети и в России также стали вполне доступны корпоративному пользователю.

Известным недостатком аналоговых телефонных сетей является низкое качество составного канала, которое объясняется использованием телефонных коммутаторов устаревших моделей, работающих по принципу частотного уплотнения каналов (FDM-технологии). На такие коммутаторы сильно воздействуют внешние помехи (например, грозовые разряды или работающие электродвигатели), которые трудно отличить от полезного сигнала. Правда, в аналоговых телефонных сетях все чаще используются цифровые АТС, которые между собой передают голос в цифровой форме. Аналоговым в таких сетях остается только абонентское окончание. Чем больше цифровых АТС в телефонной сети, тем выше качество канала, однако до полного вытеснения АТС, работающих по принципу FDM-коммутации, в нашей стране еще далеко. Кроме качества каналов, аналоговые телефонные сети также обладают таким недостатком, как большое время установления соединения, особенно при импульсном способе набора номера, характерного для нашей страны.

Телефонные сети, полностью построенные на цифровых коммутаторах свободны от многих недостатков традиционных аналоговых телефонных сетей. Они предоставляют пользователям высококачественные линии связи, а время установления соединения в сетях существенно сокращено.

Коммутация пакетов. Во многих случаях наиболее эффективной оказывается коммутация пакетов. Во-первых, ускоряется передача данных в сетях сложной конфигурации за счет того, что возможна параллельная передача пакетов одного сообщения на разных участках сети; во-вторых, при появлении ошибки требуется повторная передача короткого пакета, а не всего длинного сообщения. Кроме того, ограничение сверху на размер пакета позволяет обойтись меньшим объемом буферной памяти в промежуточных узлах на маршрутах передачи данных в сети.

В сетях коммутации пакетов различают два режима работы: режим виртуальных каналов (другое название - связь с установлением соединения) и дейтаграммный режим (связь без установления соединения).

В режиме виртуальных каналов пакеты одного сообщения передаются в естественном порядке по устанавливаемому маршруту. При этом в отличие от коммутации каналов линии связи могут разделяться многими сообщениями, когда попеременно по каналу передаются пакеты разных сообщений (это так называемый режим временного мультиплексирования, иначе TDM - Time Division Method), или задерживаться в промежуточных буферах. Предусматривается контроль правильности передачи данных путем посылки от получателя к отправителю подтверждающего сообщения - положительной квитанции. Этот контроль возможен как во всех промежуточных узлах маршрута, так и только в конечном узле. Он может осуществляться старт-стопным способом, при котором отправитель до тех пор не передает следующий пакет, пока не получит подтверждения о правильной передаче предыдущего пакета, или способом передачи "в окне". Окно может включать N пакетов, и возможны задержки в получении подтверждений на протяжении окна. Так, если произошла ошибка при передаче, т.е. отправитель получает отрицательную квитанцию относительно пакета с номером K, то нужна повторная передача и она начинается с пакета K.

Например, в сетях можно использовать переменный размер окна. Время ожидания подтверждений вычисляется по формуле

T _ож = 2 T _ср,

где T _ср:= 0,9 T _ср + 0,1 T_i, T _ср - усредненное значение времени прохода пакета до получателя и обратно, T_i - результат очередного измерения этого времени.

В дейтаграммном режиме сообщение делится на дейтаграммы. Дейтаграмма - часть информации, передаваемая независимо от других частей одного и того же сообщения в вычислительных сетях с коммутацией пакетов. Дейтаграммы одного и того же сообщения могут передаваться в сети по разным маршрутам и поступать к адресату в произвольной последовательности, что может послужить причиной блокировок сети. На внутренних участках маршрута контроль правильности передачи не предусмотрен и надежность связи обеспечивается лишь контролем на оконечном узле.

Блокировкой сети в дейтаграммном режиме называется такая ситуация, когда в буферную память узла вычислительной сети поступило столько пакетов разных сообщений, что эта память оказывается полностью занятой. Следовательно, она не может принимать другие пакеты и не может освободиться от уже принятых, так как это возможно только после поступления всех дейтаграмм сообщения.

В 80-е годы для надежного объединения локальных сетей и крупных компьютеров в корпоративную сеть, использовалась практически одна технология глобальных сетей с коммутацией пакетов — Х.25. Сегодня выбор стал гораздо шире, помимо сетей Х.25 он включает такие технологии, как frame relay, SMDS и ATM. Кроме этих технологий, разработанных специально для глобальных компьютерных сетей, можно воспользоваться услугами территориальных сетей TCP/IP, которые доступны сегодня как в виде недорогой и очень распространенной сети Internet, качество транспортных услуг которой пока практически не регламентируется и оставляет желать лучшего, так и в виде коммерческих глобальных сетей TCP/IP, изолированных от Internet и предоставляемых в аренду телекоммуникационными компаниями.

В табл. 1 приводятся характеристики этих сетей, причем в графе «Трафик» указывается тип трафика, который наиболее подходит для данного типа сетей, а в графе «Скорость доступа» — наиболее типичный диапазон скоростей, предоставляемых поставщиками услуг этих сетей.

Таблица 1. Характеристики сетей с коммутацией пакетов

Технология SMDS (Switched Multi-megabit Data Service) была разработана в США для объединения локальных сетей в масштабах мегаполиса, а также предоставления высокоскоростного выхода в глобальные сети. Эта технология поддерживает скорости доступа до 45 Мбит/с и сегментирует кадры МАС-уровня в ячейки фиксированного размера 53 байт, имеющие, как и ячейки технологии ATM, поле данных в 48 байт. Технология SMDS основана на стандарте IEEE 802.6, который описывает несколько более широкий набор функций, чем SMDS. Стандарты SMDS приняты компанией Bellcore, но международного статуса не имеют. Сети SMDS были реализованы во многих крупных городах США, однако в других странах эта технология распространения не получила. Сегодня сети SMDS вытесняются сетями ATM, имеющими более широкие функциональные возможности
