Теплоустойчивость помещений в холодный период года
11.2.1 Теплоустойчивость помещений в холодный период года при наличии в здании системы отопления с автоматическим регулированием температуры внутреннего воздуха не нормируется. В остальных случаях нормативные требования к теплоустойчивости помещений установлены в СНиП 23-02.
11.2.2 Метод расчета теплоустойчивости помещений в холодный период года состоит в следующем.
11.2.2.1 Расчетную амплитуду колебания результирующей температуры помещений жилых и общественных зданий в холодный период года
, °С, следует определять по формуле
, (54)
где М — коэффициент неравномерности теплоотдачи нагревательным прибором, принимаемый по таблице 16;
Qo — средняя теплоотдача отопительного прибора, Вт, равная теплопотерям данного помещения, определяемым в соответствии с нормативными документами;
Аi — площадь i -й ограждающей конструкции, м2;
Вi — коэффициент теплопоглощения поверхности i -го ограждения, Вт/(м2·°С), определяемый по формуле
, (55)
a int — коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, Вт/(м2·°С), равный 4,5 + a k;
a k — коэффициент конвективного теплообмена внутренней поверхности, Вт/(м2·°С), принимаемый равным для: внутреннего ограждения — 1,2; окна — 3,5; пола — 1,5; потолка — 3,5;
— коэффициент теплоусвоения внутренней поверхности i -й ограждающей конструкции, Вт/(м2·°С), определяемый по 11.2.2.3.
Таблица 16 — Коэффициент неравномерности теплоотдачи нагревательных приборов М
| № п.п. | Тип отопления | М |
| Водяное отопление зданий с непрерывным обслуживанием | 0,1 | |
| Паровое отопление или нетеплоемкими печами: | ||
| а) время подачи пара или топки печи —18 ч, перерыв — 6 ч | 0,8 | |
| б) время подачи пара или топки печи —12 ч, перерыв — 12 ч | 1,4 | |
| в) время подачи пара или топки печи — 6 ч, перерыв — 18 ч | 2,2 | |
| Водяное отопление (время топки — 6 ч) | 1,5 | |
| Печное отопление теплоемкими печами при топке их 1 раз в сутки: | ||
| толщина стенок печи в 1/2 кирпича | От 0,4 до 0,9 | |
| толщина стенок печи в 1/4 кирпича | От 0,7 до 1,4 | |
| Примечание — Меньшие значения М соответствуют массивным печам, большие — менее массивным легким печам. При топке печей 2 раза в сутки величину М следует уменьшать в 2,5—3 раза для печей со стенками в 1/2 кирпича и в 2—2,3 раза — при 1/4 кирпича. |
Нумерация слоев в формуле (55) принята в направлении от внутренней к наружной поверхности ограждения.
При расчете по формуле (54) для окон и остекленных наружных дверей следует принимать величину
, (56)
где Ro — сопротивление теплопередаче окна или двери, м2·°С/Вт.
11.2.2.2 Для определения коэффициентов теплоусвоения поверхности отдельных слоев ограждающей конструкции следует предварительно вычислить тепловую инерцию D каждого слоя по формуле (53).
11.2.2.3 Коэффициент теплоусвоения внутренней поверхности ограждающей конструкции Yint, Вт/(м2·°С), определяется следующим образом:
а) если первый (внутренний) слой ограждающей конструкции имеет тепловую инерцию D >1, то
Yint = s 1; (57)
б) если D 1 + D 2 +... + Dn -1 < 1, но D 1 + D 2 +... + Dn > 1, то коэффициент Yint следует определять последовательно расчетом коэффициентов теплоусвоения внутренней поверхности слоев конструкции, начиная с (n -1) слоя до первого следующим образом:
для (n -1) слоя — по формуле
; (58)
для i -го слоя (i = n -2, n -3,..., 1) — по формуле
. (59)
Коэффициент Yint принимается равным коэффициенту теплоусвоения поверхности i -го слоя Yi,
в) если для ограждающей конструкции, состоящей из n слоев,
D 1 + D 2 +... + Dn < 1, то коэффициент Yint следует определять последовательно расчетом коэффициентов Yn, Yn -1,..., Y 1:
для n -го слоя — по формуле
; (60)
для i -го слоя (i = n -2, n -3,..., 1) — по формуле (59);
г) для внутренних ограждающих конструкций величина Yint определяется как для наружных ограждений, но принимается, что в середине ограждений s = 0. Для несимметричных ограждений их середину следует назначать по половине величины S D всего ограждения;
д) при наличии в ограждающей конструкции воздушной прослойки коэффициент теплоусвоения воздуха s в ней принимается равным нулю.
В формулах (57) — (60) и неравенствах:
D 1, D 2,..., Dn — тепловая инерция соответственно 1-го, 2-го,..., n -го слоев конструкции, определяемая по формуле (53);
Ri,.., Rn -1, Rn — термические сопротивления, м2·°С/Вт, соответственно i -го,..., (n -1)-го и n -го слоев конструкции, определяемые по формуле (8);
s 1,..., si,..., sn -1, sn — расчетные коэффициенты теплоусвоения материала 1-го,..., i -го,..., (n -1)-го и n -го слоев конструкции, Вт/(м2·°С), принимаемые по приложению Д;
Yi +l — коэффициент теплоусвоения внутренней поверхности (i +1)-го слоя конструкции, Вт/(м2·°С);
a ехt — то же, что и в формуле (8).
11.2.2.4 Полученная по формуле (54) расчетная амплитуда колебаний результирующей температуры помещения должна быть меньше или равна нормируемому значению
.
11.2.2.5 Выбор типа теплоаккумулирующего прибора по показателю затухания тепловой волны в нем vc производится по графикам рисунков 2—4 для различных режимов его зарядки в зависимости от сочетания L/ Yn и Qp.c /(LD tdes), обеспечивая в левом секторе от кривых условие .

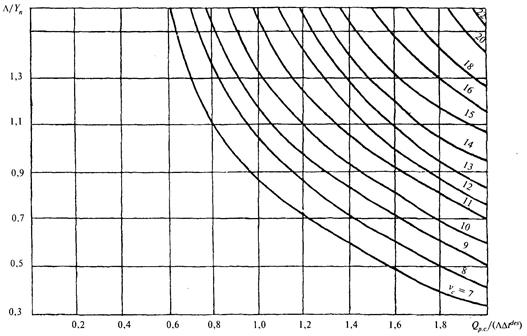

Рисунок 2 — График для подбора теплоаккумулирующих приборов (продолжительность зарядки 8 ч)

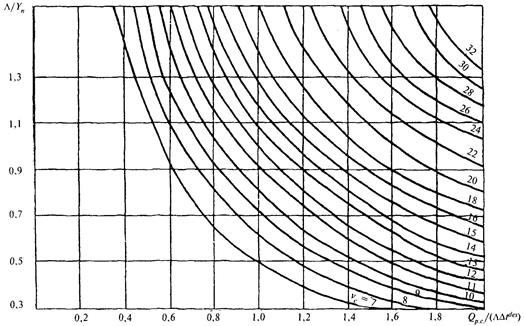

Рисунок 3 — График для подбора теплоаккумулирующих приборов (продолжительность зарядки 8 + 2 ч дневной подразрядки)
Рисунок 4 — График для подбора теплоаккумулирующих приборов (продолжительность зарядки 6 + 2 ч дневной подразрядки)
Показатель теплоусвоения внутренних поверхностей помещения и теплоаккумуляционных слоев прибора Yn и показатель интенсивности конвективного теплообмена в помещении L определяются соответственно по формулам:
; (61)
, (62)
где Yi — коэффициент теплоусвоения i -й поверхности помещения, определяемый согласно 12.2.3, и теплоаккумулирующего прибора, Вт/(м2·°С), определяемый по формуле
, (63)
R 1, R 2 — термические сопротивления соответственно теплоизоляционного и теплоаккумулирующего слоев прибора, м2·°С/Вт;
s 1, s 2 — коэффициенты теплоусвоения материалов соответственно теплоизоляционного и теплоаккумулирующего слоев прибора, Вт/(м2·°С), принимаемые по приложению Д или по результатам теплотехнических испытаний;
— коэффициент конвективного теплообмена i -й поверхности помещения и теплоаккумулирующего прибора с воздухом помещения, Вт/(м2·°С), принимаемый равным для: наружного ограждения — 3,1; внутреннего ограждения — 1,2; окна — 4,1; пола — 1,5; потолка — 3,5; теплоаккумулирующего прибора — 5,6 при температуре его поверхности 95 °С и 3,3 — при 40 °С;
Аi — площадь i -й поверхности помещения и теплоаккумулирующего прибора, м2.
11.2.2.6 Мощность нагревательных элементов теплоаккумулирующего прибора Qp.c внепикового электроотопления определяется по формуле
, (64)
где
— расчетные теплопотери помещения, Вт, определяемые по СНиП 41-01;
m — продолжительность зарядки теплоаккумулирующего прибора, ч.
11.2.2.7 В случае когда электротеплоаккумуляционная система отопления частично покрывает теплопотери здания и является базовой частью комбинированной системы отопления, установочную мощность дополнительных постоянно работающих приборов системы отопления Qb следует определять по формуле
, (65)
где — то же, что и в 11.2.2.6;
— расчетные теплопотери помещения, Вт, при температуре наиболее холодной пятидневки на 5 °С выше указанной в СНиП 23-01.
11.2.2.8 Расчетную разность температур следует определять по формуле
, (66)
где
,
— расчетные температуры соответственно внутреннего и наружного воздуха, те же, что и в формуле (9).
11.3 Пример определения мощности теплоаккумуляционного прибора приведен в приложении X.
