Определение отметок точек. При решении задач данного типа возможны следующие пять случаев

При решении задач данного типа возможны следующие пять случаев.

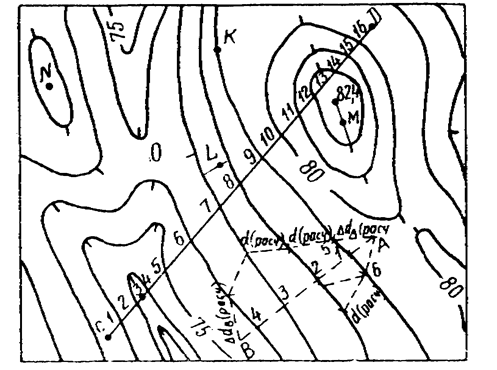

1. Точка К (рис. 28) лежит на горизонтали. Ее отметка определится отметкой горизонтали (H_k = 79,0 м).

2. Точка L находится между горизонталями с разными отметками. Проведя через точку L линию кратчайшего расстояния между горизонталями и применив линейную интерполяцию, определяем: H_L = 77,6 м.

3. Точка М находится внутри замкнутой горизонтали и известна отметка характерной точки (вершины возвышенности) – 82,4. Проведя через точку с известной отметкой и точку М линию до горизонтали и применив линейную интерполяцию, находим: Н_М = 82,2 м.

4. Точка N находится в центре замкнутой горизонтали, отметки характерной точки нет. В подобных случаях следуют правилу: превышение точки в центре замкнутой горизонтали принимается равным половине высоты сечения рельефа. Следовательно, в нашем случае
H_N = 78,0 + = 78,5 м.

Рис. 28

5. Точка О находится в точке седловины. Здесь также принимается превышение 0,5 h_c, тогда Н_O = 76,5 м.

Отметки точек по топографическому плану или карте вычисляют с точностью 0,1 h_c.
