Составление ведомости прямых и кривых ⇐ ПредыдущаяСтр 4 из 4

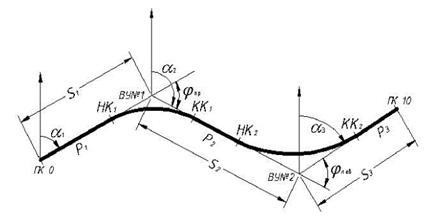

Зная первоначальное направление, пикетажные значения вершин углов поворота и точек начала и конца кривых, название (правый или левый) и величину углов поворота, составляют ведомость прямых и кривых, которая необходима для контроля вычислений, связанных с положением трассы в плане и является основным документом для разбивки трассы на местности. Графа 1 заполняется через строку названиями элементов переломов трассы в плане. Графа 2 заполняется пикетажными значениями переломов трассы в плане. Значения ПК0, ВУ№1 и ПК10 одинаковы для всех вариантов. Пикетажное значение ВУ№2 заносится в ведомость по результатам вычислений в третьем пункте методических указаний. Графы 3, 4 заполняются значениями углов поворота. Графы 5 — 9 заполняются значениями элементов кривых с подсчетом сумм. Графы 10, 11 заполняются пикетажными значениями начала (НК) и конца (КК) кривых. Графа 12 заполняется значениями длин прямолинейных участков трассы. Длины прямых вставок Р1, Р2 и Р3 вычисляются следующим образом (см. рис.5).
Таблица 2. Ведомость прямых и кривых.
Контроль: ∑ Р = 780,25 ∑ S = 1345,11 + ∑ К = 219,75 - ∑ Д = 345,11 L = 1000.00 L = 1000.00

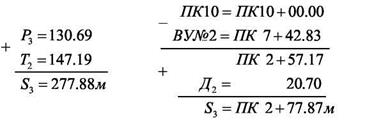

Длина вставки Р 1вычисляется как разность пикетажных значений начала первой кривой и ПК0: Р 1 = НК 1 - ПК 0. Для нашего примера: НК1 = ПК1 +28,07 - ПК0 = ПК0 +00.00 Р1 = ПК1 + 28,07 = 28,07 Длина вставки Р2 вычисляется как разность пикетажных значений начала второй кривой и конца первой: Р2=НК2-КК1 Для нашего примера: НК2 = ПК5 +60,04 - КК1 = ПК2 + 17,43 Р2= ПК3 + 42,61 = 342,61 Так как по условиям задания общая длина трассы должна быть равна 10 пикетам, то третья прямая вставка определится: Р3=ПК10-КК 2 ПК10 = ПК10 + 00.00 - КК2 = ПК5 + 90,43 Р3 = ПК4 + 9,57 = 409,57 В строке «Суммы» подсчитывается общая длина трех прямых вставок. Графа 13 заполняется значениями расстояний между вершинами углов поворотов S1, S2 и S3 (рис. 5). Значения S1 и S2 приведены в исходных данных. Длина S3 определится суммированием P3 и T2 или разностью пикетажных значений конца трассы (ПК10) и ВУ№2 плюс номер второй кривой.
В строку «суммы» необходимо записать сумму расстояний между вершинами углов поворота (S1 + S2 + S3). Графа 14 заполняется значениями дирекционных углов сторон трассы. Для вычисления дирекционных углов сторон ВУ№1 - ВУ№2 и ВУ№2 - ПК 10 используют исходный румб начальной стороны ПК0 — ВУ№1. Переведя исходный румб в дирекционный угол, вычисляют дирекционные углы всех последующих сторон по правилу: дирекционный угол последующего направления трассы равен дирекционному углу предыдущего направления плюс правый или минус левый угол поворота трассы.
В нашем случае: Вычисленные по дирекционным углам румбы записываются в графу 15. В рассматриваемом примере они будут следующие: r1-2 = ЮВ:700 52ʹ; r2-10 = СВ: 560 52ʹ После заполнения ведомости прямых и кривых производится контроль расчетов по формуле: где L - общая длина трассы (1000 м). Значения элементов формулы берутся из графы «суммы» ведомости прямых и кривых. Для рассматриваемого примера контроль расчетов будет следующим: Допустимое расхождение равно двум сантиметрам, что обусловлено ошибкой округления при расчетах элементов кривых. Работа по разделу «Расчет пикетажа трассы» завершается устным отчетом с предъявлением расчетов элементов и пикетажных значений главных точек кривых, ведомости прямых и кривых.
|
