Постоянное запоминающее устройство

К постоянной памяти относят постоянное запоминающее устройство, ПЗУ (в англоязычной литературе - Read Only Memory, ROM, что дословно переводится как "память только для чтения"), перепрограммируемое ПЗУ, ППЗУ (в англоязычной литературе – Programmable Read Only Memory, PROM), и флэш-память (flash memory). Название ПЗУ говорит само за себя. Информация в ПЗУ записывается на заводе-изготовителе микросхем памяти, и в дальнейшем изменить ее значение нельзя. В ПЗУ хранится критически важная для компьютера информация, которая не зависит от выбора операционной системы. Программируемое ПЗУ отличается от обычного тем, что информация на этой микросхеме может стираться специальными методами (например, лучами ультрафиолета), после чего пользователь может повторно записать на нее информацию. Эту информацию будет невозможно удалить до следующей операции стирания информации.

Флэш-память.

Особо следует рассказать о флэш-памяти. Flash по-английски – это "вспышка, проблеск". Флэш-память является энергонезависимой памятью, (как и ПЗУ и ППЗУ). При выключении компьютера ее содержимое сохраняется. Однако содержимое flash-памяти можно многократно перезаписывать, не вынимая ее из компьютера (в отличие от ППЗУ). Запись происходит медленнее, чем считывание, и осуществляется импульсами повышенного напряжения. Вследствие этого, а также из-за ее стоимости, флэш память не заменит микросхемы ОЗУ.

CMOS-память.

CMOS-память – энергозависимая, перезаписываемая память, которая при своей работе, однако, почти не потребляет энергии. CMOS переводится как complementary metal oxode semiconductor – "комплементарный металл - оксид - полупроводниковый". Достоинства этой памяти – низкое потребление энергии, высокое быстродействие. В CMOS - памяти компьютера находятся важные для его работы настройки, которые пользователь может менять для оптимизации работы компьютера. Питается эта память от небольшого аккумулятора, встроенного в материнскую плату.

Недостатки перезаписываемой памяти.

Основной недостаток ПЗУ – невозможность обновить информацию в этом виде памяти, – одновременно является и его преимуществом: данные невозможно потерять случайно и умышленно. Особенно это стало актуальным на рубеже XX – XXI веков, с вытеснением микросхем ПЗУ на CMOS и flash-память. Рассмотрим возникающие проблемы.

Потеря данных в CMOS.

Компьютеры с ISA шиной (содержащие процессоры вплоть до i80286), имели минимум настроек. Часто они вполне нормально работали в своей основной конфигурации.

Ситуация изменилась после появления на компьютерах памяти более чем 16 Мбайт, ШВУ контроллеров и PCI-шины. Как выяснилось, в большинстве случаев стандартная настройка материнской платы стала неприменимой. Для сохранения настроек пользователя их стали хранить в CMOS-памяти.

Иногда содержимое CMOS-памяти разрушается. Это возможно в следующих случаях:

Воздействие вируса. При своей работе вирус может специально внедряться в CMOS-память, чтобы обеспечивать лучшие условия для его распространения либо специально вывести компьютер из строя.

Неисправность аккумулятора. В некоторых случаях аккумулятор CMOS-памяти может разряжаться (от времени или короткого замыкания на плате.) В этом случае содержимое CMOS может разрушиться не сразу, а по прошествии двух - трех суток.

Скачок напряжения при работе с CMOS. В этом случае последствия непредсказуемы.

Установка пароля на загрузку. Иногда пользователь для защиты от несанкционированного доступа устанавливает "пароль на загрузку". Если он потом забудет пароль, то для запуска компьютера будет необходим сброс параметров CMOS-памяти путем короткого замыкания ее аккумулятора.

Для восстановления параметров CMOS-памяти после ее сброса существуют опции "стандартной" и безопасной" настройки этой памяти на материнской плате. Пользователю в этом случае придется

восстанавливать не все, а только часть параметров. Опции "стандартной" и "безопасной" настройки хранятся в ПЗУ и изменить их невозможно!

Потеря данных в flash-памяти.

Потеря данных в flash-памяти возможна по тем же причинам, что и в CMOS-памяти. Однако для флэш-памяти нет возможности вернуться к первоначальным установкам! В связи с этим потеря информации в флэш-памяти может быть непоправимой.

... В 1998 году автор узнал о новом чрезвычайно опасном вирусе –"Чернобыль". Опасность заключалась в его действии – ровно в годовщину аварии на Чернобыльской АЭС этот вирус портил содержимое флэш-памяти и наиболее важной ее части – BIOS. В результате компьютер не мог вообще осуществлять операции ввода-вывода, в том числе и загрузку операционных систем. CMOS-память же оставалась в полном порядке! Поскольку микросхема с BIOS обычно была припаяна к материнской плате, приходилось выкидывать всю материнскую плату.

Автору известен только один способ 100% гарантии избежать действия этого вируса – аппаратно запретить перезапись флэш-памяти. Дело в том, что новые версии этого вируса размножаются лавинообразно, и нет гарантии, что он сработает именно в эту дату.

К устройствам специальной памяти относятся постоянная память (ROM), перепрограммируемая постоянная память (Flash Memory), память CMOS RAM, питаемая от батарейки, видеопамять и некоторые другие виды памяти.

Постоянная память (ПЗУ, англ. ROM, Read Only Memory — память только для чтения) — энергонезависимая память, используется для хранения данных, которые никогда не потребуют изменения. Содержание памяти специальным образом "зашивается" в устройстве при его изготовлении для постоянного хранения. Из ПЗУ можно только читать.

Перепрограммируемая постоянная память (Flash Memory) — энергонезависимая память, допускающая многократную перезапись своего содержимого с дискеты.

Прежде всего в постоянную память записывают программу управления работой самого процессора. В ПЗУ находятся программы управления дисплеем, клавиатурой, принтером, внешней памятью, программы запуска и остановки компьютера, тестирования устройств.

Важнейшая микросхема постоянной или Flash-памяти — модуль BIOS. Роль BIOS двоякая: с одной стороны это неотъемлемый элемент аппаратуры, а с другой стороны — важный модуль любой операционной системы.

BIOS (Basic Input/Output System — базовая система ввода-вывода) — совокупность программ, предназначенных для автоматического тестирования устройств после включения питания компьютера и загрузки операционной системы в оперативную память.

Разновидность постоянного ЗУ — CMOS RAM.

CMOS RAM — это память с невысоким быстродействием и минимальным энергопотреблением от батарейки. Используется для хранения информации о конфигурации и составе оборудования компьютера, а также о режимах его работы. BIOS (Basic Input Output System) - базовая система ввода-вывода. Это часть программного обеспечения PC, поддерживающая управление адаптерами внешних устройств, экранные операции, тестирование, начальную загрузку и установку OS.

BIOS - это стандартный интерфейс, обеспечивающий переносимость OS между PC с одинаковым микропроцессором. BIOS хранится в ПЗУ PC. Управление устройствами осуществляется через механизм прерываний.

Прерывания:

аппаратные (инициируются аппаратными средствами),

логические (инициируются микропроцессором - нестандартные ситуации в работе микропроцессора),

программные (инициируются каким-либо программным обеспечением).

Большинство современных видеоадаптеров, а также контроллеры накопителей имеют собственную систему BIOS, которая обычно дополняет системную.

Во многих случаях программы, входящие в конкретную BIOS, заменяют соответствующие программные модули основной BIOS. Вызов программ BIOS, как правило, осуществляется через программные или аппаратные прерывания.

Заметим, что система BIOS помимо программ взаимодействия с аппаратными средствами на физическом уровне содержит программу тестирования при включении питания компьютера POST (Power-On-Self-Test, Самотестирование при включении питания компьютера).

Тестируются основные компоненты, такие как процессор, память, вспомогательные микросхемы, приводы дисков, клавиатуру и видеоподсистему. Если при включении питания компьютера возникают проблемы (BIOS не может выполнить начальный тест), вы услышите последовательность звуковых сигналов:Код сигнала

Если вы сталкиваетесь с чем-либо подобным, существует высокая вероятность того, что эта проблема связана с аппаратными средствами.

Система BIOS в PS реализована в виде одной микросхемы, установленной на материнской плате компьютера. Заметим, что название ROM BIOS в настоящее время не совсем справедливо, ибо “ROM” - предполагает использование постоянных запоминающих устройств (ROM - Read Only Memory), а для хранения кодов BIOS в настоящее время применяются в основном перепрограммируемые (стираемые электрически или с помощью ультрафиолетового излучения) запоминающие устройства. Мало того, наиболее перспективным для хранения системы BIOS является сейчас флэш-память. Это позволяет легко модифицировать старые или добавлять дополнительные функции для поддержки новых устройств, подключаемых к компьютеру.

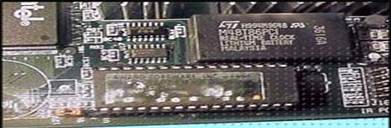

Интегральные схемы BIOS и CMOS

Содержимое CMOS изменяется специальной программой Setup, находящейся в BIOS (англ. Set-up — устанавливать, читается "сетап").

Для хранения графической информации используется видеопамять

Базовая система ввода-вывода (BIOS)
