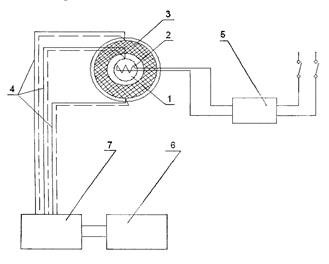

Описание экспериментальной установкиЭкспериментальная установка (рисунок 2.1) состоит из двух целых медных никелированных шаров м и м. Наружный шар укреплен на подставке. Внутри наружного шара размещен концентрично внутренний полый шар, внутри которого размещен нагревательный элемент. Между шаровыми поверхностями в сферическом кольце размещается исследуемый материал – песок. Датчиками температуры служат три термопары “медь-константан”, две из которых размещены на поверхности внешнего шара. Температура наружного шара определяется как полусумма показателей термопар. Рисунок 2.1 – Экспериментальная установка: 1- исследуемая изоляция; 2 – сферическая камера; 3 – нагреватель нихромовый; 4 – термопары “медь-константан”; 5 – проводка термопар; 6 – преобразователь; 7 – компьютер; 8 – блок питания.
Замеры производить через 10 минут до уверенности в наступлении установившегося режима. Установившийся режим определяется трехкратным повторением температур на поверхности шаров и их разности, а также по графикам приложения Excel. По результатам замеров построить график (рисунок 2.2) Рисунок 2.2 – График температур и их разности.
Горизонтальные участки графиков соответствуют установившемуся стационарному режиму, при котором все выделяемое нагревателем тепло за счет теплопередачи отводится в окружающую среду. Определив q и Dt на стационарном режиме, по формуле 1.14 определить искомый коэффициент теплопроводности. Данные замеров занести в таблицу 2.1
Таблица 2.1 – Экспериментальные данные
|
