Введение. Тема курсовой работы - “ Пожарное депо на два выезда ”

АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ

Введение

Тема курсовой работы - “ Пожарное депо на два выезда ”.

По назначению здание относится к общественным, и предназначено для постоянного пребывания людей осуществляющих определенные функциональные процессы, связанные с обслуживанием населения.

Пожарное депо является важным и неотъемлемым объектом в существовании и развитии городов и населенных пунктов в связи с большим риском возгорания элементов и материалов зданий.

1.2 Характеристика участка строительства

При проектировании здания приняты следующие условия:

1.3 Характеристика объекта

Здание пожарного депо относится к группе производственных зданий для защиты населения и материальных ценностей.

Степень долговечности здания ІІ.

Класс ответственности здания ІI по указаниям Приложения 7

По пожарно-технической классификации здание относится ко 2-ой степени.

1.4 Решение генерального плана

Участок отведенный под строительство и благоустройство, имеет прямоугольную форму общей площадью 6500м².

Вокруг здания организована пешеходная зона, обеспечивающая легкий доступ работников к любому из входов и выходов пожарного депо. На территории объекта имеются автостоянки для личного транспорта обслуживающего персонала. Покрытие стоянок изготовлено из брусчатки, имеет искусственное освещение в виде фонарных столбов. Также на территории располагается спортивная площадка для отдыха и тренировки личного состава пожарного звена.

Со стороны дворового и главного фасада имеются скамьи для отдыха. Вертикальная планировка выполнена с учетом поверхностного водоотвода дождевых и талых вод по проездам в пониженные места. Проектом предусмотрено асфальтовое покрытие проездов и прилегающей территории. На въезде пожарной машины в бокс по проекту расположена железобетонная плита. Для создания единого архитектурного ансамбля, для благоустройства территории используются малые архитектурные формы и зеленые насаждения. Озеленение участка является необходимым средством, обеспечивающим благоприятные санитарно – технические условия: ветрозащиту, шумозащиту, здоровый микроклимат на участке.

2 Архитектурно - планировочное решение

Проектируемый объект имеет несложную геометрическую форму, размеры здания в плане по крайним осям: 1-12 38.64м, А-Г 21м.

Здание 5-ти этажное. На первом этаже запроектированы: гараж-стоянка, помещение дежурной службы, помещение дежурного, узел управления, моечное отделение, раздевалка, бильярдная, комната для приема пищи, санузлы

На втором этаже запроектированы следующие помещения: приемная, кабинет начальника, канцелярия, комнаты отдыха, подсобные помещения, гостиничный номер, бар, санузлы.

На последующих этажах располагаются кабинеты. На пятом этаже находится зал совещаний площадью 198.51м², рассчитанный на 128 мест.

Высота этажа составляет 3.3м, высота боксов для пожарных машин равна 5.45м.

Эвакуация людей из здания при пожаре будет осуществляться через наружные выходы, запроектированные в осях В-Г, 3-4, 9-10.

3 Конструктивное решение

3.1 Конструктивная схема здания бескаркасная с продольными и поперечными несущими стенами. Пространственная жесткость и устойчивость здания обеспечивается за счёт совместной работы наружных и внутренних несущих стен связанных между собой жестким диском перекрытия.

3.2 Фундамент - свайные с монолитным железобетонным ростверком класса В20-по прочности, F-200 по морозостойкости, W4-по водопроницаемости, с вентилируемым технологическим подпольем.

1.6.3 Наружные стены выполнены из многослойной конструкции основой которой является кирпичная кладка толщиной 510мм. Кладку вести из керамического пустотного кирпича на цементно-песчаном растворе М50. Связь между наружными и внутренними стенами обеспечивается перевязкой швов и арматурными сетками, устанавливаемыми через 1 метр кладки по высоте. В местах установки дверных и оконных блоков заложить деревянные антисептированные пробки 65х120х240мм не менее двух на каждую сторону.

Во внутренних стенах, разделяющих санузлы, предусмотрены вентиляционные каналы размерами 140х140 мм, 270х140 мм.

1.6.4 Перегородки приняты толщиной 120мм из кирпича керамического пустотного с последующим оштукатуриванием с двух сторон цементно-песчаным раствором М 50. Перегородки из кирпича армируются проволокой Вр–I Ø4мм, через каждые четыре ряда. Верх перегородок крепится к плитам покрытия при помощи металлических скоб прикрепляемых к покрытиям с шагом 1.5м.

1.6.5 Перемычки в стенах и перегородках - сборные железобетонные. Тип перемычек и их количество определяем в зависимости от размеров перемычек и толщины наружных и внутренних стен. Перемычки укладывать на кирпичные стены по слою цементного раствора М50

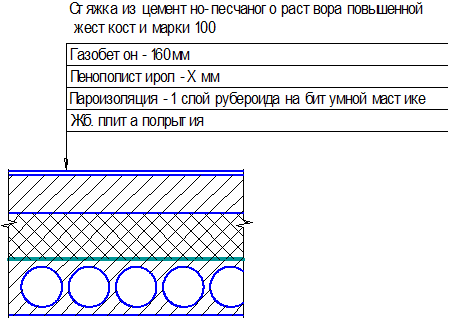

1.6.6 В здании запроектированы сборные железобетонные перекрытия из многопустотных плит толщиной 220мм. Всего предусмотрено 10 типоразмеров плит. Плиты опирать на несущие стены по слою цементно-песчаного раствора М100. Пустоты в торцах плит на глубину опирания, не менее 130мм, заделать бетоном для предохранения концов плит от продавливания вышележащей стеной и улучшения тепло- и звукоизоляционных свойств перекрытий.

Швы между плитами заделать бетоном В15 на мелком заполнителе. Отверстия для пропуска сантехнических труб допускается просверлить по месту в плитах перекрытия; отверстия должны попадать в пустоты плит и иметь размеры поперечного сечения не более 150х150 мм.

Плиты анкеруют между собой и со стенами арматурными стержнями Ø8 АI, анкера приварить к монтажным петлям плит перекрытия, места сварки закрыть слоем цементно-песчаного раствора толщиной 30мм.

1.6.7 Тип крыши – скатная из металлочерепицы марки МП Монтеррей толщиной 0.5 мм, материал– из оцинкованной стали с полимерным покрытием(полиэстр, пластизол, пурал). Отвод воды с крыши будет осуществляться через водосточные желоба.

1.6.7 Полы в здании применяются четырех видов: керамические, мозаичные, паркетные, досчатые.

1.6.8 Окна запроектированы с тройным остеклением. С наружной стороны оконного блока выполнить слив из оцинкованной стали вылет сливов – не менее 50мм за наружную плоскость стены. Подоконник устанавливать в зазор между оконным блоком и стеной. Образовавшееся пространство заполнить монтажной пеной.

1.6.9 Дверные блоки примыкающие к стенам, должны антисептироваться и защищаться гидроизоляционным рулонным материалом.

Крепить дверные блоки в стенах стальными костылями, забиваемыми в антисептированные деревянные пробки, установленные в проеме в процессе кладки. С каждой стороны дверного блока должно быть установлено не менее 2 пробок по высоте.

1.6.10В здании запроектированы лестницы основного назначения из сборных железобетонных лестничных маршей и площадок, расположенных в лестничных клетках огражденных капитальными стенами.

По фасаду 12-1 запроектированы лестничные марши из металлических косоуров швеллерного сечения и монолитных железобетонных ступеней. Для повышения огнестойкости косоуры оштукатурить по металлической сетке. В здании запроектированы металлические ограждения высотой 900-1200 мм с пластмассовыми поручнями. Между лестничными маршами по противопожарным требованиям запроектирован зазор 100мм для пропуска пожарных шлангов. В лестничной клетке запроектирован противопожарный водопровод с противопожарными кранами, устанавливаемыми на ответвлении от стояка на каждом этаже на высоте 1,35м от уровня пола в пожарных шкафчиках.

Вход на чердак осуществляется через люки по стремянкам, размер люка 820х800 мм.

1.7 Наружная и внутренняя отделка

Стены наружные облицовываются керамическим кирпичем. Оконные и дверные блоки окрашивают за два раза масляной белой краской.

Таблица 1

1.8 Решение по инженерным сетям
