Информационно-логическая архитектура ПК

Архитектура ПК – это состав и соединение составляющих функциональных блоков. Это абстрактное представление ЭВМ, которое отражает ее структурную, схемотехническую. И логическую организацию.

Архитектура определяется совокупностью ее основных свойств, существенных для пользователя. Основное внимание уделяется структуре и функциональным возможностям машины, которые можно разделить на: основные и дополнительные.

Основные функции повышают эффективность выполнения основных функций: обмен информацией с внешними объектами.

Дополнительные функции повышают эффективность выполнения основных функций: обеспечивают эффективные приемы работы, диалог пользователем, систему подсказок и др. Эти функции выполняются с помощью аппаратных и программных средств ПК.

Понятие архитектуры включает в себя:

· Структурную схему ЭВМ;

· Средства и способы доступа к элементам структурной схемы ЭВМ;

· Организацию и разрядность интерфейсов ЭВМ;

· Набор и доступность регистров;

· Организацию и способы адресации памяти;

· Способы представления и форматы данных ЭВМ;

· Набор машинных команд ЭВМ;

· Форматы машинных команд;

· Обработку нештатных ситуаций (прерываний).

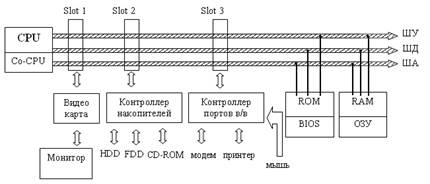

Структура ЭВМ

Материнская плата

Материнская плата (системная плата) – главная плата ПК, на которой расположены: процессор (сопроцессор), ГТИ и специальные разъемы для подключения внешних устройств.

Специальные разъемы называются слоты расширения.

Контроллер (адаптер, карта) – специальное устройство, обеспечивающее связь процессора с конкретным внешним устройством.

Контроллеры, которые объединяют в себе несколько функций, называются – мультикарты.

Современные материнские платы поддерживают технологию Plug & Play («вставляй и играй»), она позволяет использовать внешнее устройство и контроллер без специальной настройки конфигурации.
