Лабораторная работа № 9

Элемент вращения

Исполнитель, студент гр. БМА-11-21 Аминев А.Р.

Руководитель, доцент Алушкина Т.В.

Салават 2013

Лабораторная работа № 9

Элемент вращения

Цель работы - Изучение приемов работы при создании трёхмерной детали на основе элемента вращения. Создание трёхмерной модели на основе элемента вращения. Вырезание элементов вращения.

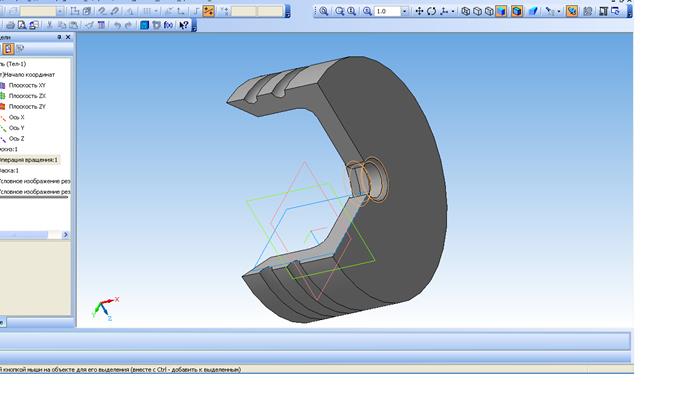

При создании модели операцией вращения возможны два варианта построения: сфероид и тороид. При построении сфероида получается сплошной элемент, при построении тороида вращается только контур в эскизе, к получившейся поверхности добавляется слой материала, в результате получается тонкостенная оболочка.

Операция вращения доступна, если в модели еще нет основания детали и выделен один эскиз.

Требования к эскизу:

- ось вращения должна быть в эскизе одна и изображена отрезком стилем линии Осевая;

- в эскизе может быть один или несколько контуров;

- если контур один, то он может быть замкнутым или разомкнутым;

- если контуров несколько, то все должны быть замкнуты, причем один должен быть снаружи, а остальные вложенными в него;

- допускается один уровень вложенности контуров;

- ни один из контуров не должен пересекать ось вращения.
