Схема механизации демонтажно-монтажных работ

На основании выполненного выбора и обоснования схемы механизации демонтажа и монтажа конструкций в графической части проектируется в плане объемно-планировочное решение реконструируемого участка с учетом ее внутренней и внешней стесненности, путь и направление перемещения монтажного механизма (при этом указываются номера стоянок и последовательность выполнения демонтажно-монтажных работ), постоянные и временные автодороги для транспортировки строительных конструкций, площадки складирования и укрупнительной сборки конструкций.

Монтажные схемы производства работ по монтажу и демонтажу конструкций

В поперечном разрезе определяются места установки монтажных механизмов относительно монтируемых и демонтируемых конструкций, зоны их складирования, предусматриваются мероприятия по технике безопасности при производстве демонтажно-монтажных работ.

График производства демонтажа-монтажа строительных конструкций

В основу построения графика положены данные таблицы 2. Номенклатура конструктивных работ приведена в задании (исходные данные). Состав операций по каждому виду работ приводится в соответствующих сборниках ЕНиР 5-1 и 4-1.

В графике приводится продолжительность выполнения всех видов демонтажно-монтажных работ (дн.) с учетом совмещения их во времени и условий основной деятельности реконструируемого объекта. Графики производства работ составляются для каждого сравниваемого варианта.

Объектный стройгенплан

Объектный стройгенплан разрабатывается с учетом заданных условий реконструкции, на основании исходных данных в «Методических указаниях к курсовому проекту по «Организации строительства» и при его проектировании пользуются рекомендациями, приведенными в этих методических указаниях.

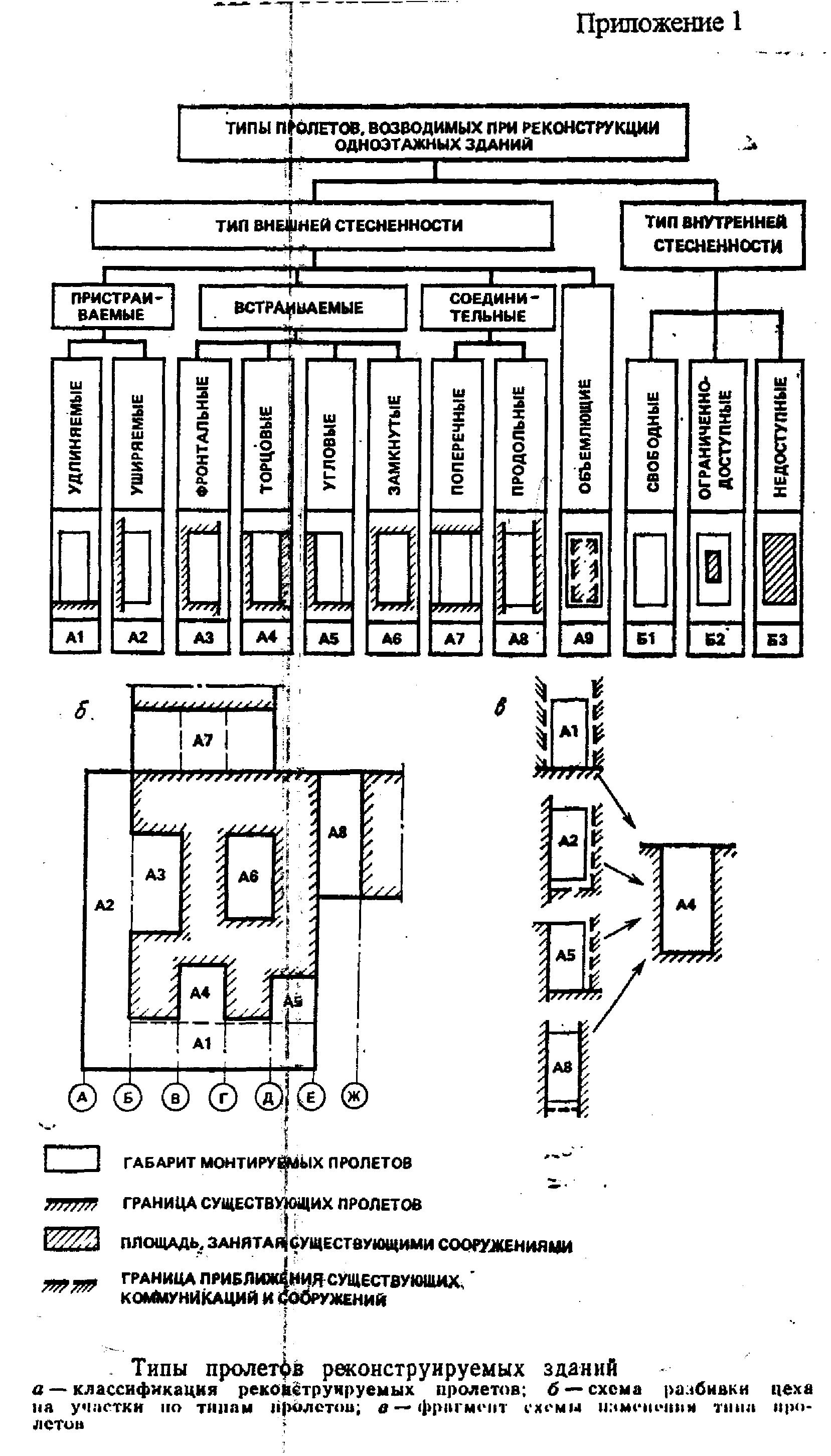

Приложение 1

Приложение 2

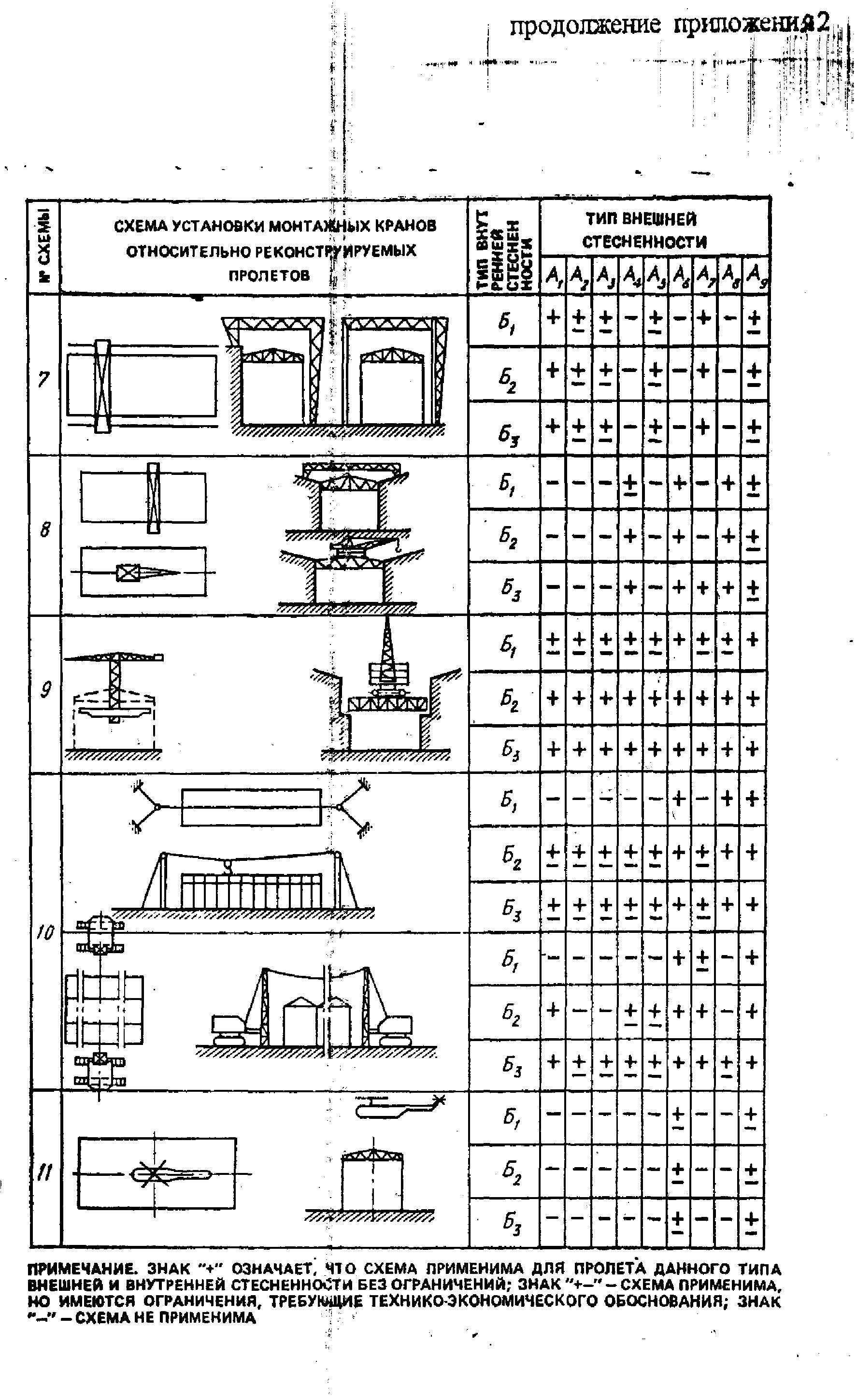

Продолжение приложения 2

Приложение 3

Приложение 4

Приложение 5

Образец титульного листа

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ, молодежи и спорта УКРАИНЫ

государственное высшее учебное заведение

«ПРИДНЕПРОВСКАЯ ГОСУДАРСТВЕННАЯ АКАДЕМИЯ

СТРОИТЕЛЬСТВА И АРХИТЕКТУРЫ»

КАФЕДРА ПЛАНИРОВАНИЯ И ОРГАНИЗАЦИИ ПРОИЗВОДСТВА
