Характеристики и параметры

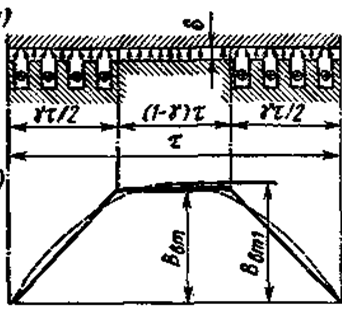

Рис 6, б) Магнитное поле обмотки возбуждения в воздушном зазоре неявнополюсной

Система возбуждения СМ.

Различают такие система возбуждения:

· независимые;

· самовозбуждающиеся.

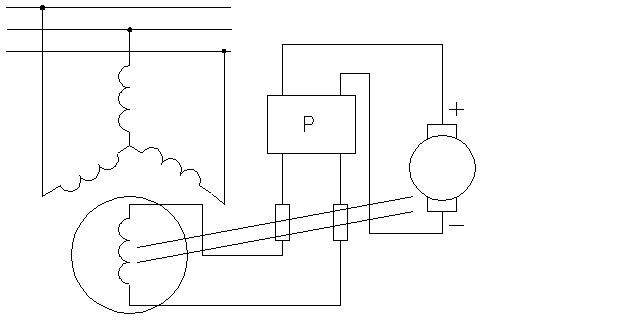

1. Независимые.

	Рис.3

На валу СМ- генератор постоянного тока (возбудитель), или вкл. Отдельный вспомогательный генератор, приводимый во вращение СМ или АМ.

Р- результат тока возбуждения.

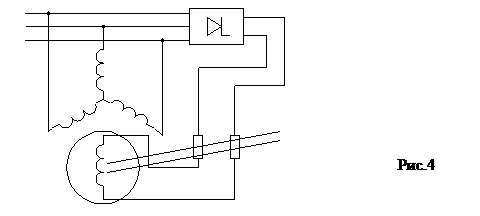

2. Самовозбуждающиеся.

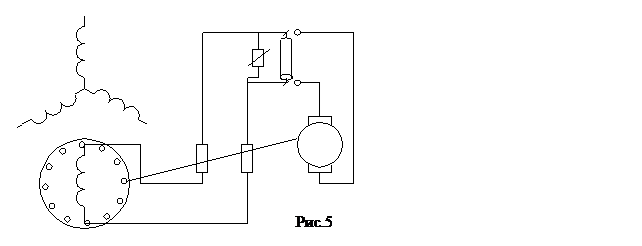

3. Система с безщеточным возбудением.

Возбудитель- синхронный генератор у которого якорная обмотка на роторе и выпрямитель – на валу. Его ОВ питается от подвозбудителя через регулятор.

Пуск СД.

СД не имеет начального пускового момента. Для его пуска необходимо разогнать ротор до частоты вращения близкой к синхронный. Для етого применяют такие метотоды асинхронного пуска:

1. Использование ротора типа – “белечья клетка”;

2. Замыкание фазовой обмотки ротора на гасящий резистор (Вместо возбуждения).

Достоинством СД является:

1) Улутшенное использования сети и относительно маленькие размеры двигателя.

2) Маленькая чувствительность к колебаниям n сети, т. к. М_max ~ n.

3) Постоянство частоты вращения независимо от нагрузки на валу.

Недостатками СД являются:

1) сложность конструкции;

2) сложность пуска и хода;

3) сложность регулирования частоты, которое возможно только путем мзменения частоты n_сети.
