Синхронные машины специального назначения

Синхронные машины с постоянными магнитами

Синхронные машины с постоянными магнита­ми (магнитоэлектрические) не имеют обмотки воз­буждения на роторе, а возбуждающий магнитный поток у них создается постоянными магнитами, рас­положенными на роторе. Статор этих машин обыч­ной конструкции с двух- или трехфазной обмоткой.

Применяют эти машины чаще всего в качестве двигателей небольшой мощности. Синхронные ге­нераторы с постоянными магнитами применяют ре­же, главным образом в качестве автономно рабо­тающих генераторов повышенной частоты, малой и средней мощности.

Синхронные магнитоэлектрические двигате­ли. Эти двигатели получили распространение в двух конструктивных исполнениях: с радиальным и акси­альным расположением постоянных магнитов.

При радиальном расположении по­стоянных магнитов пакет ротора с пусковой клет­кой, выполненный в виде полого цилиндра, закреп­ляют на наружной поверхности явно выраженных полюсов постоянного магнита 3. В цилиндре делают межполюсные прорези, предотвращающие замыка­ние потока постоянного магнита в этом цилиндре (рис. 23.1, ).

При аксиальном расположении маг­нитов конструкция ротора аналогична конструкции ротора асинхронного короткозамкнутого двигателя. К торцам этого ротора прижаты кольцевые постоян­ные магниты (рис. 23.1, ).

Конструкции с аксиальным расположением маг­нита применяют в двигателях малого диаметра мощностью до 100 Вт; конструкции с радиальным расположением магнитов применяют в двигателях большего диаметра мощностью до 500 Вт и более.

Физические процессы, протекающие при асин­хронном пуске этих двигателей, имеют некоторую осо­бенность, обусловленную тем, что магнитоэлектриче­ские двигатели пускают в возбужденном состоянии. Поле постоянного магнита в процессе разгона ротора наводит в обмотке статора ЭДС , частота которой увеличивается пропор­ционально частоте вращения ротора. Эта ЭДС наводит в обмотке статора ток, взаимодействующий с полем постоянных магнитов и создающий тормозной момент , направленный встречно вращению ротора.

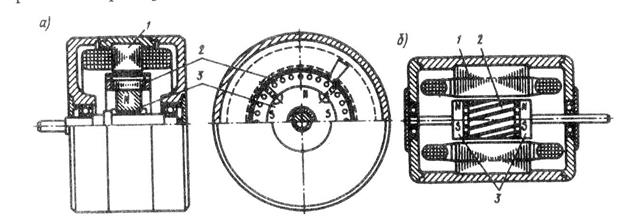

Рис. 23.1. Магнитоэлектрические синхронные двигатели с радиальным (а) и

аксиальным (б) расположением постоянных магнитов:

1 — статор, 2 — короткозамкнутый ротор, 3 — постоянный магнит

Таким образом, при разгоне двигателя с постоянными магни­тами на его ротор действуют два асинхронных момента (рис. 23.2): вращающий (от тока , поступающего в обмотку статора из сети) и тормозной (от тока , наведенного в обмотке статора полем постоянного магнита).

Однако зависимость этих моментов от частоты вращения ро­тора (скольжения) различна: максимум вращающего момента соответствует значительной частоте (небольшому скольжению), а максимум тормозного момента М_Т - малой частоте вращения (большому скольжению). Разгон ротора происходит под действи­ем результирующего момента , который имеет зна­чительный «провал» в зоне малых частот вращения. Из приведен­ных на рисунке кривых видно, что влияние момента на пусковые свойства двигателя, в частности на момент входа в син­хронизм М_вх, значительно.

Для обеспечения надежного пуска двигателя необходимо, чтобы минимальный результирующий момент в асинхронном ре­жиме и момент входа в синхронизм М_вх, были больше момента нагрузки. Форма кривой асинхронного момента магнитоэлектри­ческого

Рис.23.2. Графики асинхронных моментов

магнитоэлектрического синхронного двигателя

двигателя в значительной степени зависит от активного сопротивления пусковой клетки и от степени возбужденности дви­гателя, характеризуемой величиной , где Е₀ -ЭДС фазы статора, наведенная в режиме холостого хода при вра­щении ротора с синхронной частотой. С увеличением «провал» в кривой момента увеличивается.

Электромагнитные процессы в магнитоэлектрических син­хронных двигателях в принципе аналогичны процессам в син­хронных двигателях с электромагнитным возбуждением. Однако необходимо иметь в виду, что постоянные магниты в магнито­электрических машинах подвержены размагничиванию действием магнитного потока реакции якоря. Пусковая обмотка несколько ослабляет это размагничивание, так как оказывает на постоянные магниты экранирующее действие.

Положительные свойства магнитоэлектрических синхронных двигателей — повышенная устойчивость работы в синхронном режиме и равномерность частоты вращения, а также способность синфазного вращения нескольких двигателей, включенных в одну сеть. Эти двигатели имеют сравнительно высокие энергетические показатели (КПД и ,).

Недостатки магнитоэлектрических синхронных двигателей — повышенная стоимость по сравнению с синхронными двигателями других типов, обусловленная высокой стоимостью и сложностью обработки постоянных магнитов, выполняемых из сплавов, обла­дающих большой коэрцитивной силой (ални, алнико, магнико и др.). Эти двигатели обычно изго­товляют на небольшие мощности и применяют в приборостроении и в устройствах автоматики для привода механизмов, требующих по­стоянства частоты вращения.

Синхронные магнитоэлек­трические генераторы. Ротор та­кого генератора выполняют при малой мощности в виде «звездоч­ки» (рис. 23.3, а), при средней мощности — с когтеобразными полюсами и цилиндрическим постоянным магнитом (рис. 23.3, б). Ротор с когтеобразными полюсами дает возможность получить генератор с рассеянием полюсов, ограничивающим ударный ток при внезапном коротком замыкании генератора. Этот ток представляет большую опасность для постоянного магнита ввиду сильного размагничивающего действия.

Помимо недостатков, отмеченных при рассмотрении магнитоэлектрических синхронных двигателей, генераторы с постоянны­ми магнитами имеют еще один недостаток, обусловленный отсутствием обмотки возбуждения, а поэтому регулировка напряжения в магнитоэлектрических генераторах практически невозможна. Это затрудняет стабилизацию напряжения генератора при измене­ниях нагрузки.

Рис.23.3. Роторы магнитоэлектрических синхронных генераторов:

1 – вал; 2 – постоянный магнит; 3 – полюс; 4 – немагнитная втулка
