Расчёт пустотной плиты на монтажную нагрузку

Начнём с определения свесов a – расстояния от монтажных петель до края плиты, которое определим по формуле и примем кратным 50 мм:

(21)

мм

Величину максимальной монтажной нагрузки определим из эпюры моментов, построенной от действия только собственного веса.

Определим величину распределённой нагрузки q:

, (22)

где k _д – динамический коэффициент, равный 1,4.

кН/м

(23)

кНм

(24)

где γ _{b 1} – коэффициент, учитывающий условия работы, при кратковременном действии нагрузки γ _{b 1} = 1;

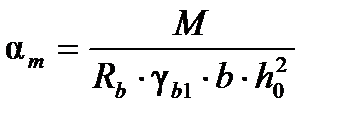

Определим значения параметров ξ и η интерполяцией. При α _m = 0,0166 ξ = 0, 0166 и η = 0,991.

Сравниваем ξ с ξ _R:

ξ < ξ _R

0,0166 < 0,586

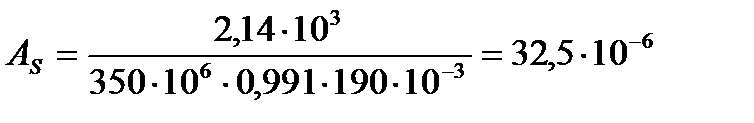

Вычислим площадь арматуры по формуле (18):

м² = 32,5 мм²

Так как количество монтажной и рабочей арматуры должно быть одинаковым, а диаметр не меньше 8 принимаем для расчёта 6ø8 мм, =302 мм².

Определим коэффициент армирования μ:

(25)

Сравним полученное значение с минимальным, μ _min = 0,01%

0,644% > 0,01%

(26)

В качестве материала для петли используется гладкая арматура А240. Диаметр принимаем равным 10 мм.

Так как R_b находится в промежутке от 10 до 20 МПа (14,5), глубину анкеровки l _ан равной 30 d. l _ан = 30*10 = 300 мм.

Рисунок 6 – Схема монтажной петли
